JDG管预埋VIP免费

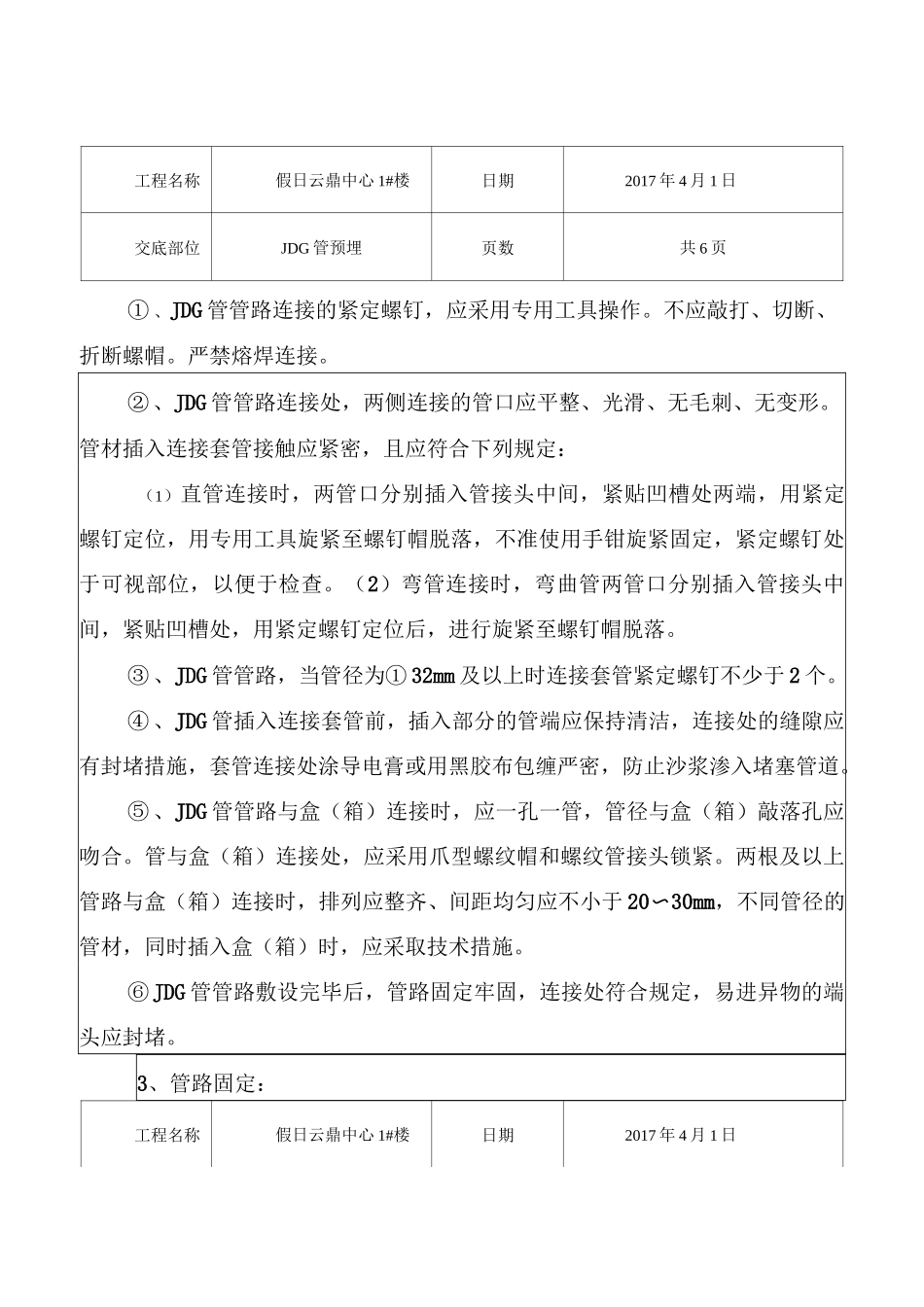

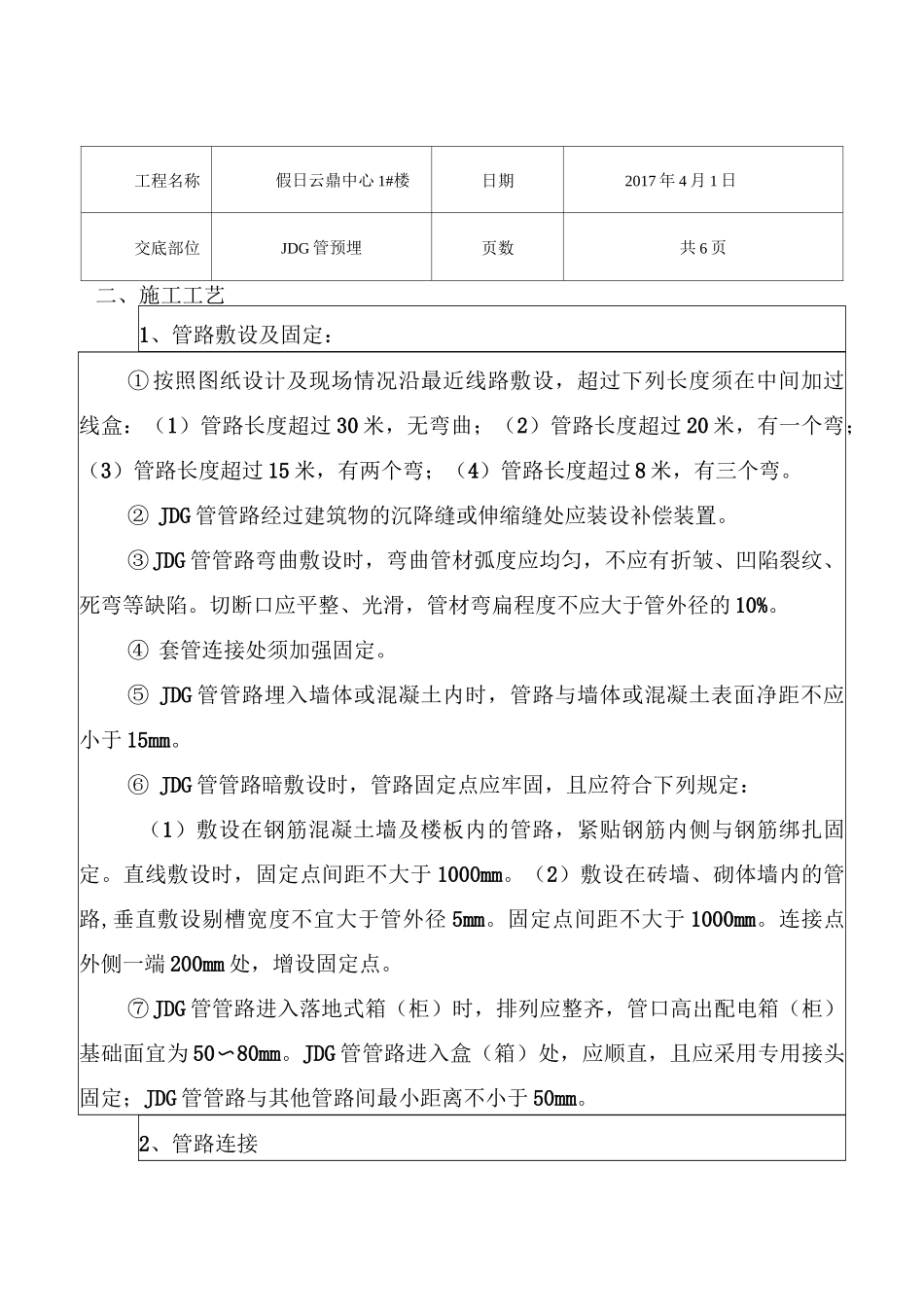

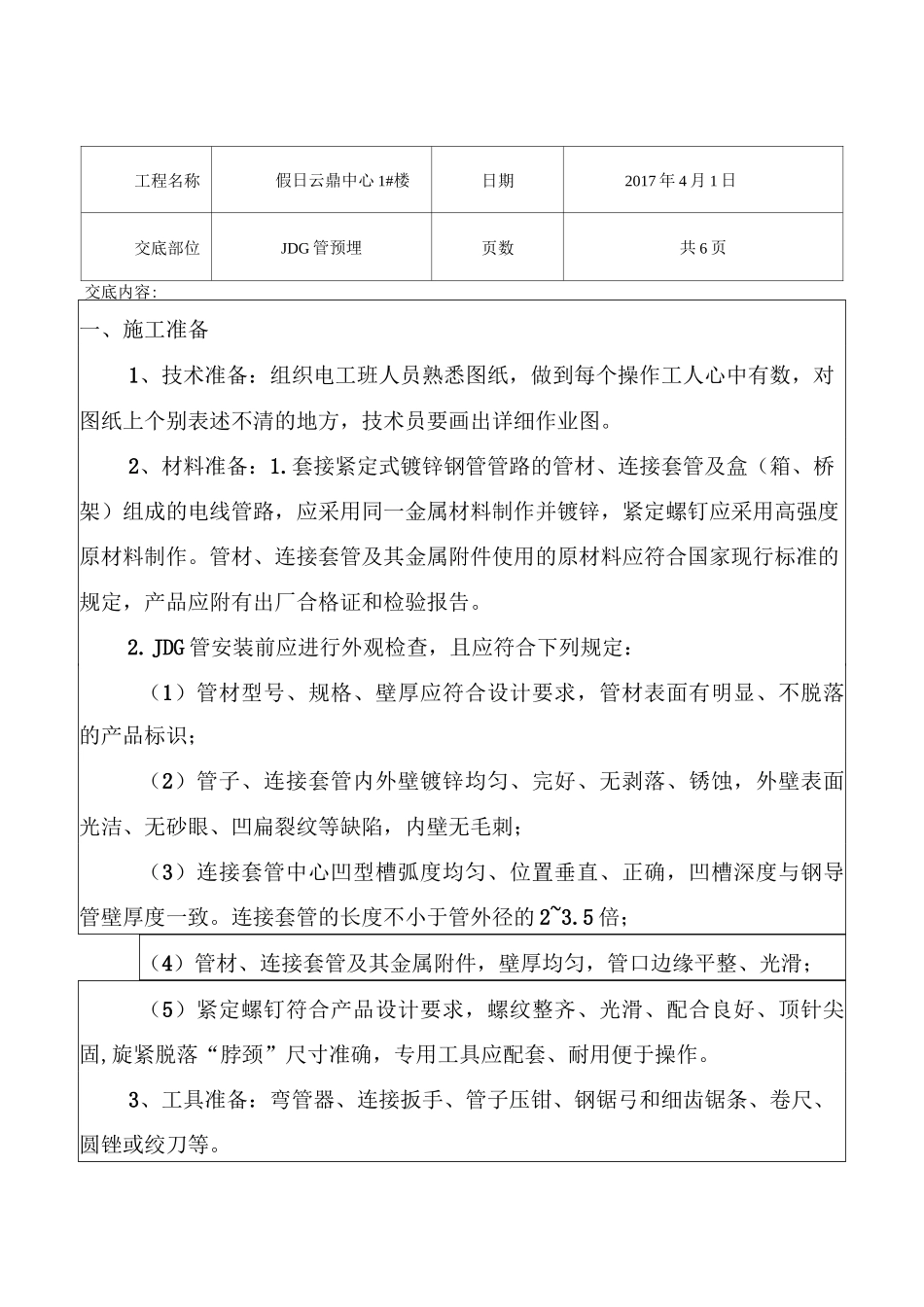

工程名称假日云鼎中心1#楼日期2017年4月1日交底部位JDG管预埋页数共6页交底内容:一、施工准备1、技术准备：组织电工班人员熟悉图纸，做到每个操作工人心中有数，对图纸上个别表述不清的地方，技术员要画出详细作业图。2、材料准备：1.套接紧定式镀锌钢管管路的管材、连接套管及盒（箱、桥架）组成的电线管路，应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。2.JDG管安装前应进行外观检查，且应符合下列规定：（1）管材型号、规格、壁厚应符合设计要求，管材表面有明显、不脱落的产品标识；（2）管子、连接套管内外壁镀锌均匀、完好、无剥落、锈蚀，外壁表面光洁、无砂眼、凹扁裂纹等缺陷，内壁无毛刺；（3）连接套管中心凹型槽弧度均匀、位置垂直、正确，凹槽深度与钢导管壁厚度一致。连接套管的长度不小于管外径的2~3.5倍；（4）管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑；（5）紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针尖固,旋紧脱落“脖颈”尺寸准确，专用工具应配套、耐用便于操作。3、工具准备：弯管器、连接扳手、管子压钳、钢锯弓和细齿锯条、卷尺、圆锉或绞刀等。工程名称假日云鼎中心1#楼日期2017年4月1日交底部位JDG管预埋页数共6页二、施工工艺1、管路敷设及固定：①按照图纸设计及现场情况沿最近线路敷设，超过下列长度须在中间加过线盒：（1）管路长度超过30米，无弯曲；（2）管路长度超过20米，有一个弯；（3）管路长度超过15米，有两个弯；（4）管路长度超过8米，有三个弯。②JDG管管路经过建筑物的沉降缝或伸缩缝处应装设补偿装置。③JDG管管路弯曲敷设时，弯曲管材弧度应均匀，不应有折皱、凹陷裂纹、死弯等缺陷。切断口应平整、光滑，管材弯扁程度不应大于管外径的10%。④套管连接处须加强固定。⑤JDG管管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。⑥JDG管管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。直线敷设时，固定点间距不大于1000mm。（2）敷设在砖墙、砌体墙内的管路,垂直敷设剔槽宽度不宜大于管外径5mm。固定点间距不大于1000mm。连接点外侧一端200mm处，增设固定点。⑦JDG管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50〜80mm。JDG管管路进入盒（箱）处，应顺直，且应采用专用接头固定；JDG管管路与其他管路间最小距离不小于50mm。2、管路连接工程名称假日云鼎中心1#楼日期2017年4月1日交底部位JDG管预埋页数共6页①、JDG管管路连接的紧定螺钉，应采用专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。②、JDG管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，且应符合下列规定：（1）直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于可视部位，以便于检查。（2）弯管连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉定位后，进行旋紧至螺钉帽脱落。③、JDG管管路，当管径为①32mm及以上时连接套管紧定螺钉不少于2个。④、JDG管插入连接套管前，插入部分的管端应保持清洁，连接处的缝隙应有封堵措施，套管连接处涂导电膏或用黑胶布包缠严密，防止沙浆渗入堵塞管道。⑤、JDG管管路与盒（箱）连接时，应一孔一管，管径与盒（箱）敲落孔应吻合。管与盒（箱）连接处，应采用爪型螺纹帽和螺纹管接头锁紧。两根及以上管路与盒（箱）连接时，排列应整齐、间距均匀应不小于20〜30mm，不同管径的管材，同时插入盒（箱）时，应采取技术措施。⑥JDG管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。3、管路固定：工程名称假日云鼎中心1#楼日期2017年4月1日交底部位JDG管预埋页数共6页①管路固定采用绑丝与钢筋绑扎固定，固定盒箱处的固定点距箱盒边不大于0.2m，固定点不少于两个，中间固...
