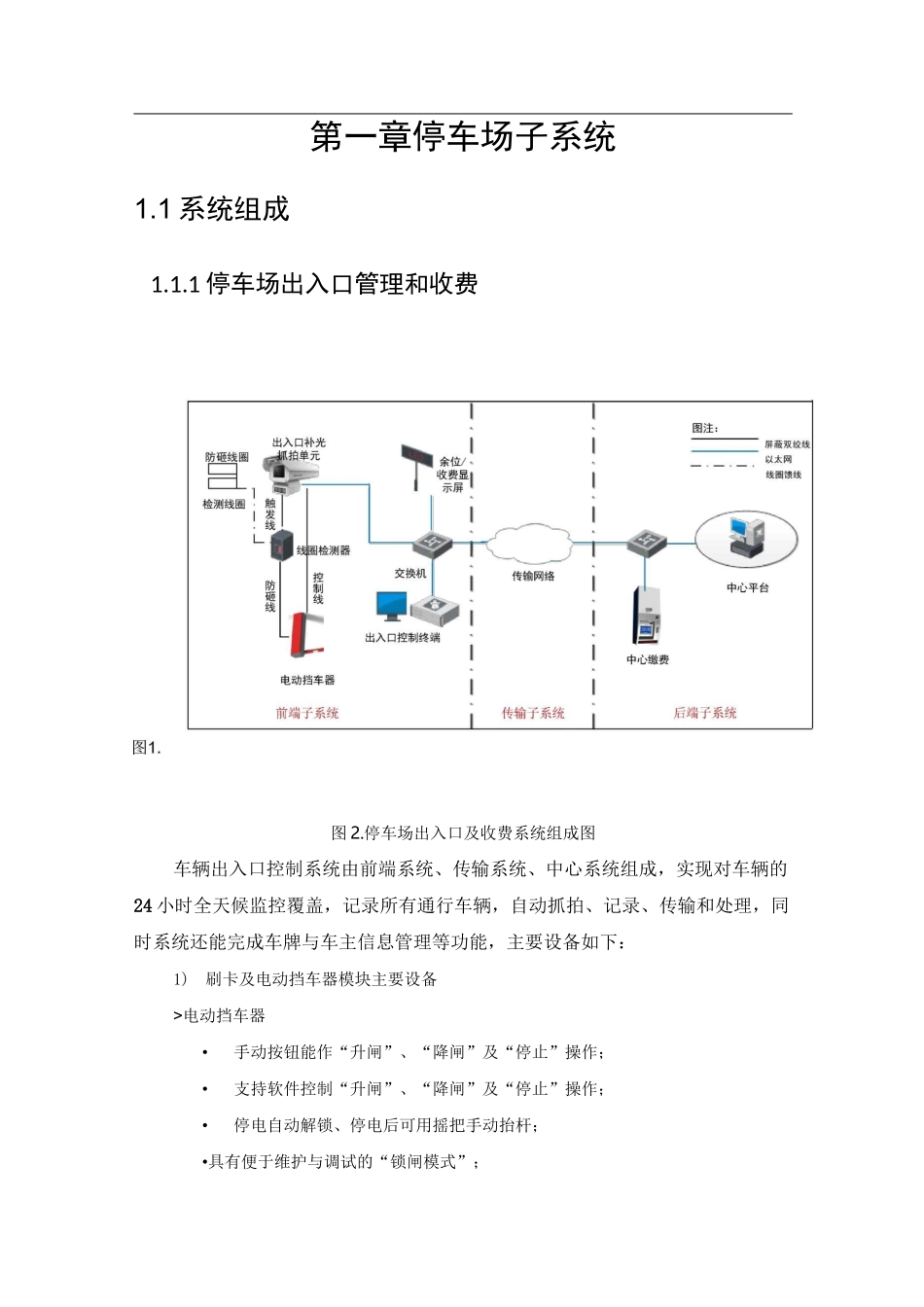

第一章停车场子系统1.1系统组成1.1.1停车场出入口管理和收费图2.停车场出入口及收费系统组成图车辆出入口控制系统由前端系统、传输系统、中心系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车牌与车主信息管理等功能，主要设备如下：1)刷卡及电动挡车器模块主要设备>电动挡车器•手动按钮能作“升闸”、“降闸”及“停止”操作；•支持软件控制“升闸”、“降闸”及“停止”操作；•停电自动解锁、停电后可用摇把手动抬杆；•具有便于维护与调试的“锁闸模式”；•配备车辆检测器，具有“车过自动落闸”“防砸车”功能；•可选配路闸及通道两对红绿灯；•具备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制；•可根据需要增加其它特殊功能。•车辆检测器用于防砸线圈检测。•遥控发射接收器接收无线遥控信号，并转换信号。•遥控发射器发送无线信号。2）车牌识别模块主要设备＞出入口视频单元成像清晰是牌照识别的技术关键。本系统采用专用抓拍摄像机，整个图像成像控制系统是一个由抓拍摄像机、智能补光灯、成像控制软件组成的精密系统，它们之间的精确配合使得白天和晚上抓拍的车牌图像都更利于车牌识别。无论是环境照度比较低的情况下（例如夜晚），还是在强光照射下（例如晴天正午），系统均会自动调整抓拍摄像机的成像模式，使用软硬件结合的方法控制图像的曝光，保证车牌成像清晰度，非常有利于人工辨认和机器自动识别车辆牌照信息。＞补光单元智能补光灯由抓拍摄像机控制，在环境照度不足的情况下，抓拍摄像机执行精确的控制指令控制智能补光灯补光，这样保证了在全天候环境下本系统都能拍摄到包含清晰牌照图像的理想图片,在实际的使用场景中，如果要看清驾驶室人脸需要米用闪光灯，如不需要看清人脸，则米用普通的LED频闪灯。＞车辆检测器本系统米用线圈触发方式，由前端车辆检测器来检测来往通行车辆，可与防砸线圈车检器共用。＞出入口控制终端出入口控制终端负责进行前端数据（车辆信息）米集、处理、上传后端平台，可实现实时视频、抓拍图片显示、进出抓拍图片关联、实时报警信息显示、系统日志显示、软件开关闸、高峰期锁闸、设备连接状态显示、报警联动等功能。3)网络传输子系统负责完成数据、图片、视频的传输与交换。其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。4)后端平台管理子系统平台完成数据信息的接入、比对、记录、分析与共享。由以下软件模块组成，包括：数据库服务器、数据处理服务器、Web服务器。其中数据库服务器安装数据库软件保存系统各类数据信息；数据处理服务器安装应用处理模块负责数据的解析、存储、转发以及上下级通讯等；Web服务器安装WebServer负责向B/S用户提供访问服务。＞自助缴费终端录入车牌号码，选择出场时段后，由自助缴费终端完成收费金额的计算、收取、找零，并打印收费小票上传收费记录，实现车辆不停车出场；＞中心人工缴费窗口录入车牌号码，选择出场时段后，自动匹配车辆入场记录，在未匹配到入场的情况下由收费员“模糊查询”确认并选取入场图片，收取停车费用(刷卡、现金)，车辆不停车出场；1.2系统功能1.2.1车辆管控固定车辆：车牌识别比对正确，即可进场，无需任何操作。临时车辆：停车登记，抓拍车牌并识别记录，放行。布控车辆：嫌疑车辆则系统自动在前端和中心产生报警，同时人工参与处理。1.2.2电动挡车器软件控制客户端或中心管理平台能够远程控制电动挡车器启闭，方便操作人员管理和特殊需要。1.2.3图片/视频预览过车图片和信息实时显示，视频实时预览，进出车辆自动匹配，图片预览按车道轮询。1.2.4LED屏显示控制主机包含语音提示系统、信息显示屏，车辆驶入、驶出可以根据客户需要提示语音，显示欢迎信息等。1.2.5号牌自动识别功能系统可自动对车辆牌照进行识别，包括车牌号码、车牌颜色的识别。在实时记录通行车辆图像的同时，还具备对符合“GA36-92”（92式牌照）“GA36-2007”（新号牌标准）、“GA36.1-2001”（02式新牌照）标准的民用车牌、警用车牌、军用车牌、武警车牌的...
