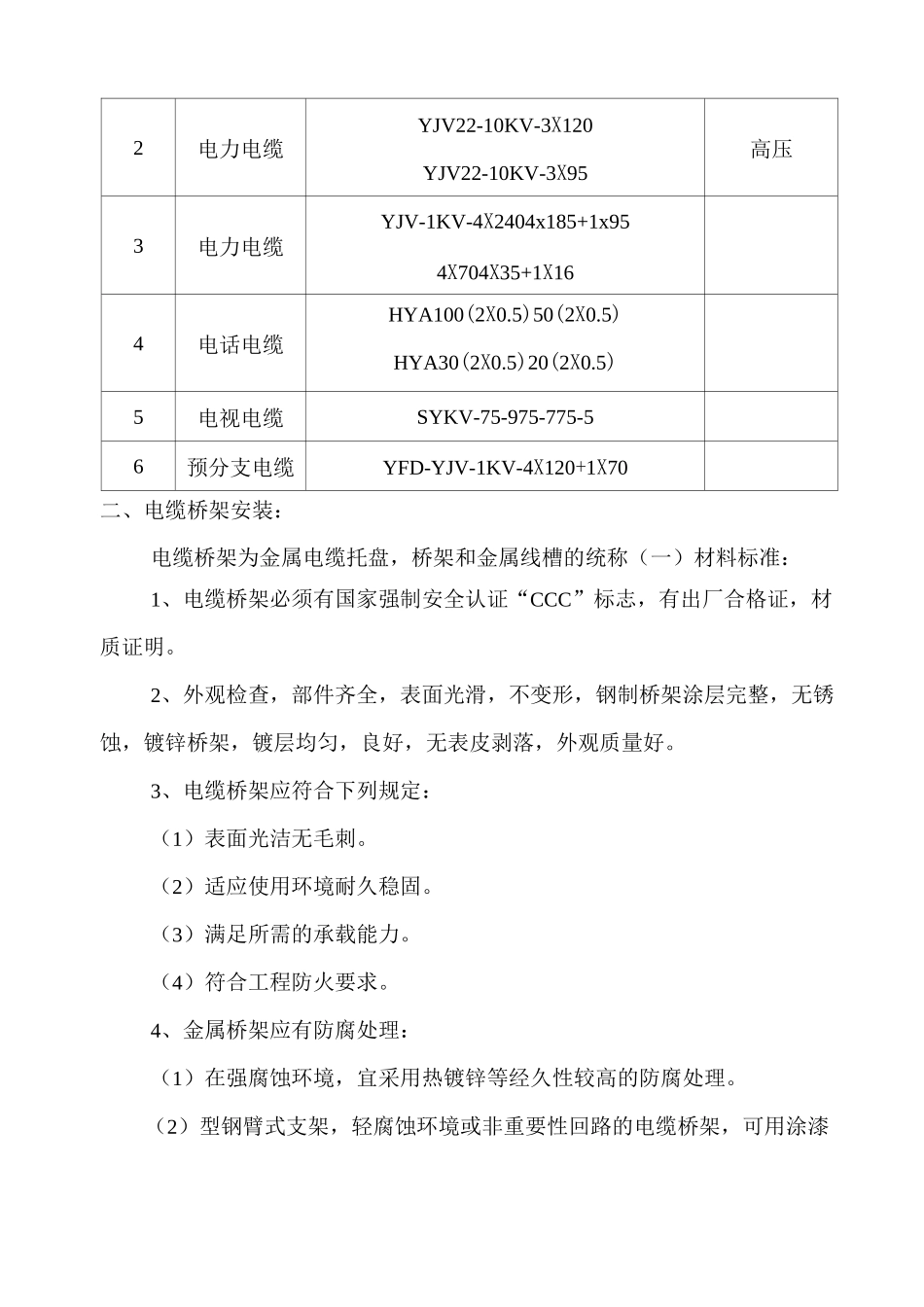

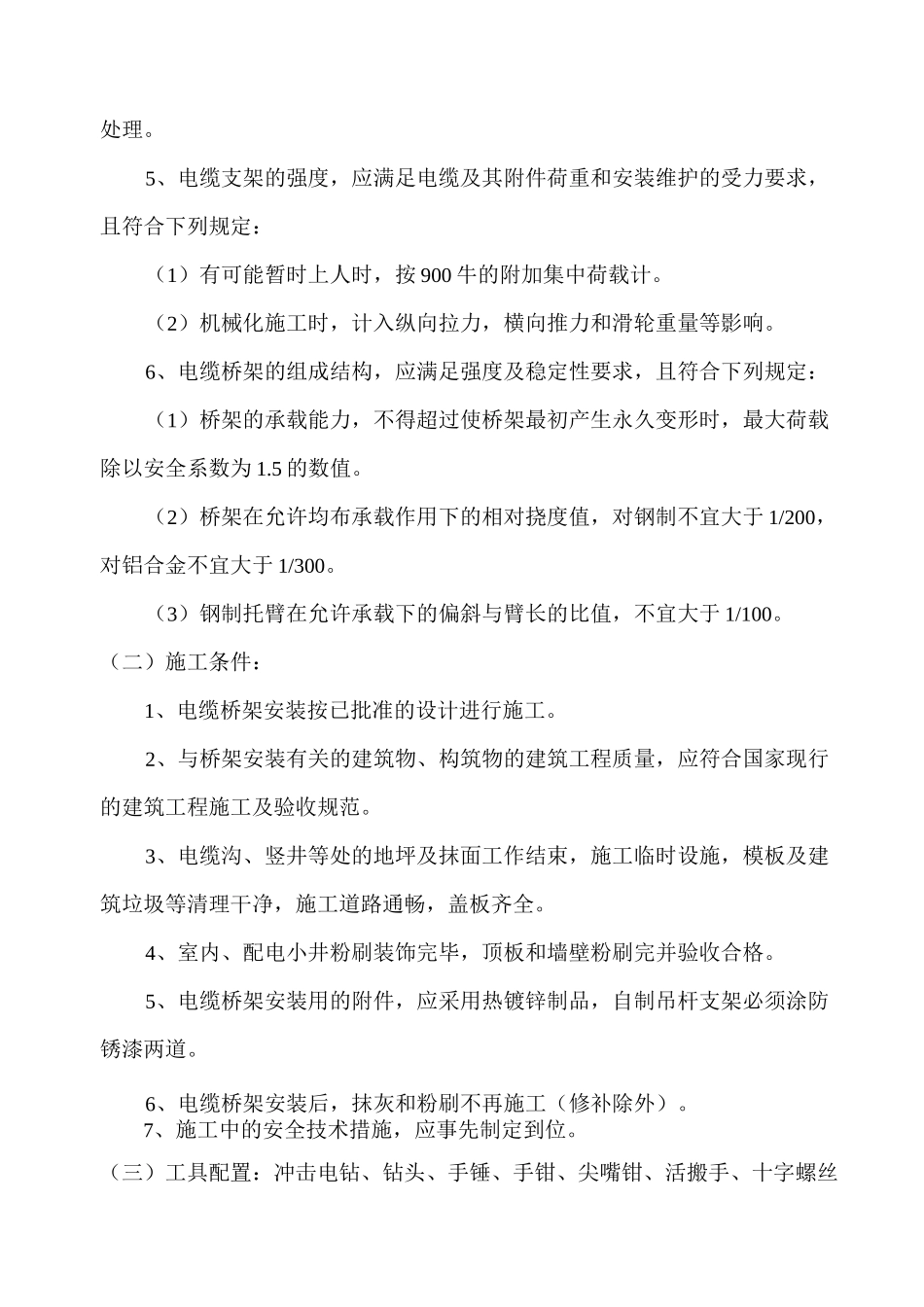

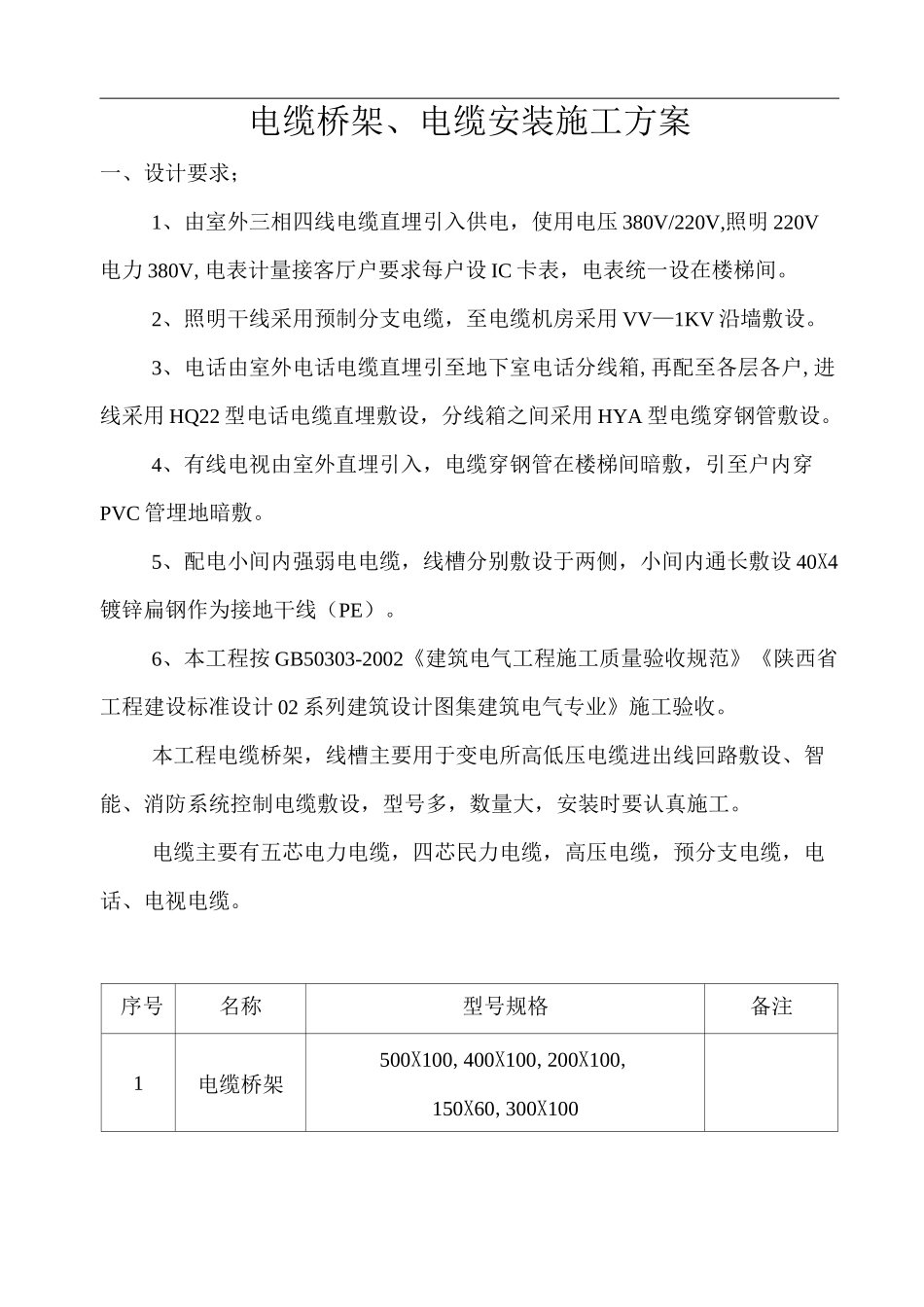

电缆桥架、电缆安装施工方案一、设计要求；1、由室外三相四线电缆直埋引入供电，使用电压380V/220V,照明220V电力380V,电表计量接客厅户要求每户设IC卡表，电表统一设在楼梯间。2、照明干线采用预制分支电缆，至电缆机房采用VV—1KV沿墙敷设。3、电话由室外电话电缆直埋引至地下室电话分线箱,再配至各层各户,进线采用HQ22型电话电缆直埋敷设，分线箱之间采用HYA型电缆穿钢管敷设。4、有线电视由室外直埋引入，电缆穿钢管在楼梯间暗敷，引至户内穿PVC管埋地暗敷。5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40X4镀锌扁钢作为接地干线（PE）。6、本工程按GB50303-2002《建筑电气工程施工质量验收规范》《陕西省工程建设标准设计02系列建筑设计图集建筑电气专业》施工验收。本工程电缆桥架，线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设，型号多，数量大，安装时要认真施工。电缆主要有五芯电力电缆，四芯民力电缆，高压电缆，预分支电缆，电话、电视电缆。序号名称型号规格备注1电缆桥架500X100,400X100,200X100,150X60,300X1002电力电缆YJV22-10KV-3X120YJV22-10KV-3X95高压3电力电缆YJV-1KV-4X2404x185+1x954X704X35+1X164电话电缆HYA100(2X0.5)50(2X0.5)HYA30(2X0.5)20(2X0.5)5电视电缆SYKV-75-975-775-56预分支电缆YFD-YJV-1KV-4X120+1X70二、电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称（一）材料标准：1、电缆桥架必须有国家强制安全认证“CCC”标志，有出厂合格证，材质证明。2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀，良好，无表皮剥落，外观质量好。3、电缆桥架应符合下列规定：（1）表面光洁无毛刺。（2）适应使用环境耐久稳固。（3）满足所需的承载能力。（4）符合工程防火要求。4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。（2）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求，且符合下列规定：（1）有可能暂时上人时，按900牛的附加集中荷载计。（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响。6、电缆桥架的组成结构，应满足强度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。（2）桥架在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200，对铝合金不宜大于1/300。（3）钢制托臂在允许承载下的偏斜与臂长的比值，不宜大于1/100。（二）施工条件：1、电缆桥架安装按已批准的设计进行施工。2、与桥架安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范。3、电缆沟、竖井等处的地坪及抹面工作结束，施工临时设施，模板及建筑垃圾等清理干净，施工道路通畅，盖板齐全。4、室内、配电小井粉刷装饰完毕，顶板和墙壁粉刷完并验收合格。5、电缆桥架安装用的附件，应采用热镀锌制品，自制吊杆支架必须涂防锈漆两道。6、电缆桥架安装后，抹灰和粉刷不再施工（修补除外）。7、施工中的安全技术措施，应事先制定到位。（三）工具配置：冲击电钻、钻头、手锤、手钳、尖嘴钳、活搬手、十字螺丝刀、平口螺丝刀、划线粉袋、卷尺。（四）安装工艺：安装准备选择电缆桥架确定桥架位置和划线定位——安装吊杆和支架桥架安装►接地线安装——检查安装质量。（五）施工方法：1、安装准备：（1）根据设计图纸要求，选择桥架的型号规格和成套吊架支架附件。（2）自制吊杆支架的金属材料，钢材应平直，无明显扭曲，下料误差应在5mm范围内，切口应无卷边，毛刺。（3）所使用的工具必须到位，冲击电钻、钻头和膨胀螺栓配套。（4）根据设计图纸和施工现场，熟悉电缆桥架安装路径。2、选择电缆桥架：根据设计选择桥架，桥架的配置应符合下列要求：（1）电缆桥架的规格型号，支吊跨距，防腐类型应符合设计。（2）连接件和支吊架附件的质量应符合现行的有关技术标准。3、确定桥架位置和划线定位：根据桥架、型号、规格和安...
