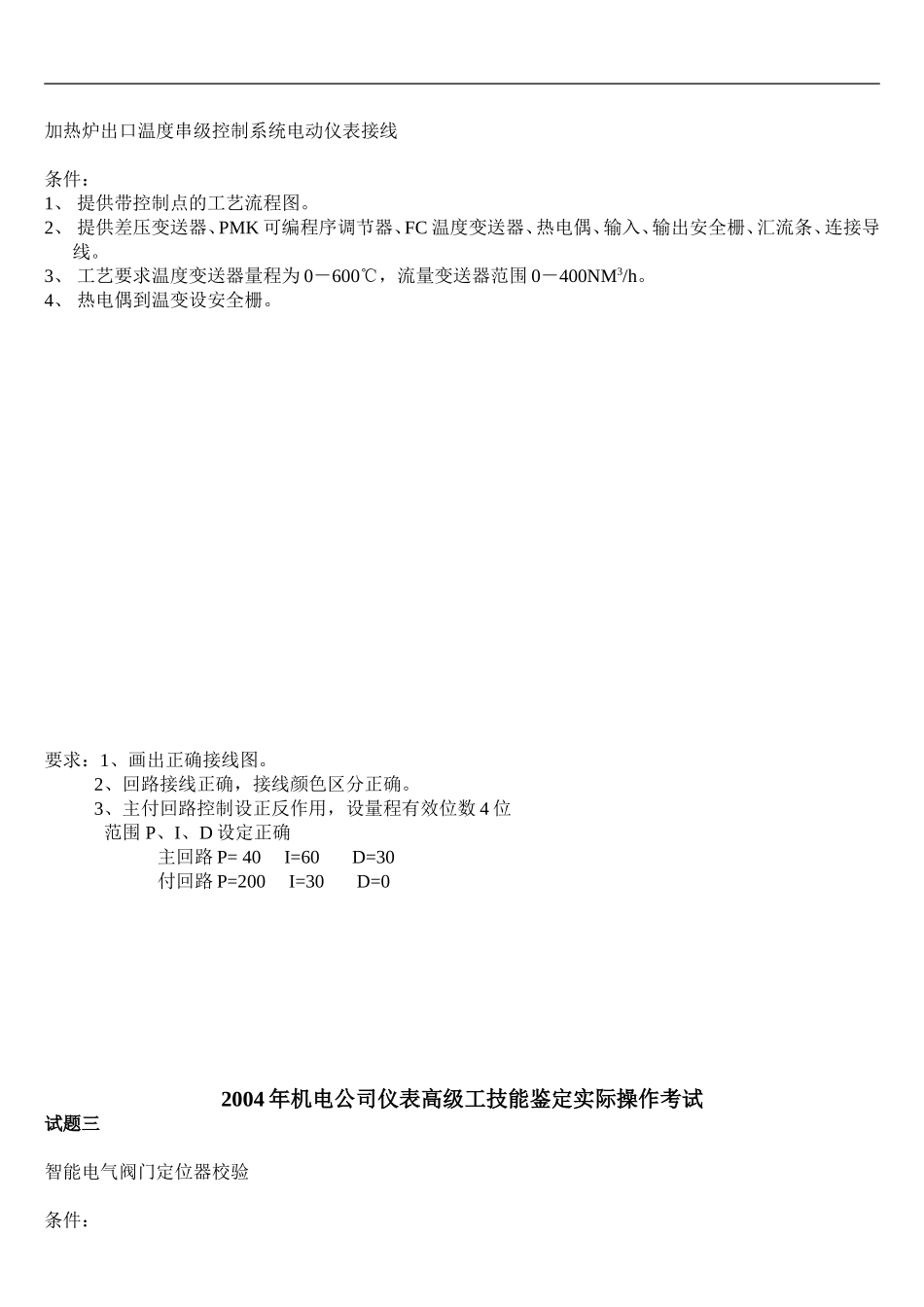

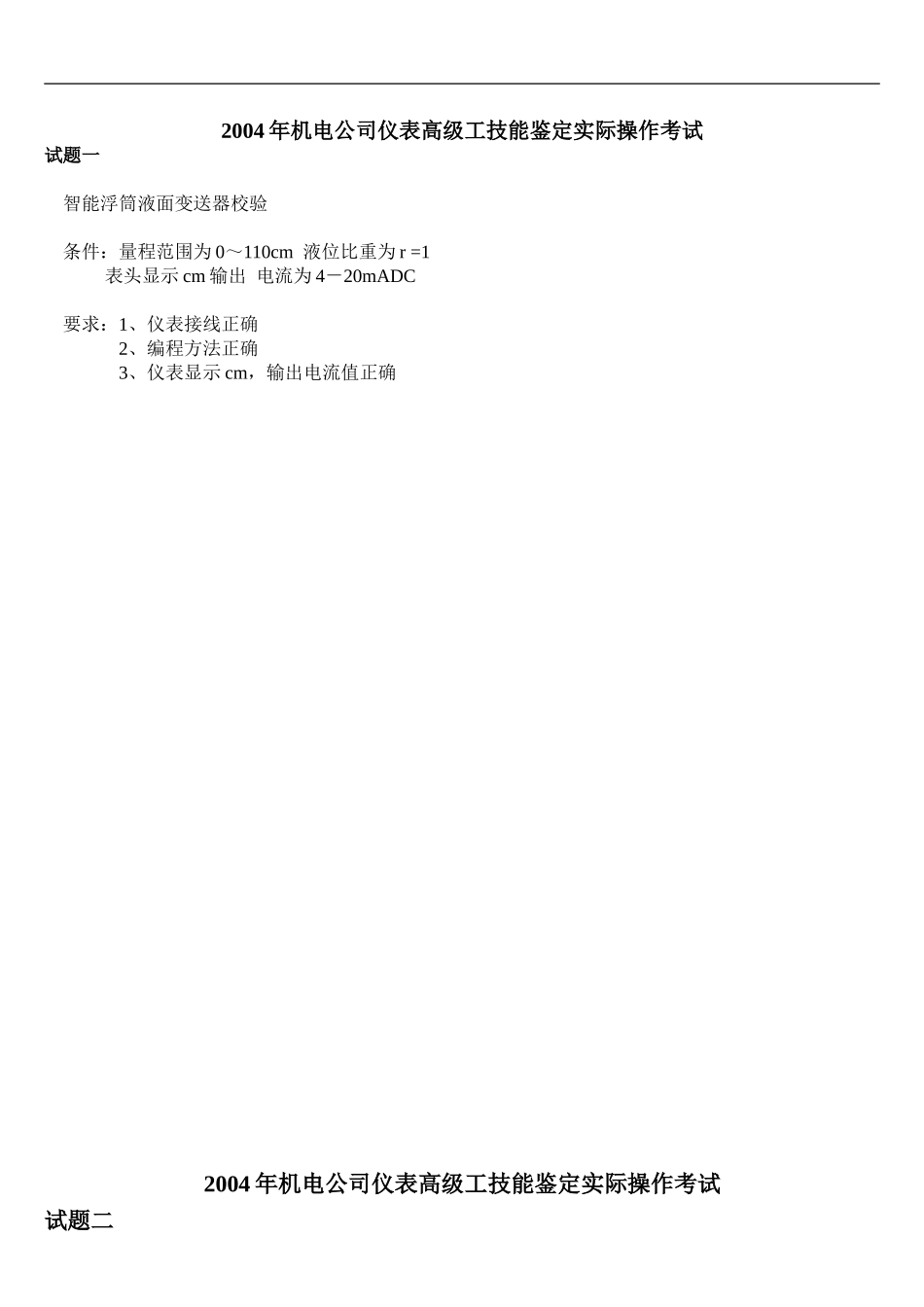

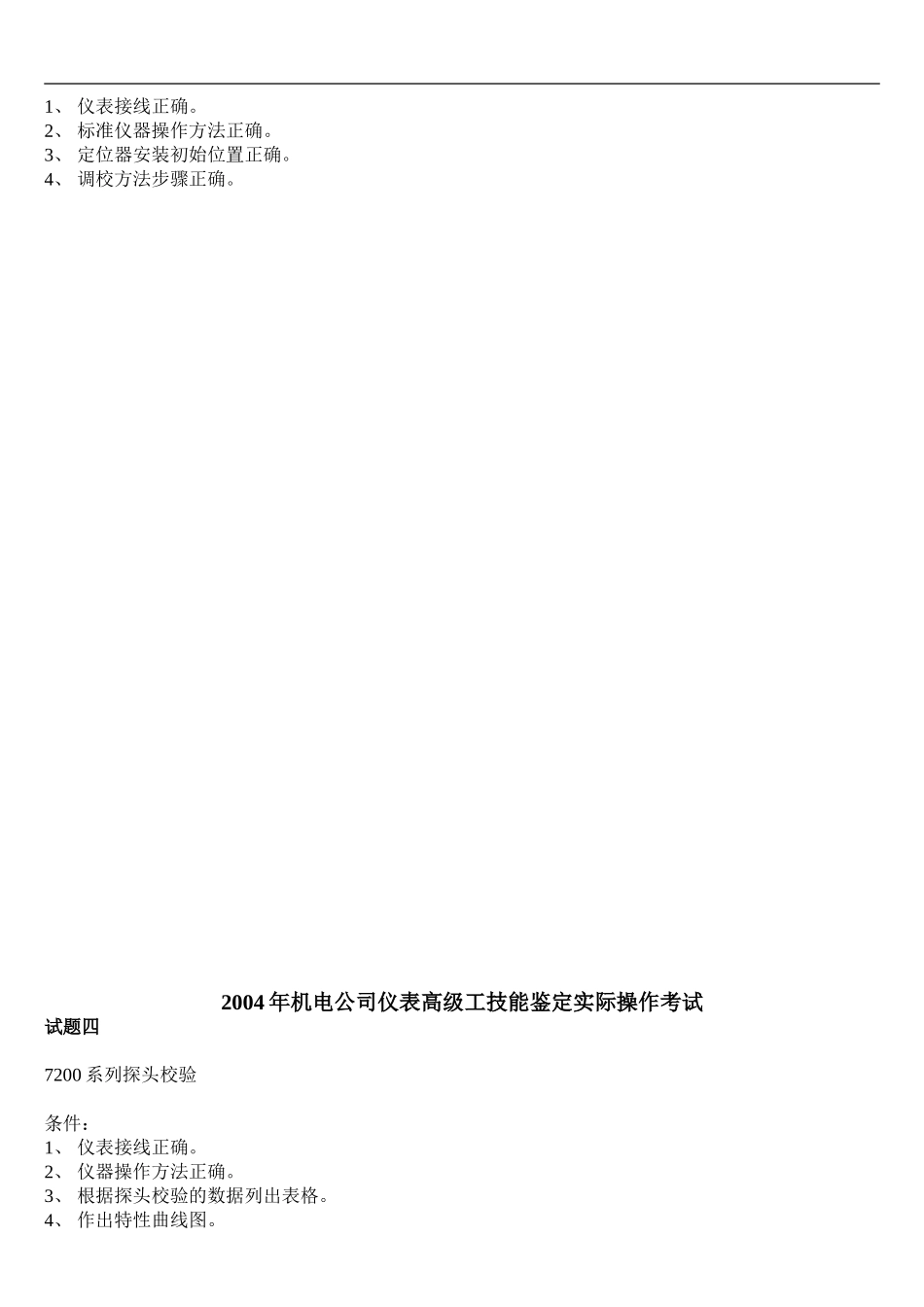

2004年机电公司仪表高级工技能鉴定实际操作考试试题一智能浮筒液面变送器校验条件：量程范围为0～110cm液位比重为r=1表头显示cm输出电流为4－20mADC要求：1、仪表接线正确2、编程方法正确3、仪表显示cm，输出电流值正确2004年机电公司仪表高级工技能鉴定实际操作考试试题二加热炉出口温度串级控制系统电动仪表接线条件：1、提供带控制点的工艺流程图。2、提供差压变送器、PMK可编程序调节器、FC温度变送器、热电偶、输入、输出安全栅、汇流条、连接导线。3、工艺要求温度变送器量程为0－600℃，流量变送器范围0－400NM3/h。4、热电偶到温变设安全栅。要求：1、画出正确接线图。2、回路接线正确，接线颜色区分正确。3、主付回路控制设正反作用，设量程有效位数4位范围P、I、D设定正确主回路P=40I=60D=30付回路P=200I=30D=02004年机电公司仪表高级工技能鉴定实际操作考试试题三智能电气阀门定位器校验条件：1、仪表接线正确。2、标准仪器操作方法正确。3、定位器安装初始位置正确。4、调校方法步骤正确。2004年机电公司仪表高级工技能鉴定实际操作考试试题四7200系列探头校验条件：1、仪表接线正确。2、仪器操作方法正确。3、根据探头校验的数据列出表格。4、作出特性曲线图。5、根据特性曲线图确定线性中点。2004年机电公司仪表高级工技能鉴定实际操作考试姓名得分鉴定分：20分鉴定时间：40分钟智能浮筒液面变送器校验一、变送器接线正确。标准分得分一、4分二、1、4分2、4分3、4分4、4分二、编程步骤及操作(总分16分)1、（每错一项扣1分）online→Basicsetup→setupwizard→长度单位→重量单位在线基本设置设置诀窍cmkg→体积单位→浮筒长度→浮筒重→浮筒体积→臂长mm3110cm1.110kg583725.00mm316.5cm→右式表头→材质→液面→PV测量单位→Fluid比重kight316sstLevelcm1.0→返回到传感器标定2、SensorCalibrate(传感器标定)（每错一项扣1分）→MarkdrgCoupling→TwoLiguidLvlcal→零点校验干耦合二点液面标定→输入低液面值→量程校验（加水）→输入高液面PV值0cm110cm110cm→返回PV值3、PVSetup（每错一项扣1分）PV设置→PVRange→LRV→输入零点PV值→URVPV量程设置零点0.0cm量程→输入量程PV值→SEND→OK110.0cm发送4、仪表显示0－110cm，输出电流4－20mADC编程器退到online→关机（每错一项扣1分）2004年机电公司仪表高级工技能鉴定实际操作考试姓名得分鉴定分：20分鉴定时间：40分钟试题二：7200系列探头校验1、仪表接线正确PROXPWRCOM二次表PROXIN前量器同轴电缆探头2、仪器操作方法正确3、根据探头校验数据列出表格4、画出特性曲线图表输出电压V0间隙0.1250.251.252mm5、根据校验数据线性中点电压值。考评员：审核：2004年机电公司仪表高级工技能鉴定实际操作考试姓名得分标准分得分4分2分6分6分2分间隙mm0.1250.250.3750.50.6250.750.8751.001.1251.250输出电压v0.6761.5452.5493.4864.4915.446.457.438.449.40间隙mm1.3751.51.6251.751.8752.002.1252.252.375输出电压v10.4011.3412.3313.2714.2915.2616.2817.2218.10标准分得分2分2分8分8分鉴定分：20分鉴定时间：40分钟试题四：智能电气伐门定位器校验1、仪表接线2、标准仪器操作方法正确3、仪表初始安装位置正确4、调校定位器1)气流调整为140Kpa2)输入定位器电流为18±1mADC3)在零位量程切换开关向UP方向旋转90°并在此状态下保持秒4)调节伐自动调校过程保3~4分钟顶→底→顶→底→中结束后调节伐将输入信号控制开度考评员：审核：2004年机电公司仪表高级工技能鉴定实际操作考试姓名得分标准分得分7分8分2分1分鉴定分：20分鉴定时间：40分钟试题三：加热炉出口温度串级控制系统电动仪表接线1、画出仪表接线图，每错一线扣1分2、回路接线正，信号线、电源线正极均为红色线，每错一线扣1分。3、主付回路，正反作用设定AD--OAOC4、固化步骤ENTFIX开关打到允许→ST→T→FIX→ENTFIX到禁止考评员：审核：
