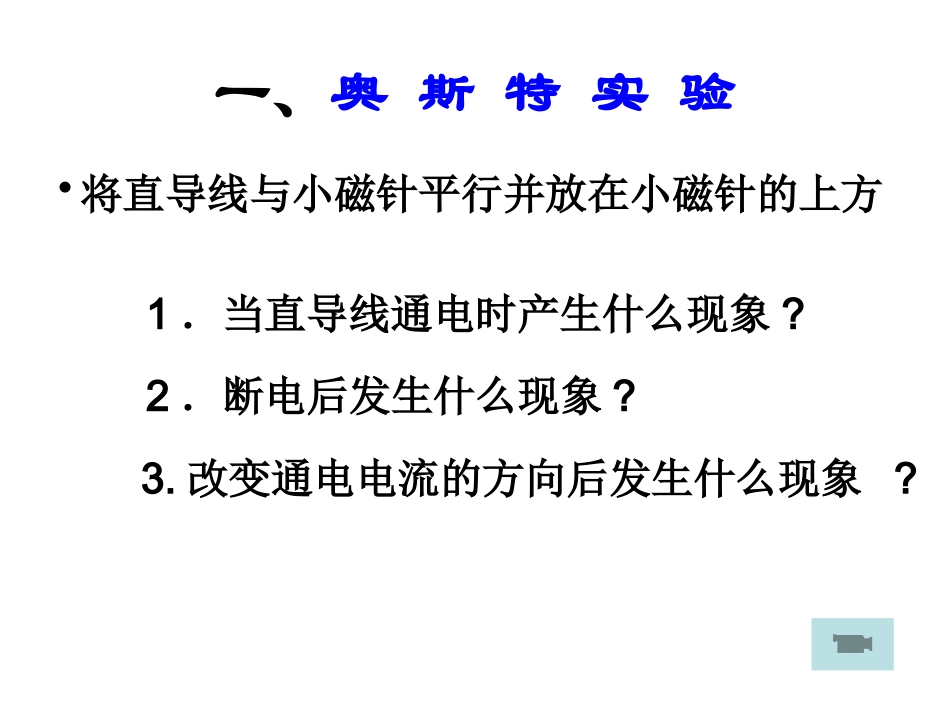

第十六章从指南针到磁浮列车萧城二中单诚第二节电流的磁场一、奥斯特实验•将直导线与小磁针平行并放在小磁针的上方1．当直导线通电时产生什么现象?2．断电后发生什么现象?3.改变通电电流的方向后发生什么现象?现象及结论:1、现象：接通电路，导线中有电流通过，小磁针发生偏转;断开电路，导线中没有电流通过，小磁针不发生偏转.2、结论：(1)通电导体周围存在磁场.(2)电流的磁场方向与电流的方向有关思考：•奥斯特实验用的是一根直导线，那么一根直导线通电后有多大的磁性？实际应用大吗？二、通电螺线管的磁场演示实验：（1）观察通电螺线管两端对小磁针的作用通电螺线管周围存在磁场，a端的小磁针N极被，b端的小磁针s极被，这说明通电螺线管a端为，b端为（2）改变电流方向，检验通电螺线管两端的极性通电螺线管两端的极性跟螺线管中的电流方向有关，电流方向改变，通电螺线管的极性也改变（3）观察通电螺线管外部铁屑分布的情况（4）对比条形磁铁周围磁感线的分布情况，得到什么启示？实验结论：•通电螺线管周围铁屑分布状态与条形磁铁周围铁屑分布相似，因此，其周围的磁场与条形磁铁周围的磁场相似。四.通电螺线管磁极的判断→安培定则⑴伸开右手，拇指和四指在同一平面，拇指和四指垂直，握住螺线管，⑵四指方向为电流方向，拇指所指那端为通电螺线管N极.IINS例题：1.标出螺线管的N、S极.NS2.标出螺线管中电流的方向.SN3.根据图中所给的条件，画出螺线管的绕法.NS动手动脑学物理1．在图中已给出通过螺线管的电流方向，请判定螺线管的极性，并在原图上示意地画出上下两条磁感线。NSSN2.在图中已给出通电螺线管两端的极性，请判定通过螺线管的电流方向，并标在图上。3．根据各图所示磁感线方向或磁针N极所指的方向，标出通电螺线管的N、S极和导线中的电流方向，并画出电池的符号。NSSN一、电流的磁效应１.通电导线周围有磁场２.磁场的方向跟电流的方向有关二、通电螺线管１.通电螺线管的外部磁场和条形磁体磁场相似．２.通电螺线管的极性与管中电流的方向有关.３.安培定则我们学到了什么？作业：•1、课本P123第一题、第二题•2、思考：（1）如何来控制通电螺线管磁场的有无？（2）如何来改变通电螺线管磁场的强弱？
