互感和自感上课用的VIP免费

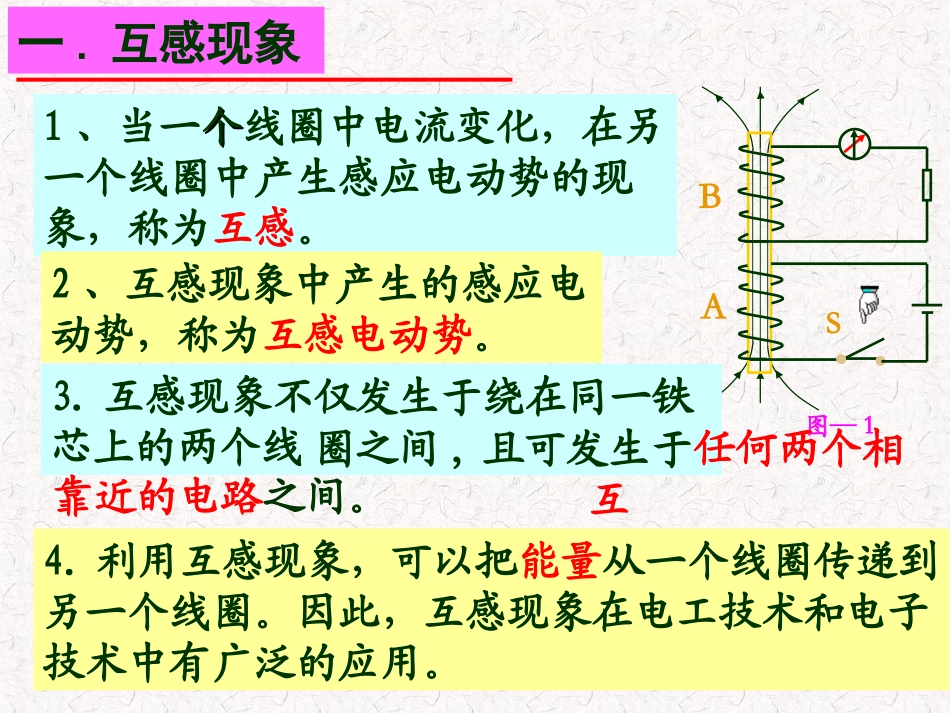

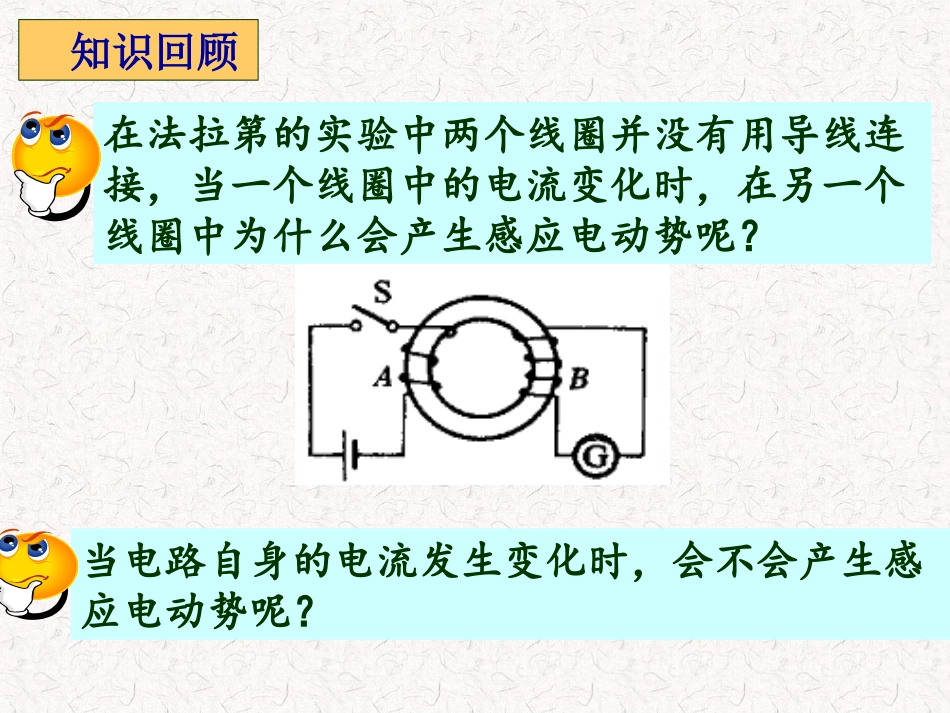

知识回顾在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？当电路自身的电流发生变化时，会不会产生感应电动势呢？4.64.6互感和自感互感和自感筹备人:高二备课组第四章电磁感应1、当一个个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。一.互感现象4.利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。2、互感现象中产生的感应电动势，称为互感电动势。AB图—1S3.互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间。收音机里的磁性天性收音机里的磁性天性街头的变压器是中型的互感器变电站的大型变压器变电站的大型变压器二.自感现象11、由于导体本身的电流变化而产生的电磁感应、由于导体本身的电流变化而产生的电磁感应现象叫现象叫自感现象自感现象。。2、自感现象中产生的电动势叫自感电动势。AS自感电动势有那些作用？自感电动势有那些作用？?再看一遍现象分析实验一：通电自感AB灯B比灯A滞后一段时间才亮灯B比灯A滞后一段时间才亮实验一：通电自感两个灯泡稳定发光时亮度是一样的。为什么电路接通时，A立即亮而B要滞后一段时间？两个灯泡稳定发光时亮度是一样的。为什么电路接通时，A立即亮而B要滞后一段时间？流过A、B灯的电流随时间怎样变化？tS接通穿过线圈的电流I增大穿穿穿穿穿穿穿穿穿穿穿穿穿B灯逐渐亮穿穿穿穿？？？？的磁通量增大穿穿________________________________________________________________________________现象分析再看一遍现象分析实验二：断电自感实验二：断电自感开关断开后,灯泡突然闪亮一下才熄灭开关断开后,灯泡突然闪亮一下才熄灭穿穿穿穿穿穿穿穿穿穿穿穿穿穿S断开通过线圈的电流I减小穿过圈的磁通量阻碍电流减小2、感应电流方向如何？1、原电流方向如何？3、通过灯的电流怎样变化？OtI________________________________________________________________________________________________________________________________________现象分析减小阻碍导体中原来的电流变化。注意：“阻碍”不是“阻止”，电流原来怎么变化还是怎么，只是变化变慢了，即对电流的变化起延迟作用。（1）导体电流增加时，阻碍电流增加，此时自感电动势方向与原电流方向相反；（2）导体电流减小时，阻碍电流减小，此时自感电动势方向与原电流方向相同.增反减同增反减同3、自感电动势的作用4、自感电动势的方向5、影响自感电动势的因素5、影响自感电动势的因素自感电动势是感应电动势，它是自身电流变化产生的，它和电流变化有什么关系呢？a、自感电动势跟电流的变化率成正比a、自感电动势跟电流的变化率成正比b、比例系数L叫做自感系数，简称自感或电感，与线圈的大小、形状、圈数以及有无铁芯等因素有关b、比例系数L叫做自感系数，简称自感或电感，与线圈的大小、形状、圈数以及有无铁芯等因素有关2、为了使实验的效果更明显，要求线圈的自感系数L是大些好？还是小些好？1、为了使实验效果更明显，对线圈L有什么要求？电流I电流I磁感应强度B磁感应强度B磁通量Φ磁通量ΦItIttEtIEtILE感通电自感：电流通过线圈时，线圈产生磁场，线圈因此具有磁场能，即刚通电时，电能首先要转化为线圈磁场能，再才转化为B灯的电能，故B灯过一会儿才亮。AB6、从能量角度理解自感6、从能量角度理解自感在通电自感的实验中，为什么开关接通后，灯泡B比灯泡A滞后一段时间才亮呢？试从能量的角度加以讨论断电自感：S断开前，线圈中有电流，则线圈中有磁场能，S断开后，线圈存有的磁场能通过灯释放出来，使灯延迟熄灭。在断电自感的实验中，为什么开关断开后，灯泡持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。6、从能量角度理解自感6、从能量角度理解自感7、自感现象的应用和防止7、自感现象的应用和防止应用：在交流电路中、在各种用电设备和无线电技术中有着广应用。如日光灯的镇流器，LC振荡电路等。防治：在切断自感系数很大、电流很...
