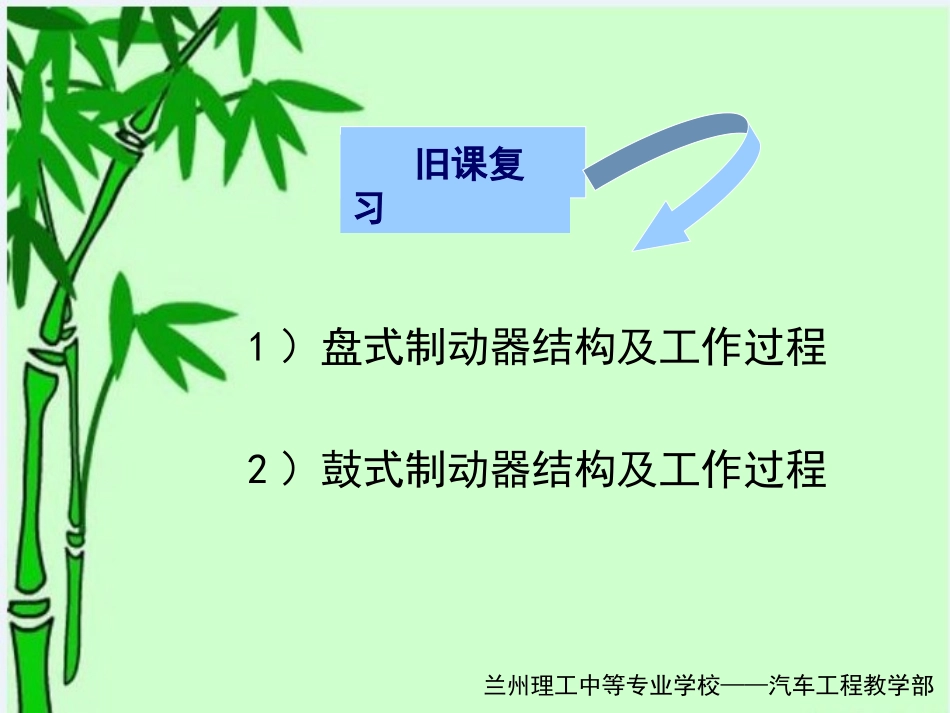

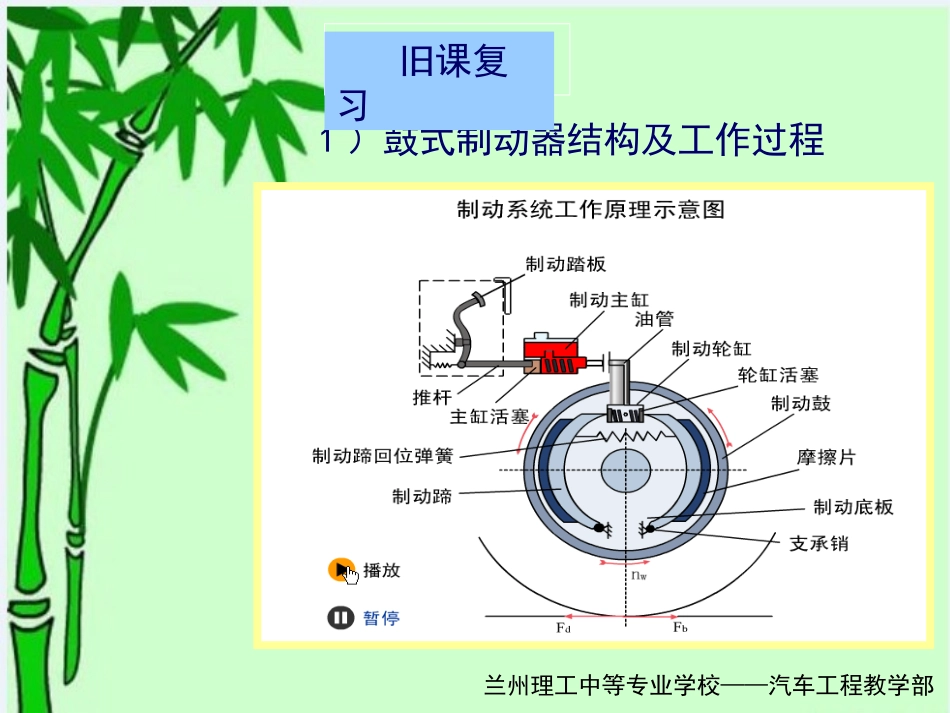

兰州理工中等专业学校——汽车工程教学部<<汽车底盘构造与维修>>课题:液压制动传动装置排气班级:QZ2、1教师:马永升2014.6.11兰州理工中等专业学校——汽车工程教学部1)盘式制动器结构及工作过程2)鼓式制动器结构及工作过程旧课复习兰州理工中等专业学校——汽车工程教学部1)鼓式制动器结构及工作过程旧课复习兰州理工中等专业学校——汽车工程教学部2)盘式制动器结构及工作过程旧课复习兰州理工中等专业学校——汽车工程教学部王先生的长城哈佛H6轿车,在用了两年,50000公里时,自已更换了制动动液后,发现汽车制动发软,感觉制动效果不佳。新课导入兰州理工中等专业学校——汽车工程教学部据王先生说加制动液之前制动一直还好,也没有发现有制动漏油现象。加的制动液为DOT4.请同学们想想什么情况?帮王先生解决!新课导入兰州理工中等专业学校——汽车工程教学部任务分析制动系统原理图兰州理工中等专业学校——汽车工程教学部如果制动系统内有空气,那么刹车力度会减小,减小的度由你制动系统内的空气多少而决定,也许制动效果会非常的差,甚至失灵。液压制动传动装置排气任务分析结果明确任务兰州理工中等专业学校——汽车工程教学部方案制定1.车辆停放于举升机工位并安装三件套2.打开发动机罩盖,加满制动液3.举升车辆后启动发动机4.安装收集制动液软管5.连续踩制动踏板6.按照从远到近原则放气7.清洁贮液罐并及时添加制动液8.清洁、工具整理液压制动传动装置排空气方案——液压制动传动装置排空气兰州理工中等专业学校——汽车工程教学部任务实施理论基础制动油灌放气螺钉放气螺钉——液压制动传动装置排气放气螺钉放气螺钉放气螺钉放气螺钉制动油灌兰州理工中等专业学校——汽车工程教学部姓名主要承担任务主操作员具体负责空气排放操作、本组成人员安排主操作员在驾驶内完成启动车辆、踩制动踏板工具管理员负责工具的送递、整理管理安全监视员负责举升车辆、安全观察学生实习任务实施分配表任务实施——液压制动传动装置排气姓名主要承担任务主操作员具体负责空气排放操作、本组成人员安排主操作员在驾驶内完成启动车辆、踩制动踏板工具管理员负责工具的送递、整理管理安全监视员负责举升车辆、安全观察学生实习任务实施分配表兰州理工中等专业学校——汽车工程教学部重点与难点重点:制动传动装置的结构和工作原理难点:制动传动装置具体检查维护过程总结评价——液压制动传动装置排气兰州理工中等专业学校——汽车工程教学部作业:1、叙述汽车制动系工作过程。2、同学们通过了解身边有车族汽车制动常见的故障有哪些?并根据工作原理试分析原因、制定工作方案。(选做)作业布置——液压制动传动装置排气兰州理工中等专业学校——汽车工程教学部
