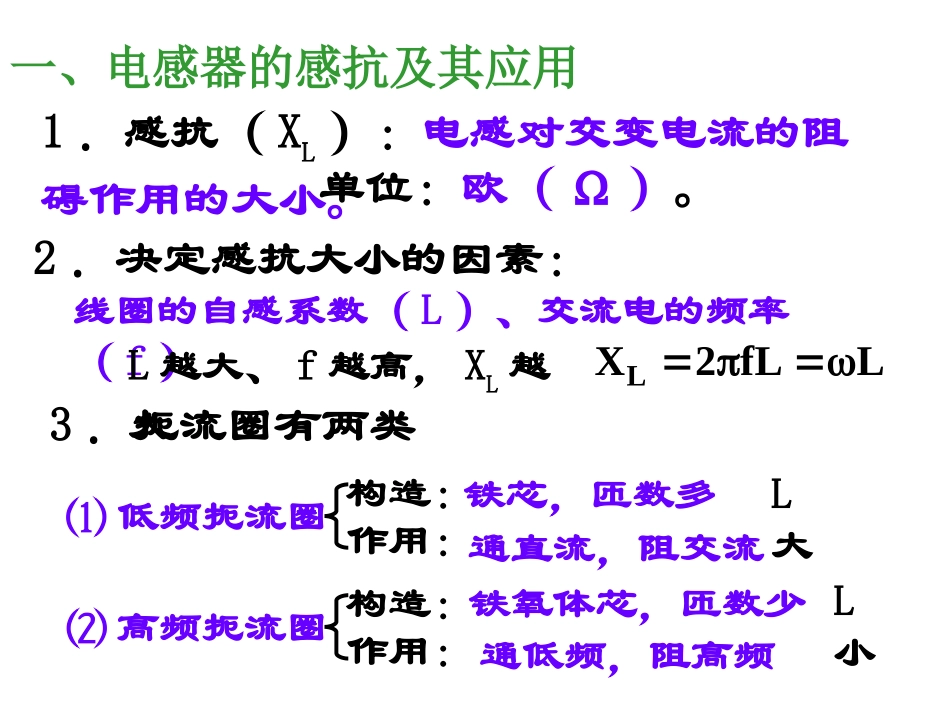

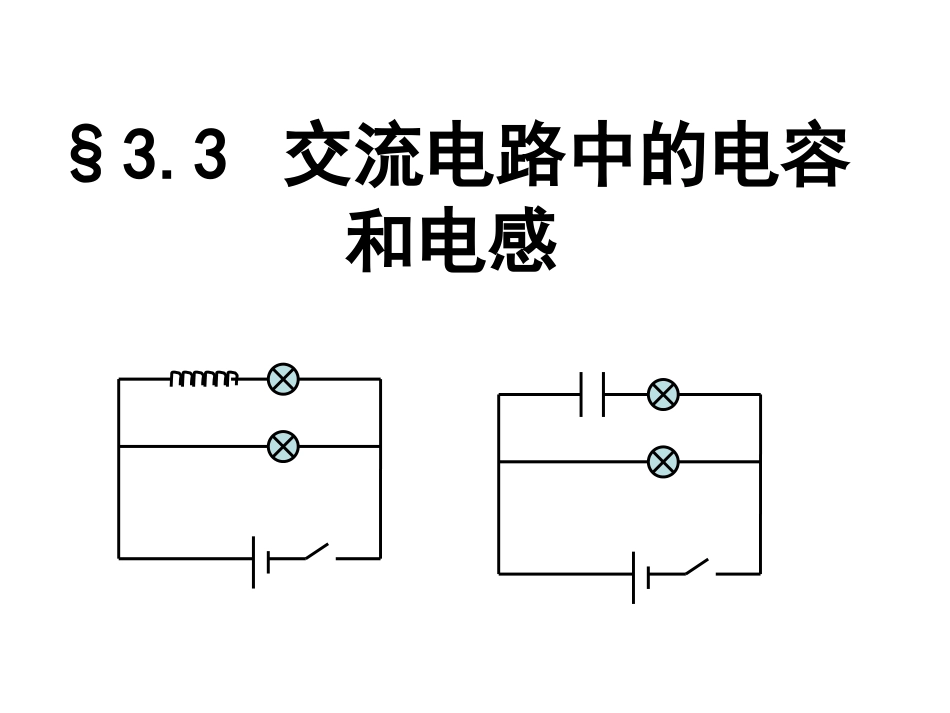

§3.3交流电路中的电容和电感实验：现象：双刀双掷开关与交流电源相接时比与直流电源相接时要暗。1．感抗（XL）：电感对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定感抗大小的因素：线圈的自感系数（L）、交流电的频率（f）L越大、f越高，XL越大LfL2XL一、电感器的感抗及其应用一、电感器的感抗及其应用1．感抗（XL）：电感对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定感抗大小的因素：线圈的自感系数（L）、交流电的频率（f）L越大、f越高，XL越大LfL2XL3．扼流圈有两类⑴低频扼流圈⑵高频扼流圈构造：作用：构造：作用：铁芯，匝数多L大通直流，阻交流铁氧体芯，匝数少L小通低频，阻高频4、应用：高频扼流圈（乙）低频扼流圈(甲)构造作用线圈绕在铁心上,匝数多，感抗大线圈绕在铁氧体上,匝数少，感抗小通直流、阻交流通低频，阻高频在收音机线路中，经天线接收下来的电信号有高频成分和低频成分，经放大后送给下一级，需要把高频成分和低频成分分开，只让低频成分输入下一级，我们采用了如图的装置电路，其中代号a、b应选择的元件是（）A、a是电容较大的电容器，b是低频扼流圈B、a是电容较大的电容器，b是高频扼流圈C、a是电容较小的电容器，b是低频扼流圈D、a是电容较小的电容器，b是高频扼流圈DD如图所示电路中，三只电灯的亮度相同，如果交流电的频率增大，三盏电灯的亮度将如何改变？为什么？灯L1变暗灯L2变亮灯L3亮度不变L1L2L3二、电容器的容抗及其应用实验：现象：不亮，与交流电源相接时，灯泡亮了。双刀双掷开关与直流电源相接时，灯泡电容器的两极板间是绝缘介质，为什么交流电能够通过呢？？在交变电压的作用下，当电源电压升高时，电容器充电，电荷向电容器的极板上集聚，形成充电电流；当电源电压降低时，电容器放电，电荷从电容器的极板上放出，形成放电电流．充电放电充电放电电容器交替进行充电和放电，电路中就有了持续的交变电流，表现为交流“通过”了电容器．一、电容器的容抗及其应用1．容抗（XC）：电容对交变电流的阻碍作用的大小。单位：欧（Ω）。2．决定容抗大小的因素：电容器的电容（C）、交流电的频率（f）C越大、f越高，XC越小c1fc21Xc3．电容器的特性：“通高频，阻低频”“通交流，隔直流”4、应用（1）隔直电容：隔直流，通交流（2）高频旁路电容：通高频，阻低频使用220V交流电源的电气设备和电子仪器，金属外壳和电源之间都有良好的绝缘，但是有时候用手触摸外壳仍会感到“麻手”，用试电笔测试时，氖管发光，这是为什么？与电源相连的机芯和金属外壳可以看作电容器的两个极板，电源中的交变电流能够通过这个“电容器”。原因：
