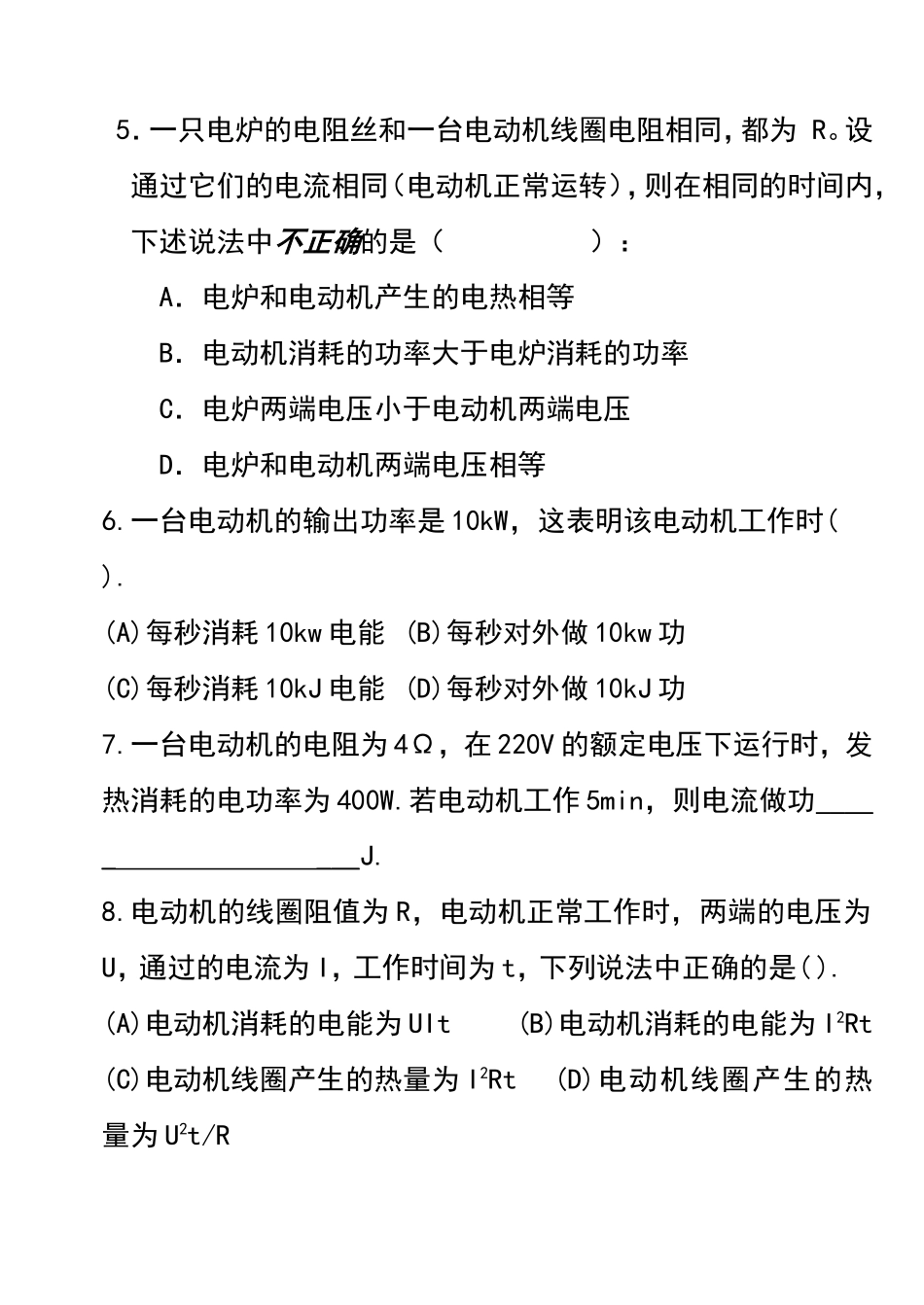

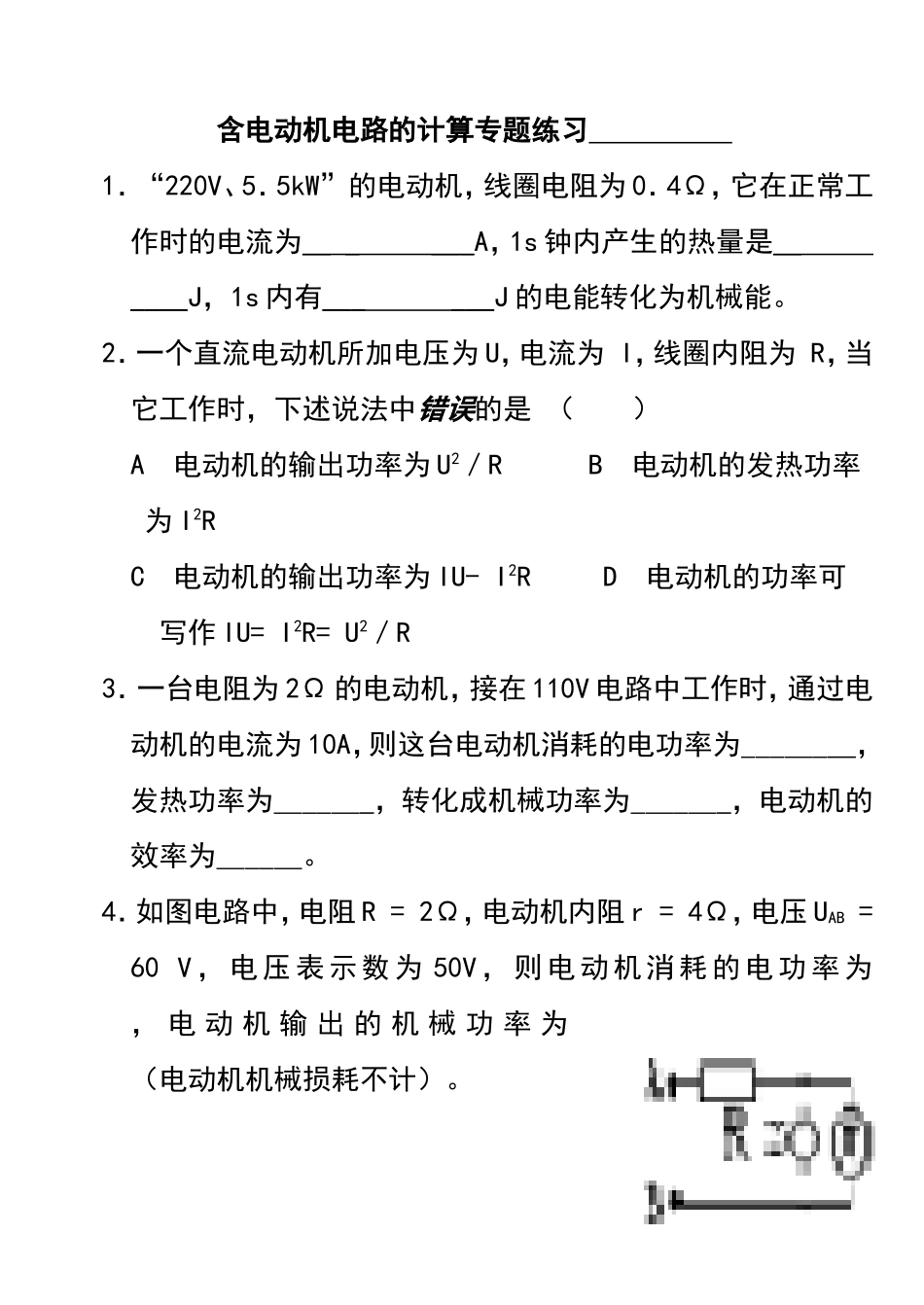

含电动机电路的计算专题练习1．“220V、5．5kW”的电动机，线圈电阻为0．4Ω，它在正常工作时的电流为______A，1s钟内产生的热量是______J，1s内有______J的电能转化为机械能。2．一个直流电动机所加电压为U，电流为I，线圈内阻为R，当它工作时，下述说法中错误的是（）A电动机的输出功率为U2／RB电动机的发热功率为I2RC电动机的输出功率为IU-I2RD电动机的功率可写作IU=I2R=U2／R3．一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______，发热功率为______，转化成机械功率为______，电动机的效率为______。4．如图电路中，电阻R=2Ω，电动机内阻r=4Ω，电压UAB=60V，电压表示数为50V，则电动机消耗的电功率为，电动机输出的机械功率为（电动机机械损耗不计）。5．一只电炉的电阻丝和一台电动机线圈电阻相同，都为R。设通过它们的电流相同（电动机正常运转），则在相同的时间内，下述说法中不正确的是（）：A．电炉和电动机产生的电热相等B．电动机消耗的功率大于电炉消耗的功率C．电炉两端电压小于电动机两端电压D．电炉和电动机两端电压相等6.一台电动机的输出功率是10kW，这表明该电动机工作时().(A)每秒消耗10kw电能(B)每秒对外做10kw功(C)每秒消耗10kJ电能(D)每秒对外做10kJ功7.一台电动机的电阻为4Ω，在220V的额定电压下运行时，发热消耗的电功率为400W.若电动机工作5min，则电流做功________J.8.电动机的线圈阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是().(A)电动机消耗的电能为UIt(B)电动机消耗的电能为I2Rt(C)电动机线圈产生的热量为I2Rt(D)电动机线圈产生的热量为U2t/R9.某一用直流电动机提升重物的装置，如图所示，重物的质量m=50千克，电路的电压是110伏，不计各处磨擦，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流强度I=5安，由此可知，电动机线圈的电阻R=欧（g取10m/s2）10.有一个直流电动机，把它接入0.2伏电压的电路`中，电机不转，测得流过电动机的电流是0.4安；若把电动机接入2.0伏电压的电路中，电动机正常工作，工作电流是1.0安，求电动机正常工作时的输出功率多大？如果在电动机正常工作时，转子突然被卡住，电动机的发热功率多大？11.如图所示，有一台提升重物用的直流电动机M，线圈的内阻为r=0.60Ω，与电动机串联的定值电阻阻值为R=10Ω，电路的路端为U=160V．图中理想电压表的示数为110V．求：⑴通过电VMU=160VR动机的电流I是多大？⑵电动机的输入功率P是多大？⑶电动机的机械功率P/是多大？12．将电池、小灯泡、电动机、滑线变阻器组成串联电路，其中电池电动势E=14V,内阻r=1Ω,小灯泡标有“2V、4W”,电动机内阻r＇=0.5Ω,当变阻器阻值为1Ω时,电灯和电动机均为正常工作,求:(1)电动机两端的电压(2)电动机输出的机械功率(3)电路消耗的总功率13．规格为“8V、4W”的小灯泡与小型直流电动机（其线圈内阻为r0=0.4）并联后，接至电动势为10V，内电阻r=0.5的电源上，小灯泡恰好正常发光，求：（1）通过小灯泡的电流IL和电源的内电压U’。（2）电路中的总电流I和通过电动机D的电流ID。（3）电动机的输入功率P，发热功率P热和电动机的输出功率P出。14．如图所示，电源的电动势E=110V，电阻R1=21Ω，电动机绕组的电阻R0=0.5Ω，电键S1始终闭合。当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求（1）电源的内电阻；（2）当电键S2闭合时流过电源的电流和电动机的输出的功率。含电动机电路的计算专题练习参考答案1.25,250,5250,;2.AD;3.1100W,200W,900W,82℅;4.250W,150W;5.D;6.D;7.6.6X1058.AC;9.4;10.1.5W,8W.11.5A;550W;535W.12.8V,14W,28W;13.0.5A,2V;4A,3.5A;28W,4.9W,23.1W14.1Ω,22A,1606W.
