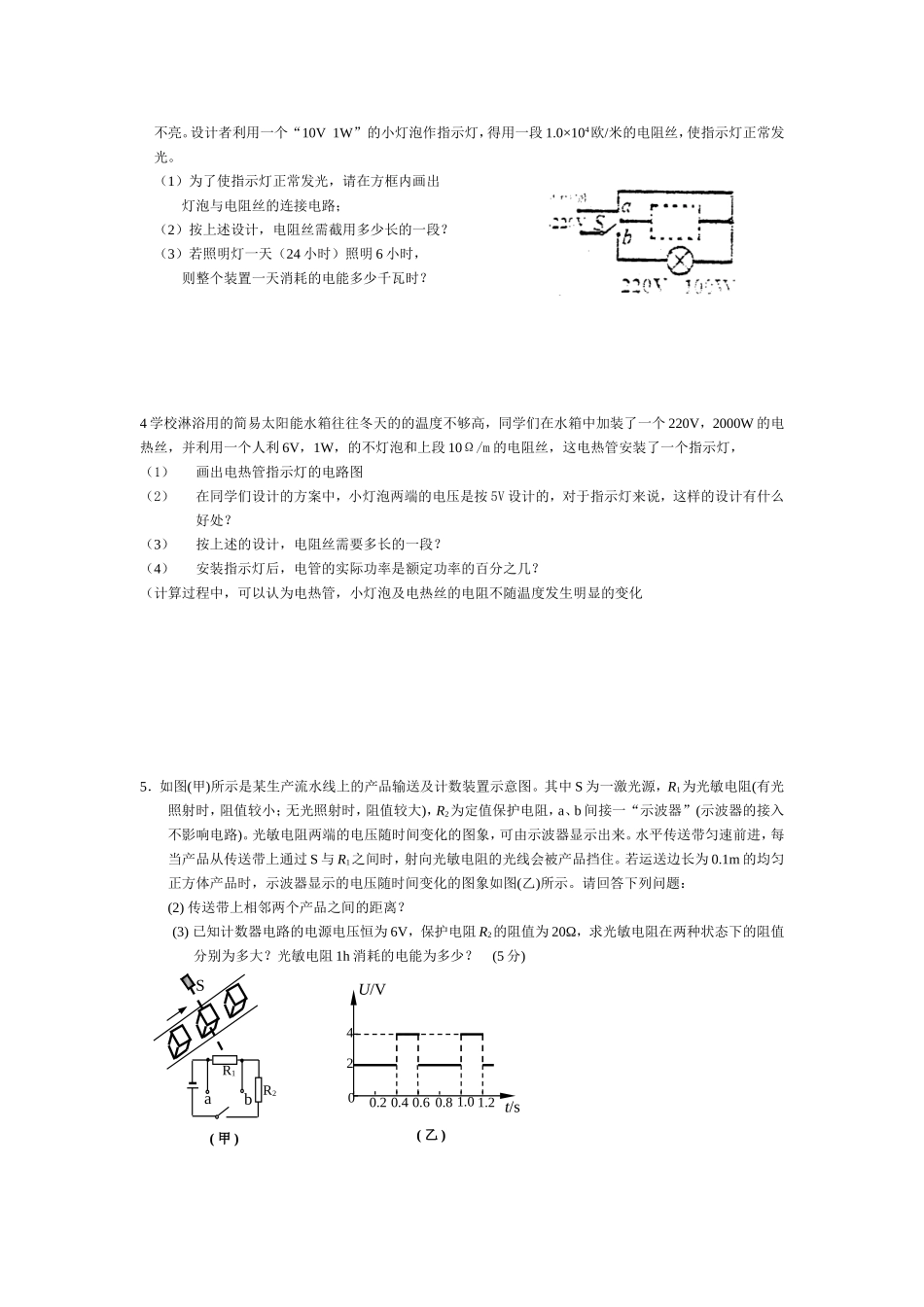

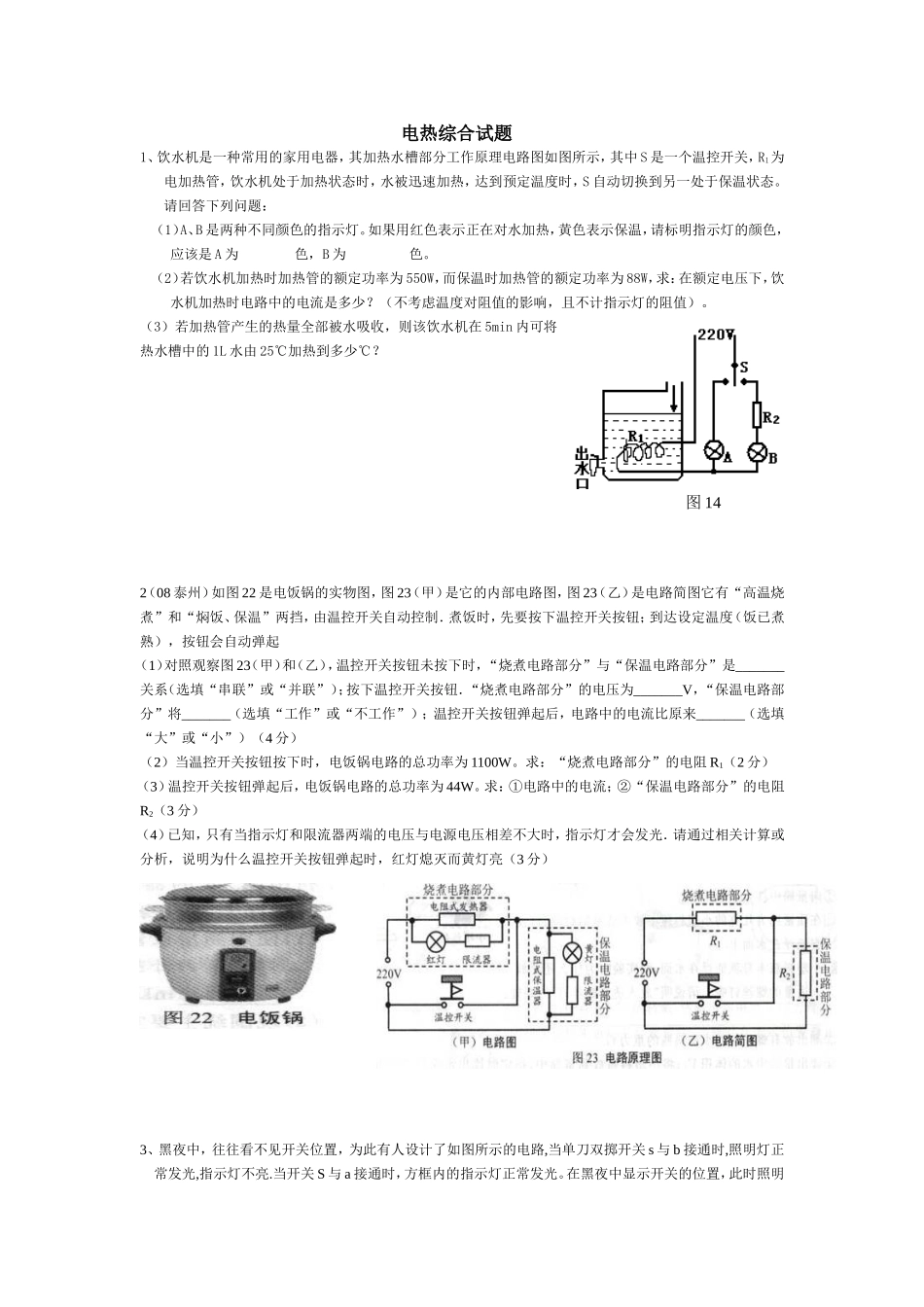

电热综合试题1、饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R1为电加热管，饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处于保温状态。请回答下列问题：（1）A、B是两种不同颜色的指示灯。如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是A为色，B为色。（2）若饮水机加热时加热管的额定功率为550W，而保温时加热管的额定功率为88W，求：在额定电压下，饮水机加热时电路中的电流是多少？（不考虑温度对阻值的影响，且不计指示灯的阻值）。（3）若加热管产生的热量全部被水吸收，则该饮水机在5min内可将热水槽中的1L水由25℃加热到多少℃？2（08泰州）如图22是电饭锅的实物图，图23（甲）是它的内部电路图，图23（乙）是电路简图它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟），按钮会自动弹起（1）对照观察图23（甲）和（乙），温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是_______关系（选填“串联”或“并联”）；按下温控开关按钮．“烧煮电路部分”的电压为_______V，“保温电路部分”将_______（选填“工作”或“不工作”）；温控开关按钮弹起后，电路中的电流比原来_______（选填“大”或“小”）（4分）（2）当温控开关按钮按下时，电饭锅电路的总功率为1100W。求：“烧煮电路部分”的电阻R1（2分）（3）温控开关按钮弹起后，电饭锅电路的总功率为44W。求：①电路中的电流；②“保温电路部分”的电阻R2（3分）（4）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光．请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮（3分）3、黑夜中，往往看不见开关位置，为此有人设计了如图所示的电路,当单刀双掷开关s与b接通时,照明灯正常发光,指示灯不亮.当开关S与a接通时，方框内的指示灯正常发光。在黑夜中显示开关的位置，此时照明图14不亮。设计者利用一个“10V1W”的小灯泡作指示灯，得用一段1.0×104欧/米的电阻丝，使指示灯正常发光。（1）为了使指示灯正常发光，请在方框内画出灯泡与电阻丝的连接电路；（2）按上述设计，电阻丝需截用多少长的一段？（3）若照明灯一天（24小时）照明6小时，则整个装置一天消耗的电能多少千瓦时？4学校淋浴用的简易太阳能水箱往往冬天的的温度不够高，同学们在水箱中加装了一个220V，2000W的电热丝，并利用一个人利6V，1W，的不灯泡和上段10Ω/m的电阻丝，这电热管安装了一个指示灯，（1）画出电热管指示灯的电路图（2）在同学们设计的方案中，小灯泡两端的电压是按5V设计的，对于指示灯来说，这样的设计有什么好处？（3）按上述的设计，电阻丝需要多长的一段？（4）安装指示灯后，电管的实际功率是额定功率的百分之几？（计算过程中，可以认为电热管，小灯泡及电热丝的电阻不随温度发生明显的变化5．如图(甲)所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源，R1为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R2为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1m的均匀正方体产品时，示波器显示的电压随时间变化的图象如图(乙)所示。请回答下列问题：(2)传送带上相邻两个产品之间的距离？(3)已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为20Ω，求光敏电阻在两种状态下的阻值分别为多大？光敏电阻1h消耗的电能为多少？(5分)R1R2abS(甲)t/sU/V0240.20.40.60.81.01.2(乙)
