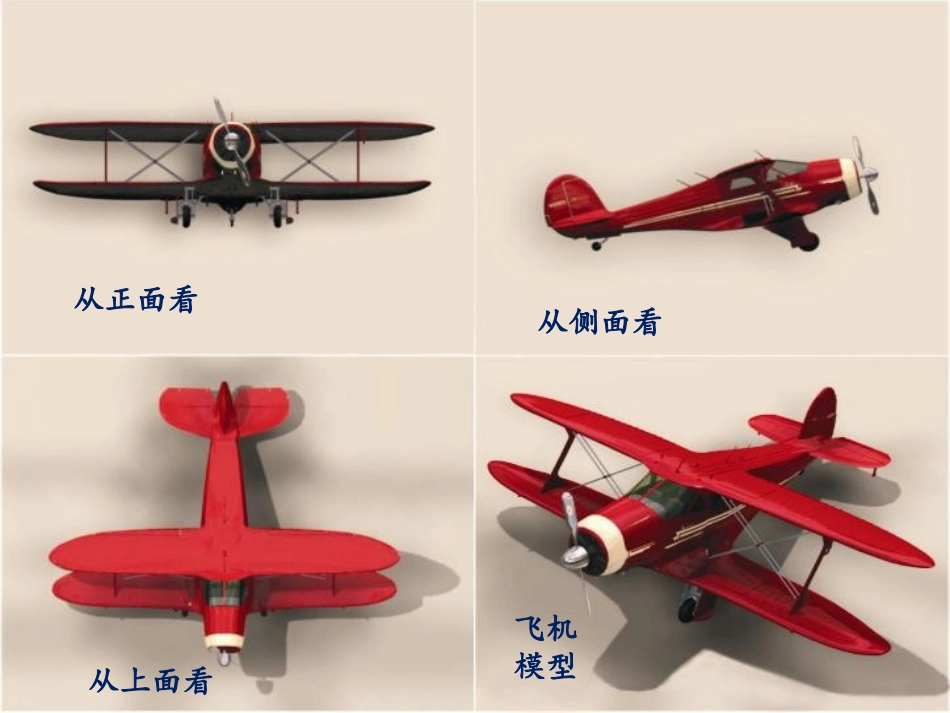

12下列图形是由哪个角度观察得出？3从正面看从侧面看从上面看飞机模型4三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，称为物体的三视图。5P116三视图（1）主视图主视图俯视图左视图正面从上面看从正面看从左面看高长宽宽6P116三视图（2）主视图主视图左视图正面高长宽宽俯视图7圆柱圆锥球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方形等腰三角形圆左面看:长方形等腰三角形圆上面看:圆圆和圆心圆你能画出各物体的三视图吗?8圆柱,圆锥三视图主视图左视图俯视图主视图左视图俯视图·9球的三视图主视图左视图俯视图10钢管的三视图主视图左视图俯视图11长方体圆台画出下列基本几何体的三视图练习一：12长方体长方体主视图左视图俯视图13圆台圆台主视图左视图俯视图14简单组合体的三视图例3：画出下面几何体的三视图。15简单组合体的三视图正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。16简单组合体的三视图正视图侧视图俯视图17左视图方向俯视图方向主视图方向三视图的作图步骤:1.确定主视图方向2.先画出能反映物体真实形状的一个视图(一般为主视图）3.布置视图位置：主视图左视图俯视图4.画图原则:主视图左视图俯视图要求：俯视图安排在主视图的正下方，左视图安排在主视图的正右方。主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图长对正高平齐宽相等18你能画出正方体和的三视图吗？19主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.20主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.21你会画圆柱的三视图吗？试一试吧！试一试22主视图左视图俯视图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.23练习：下面的四组图中，如图所示的圆柱体的三视图是（）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D24随堂练习2.将两个圆盘一个茶叶桶，一个皮球和一个蒙古包模型按如图所云浮的方式摆放在一起，其主视图是（）。（Ａ）（Ｄ）（Ｃ）（Ｂ）Ｄ25练一练：画出左图的三视图先布局定作图基准，从主视图开始画起，后画俯、左视图。请同学自己做26主视图俯视图主视图俯视图左视图27例2、画下例几何体的三视图28例3、画下例几何体的三视图29练习1、画下例几何体的三视图30小结1、物体向投影面投影所得到的图形称为视图。2、主视图、俯视图和左视图合称三视图。3、主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽，在画三视图时主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。3132三视图（2）主视图主视图俯视图左视图正面高长宽宽俯视图33三视图（2）主视图主视图左视图正面高长宽宽俯视图34下面所给的三视图表示什么几何体?圆锥35下面所给的三视图表示什么几何体?36下面所给的三视图表示什么几何体?直四棱柱37下面所给的三视图表示什么几何体?38下面所给的三视图表示什么几何体?39下面所给的三视图表示什么几何体?直五棱柱40下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥41下面是一个物体的三视图，试说出它的形状42主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状43主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状44用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图45主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状46主视图俯视图左视图47探究根据三视图摆出它的立体图形主视图左视图俯视图48下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.32142主视图左视图4912342下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.主视图左视图50用6个相同的小方块搭成一个几何体,它的俯视图如图3-25所示.则一共有几...
