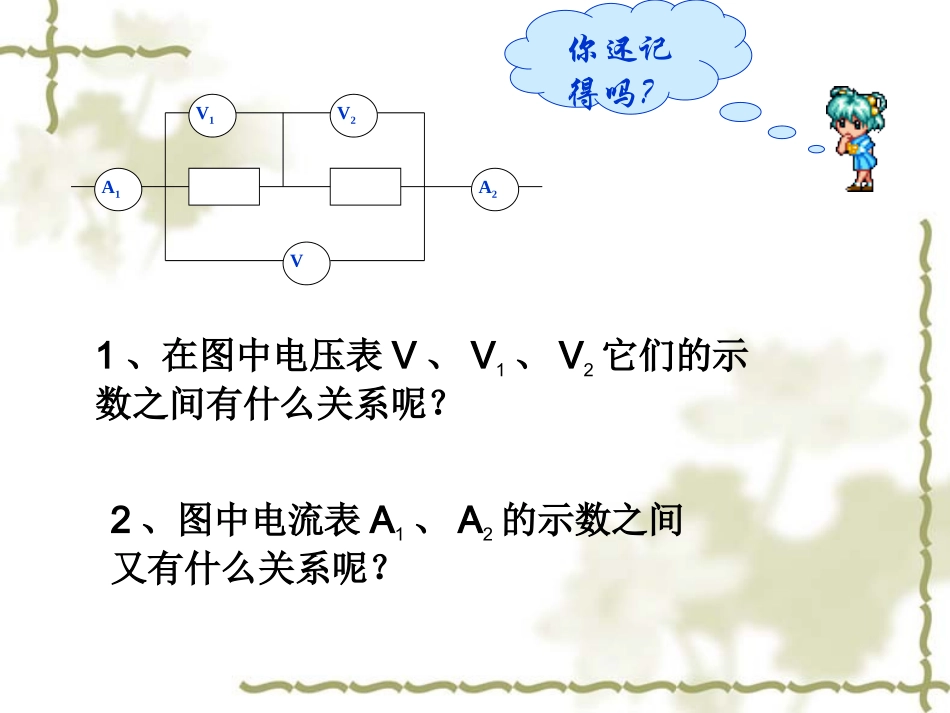

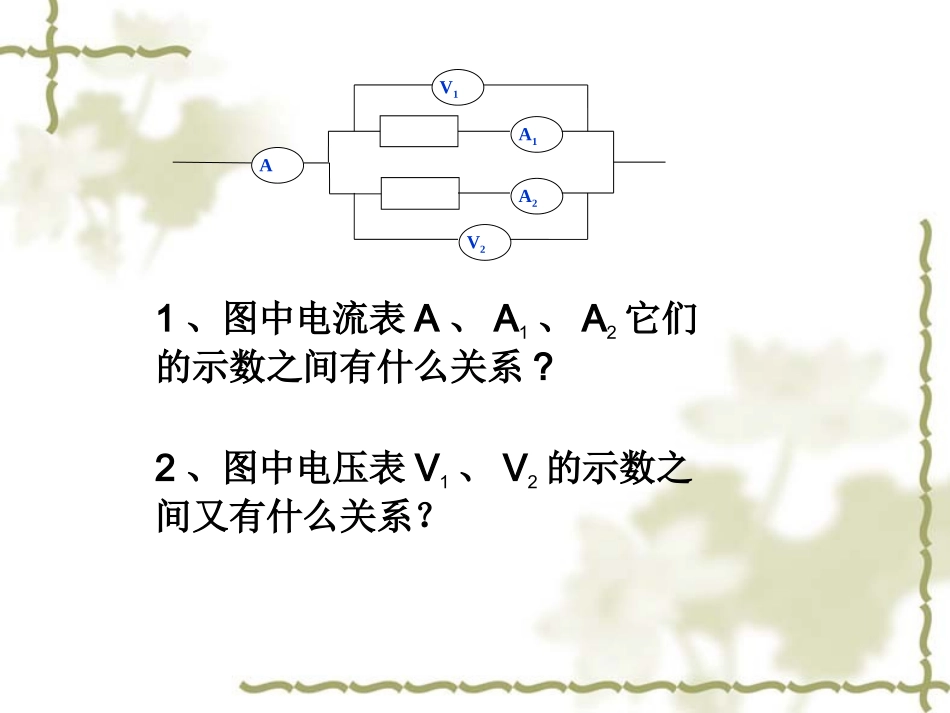

第十四章探究电路第四节电阻的串联和并联沪科版新教材同步教学课件V1V2A2A1V你还记得吗？1、在图中电压表V、V1、V2它们的示数之间有什么关系呢？2、图中电流表A1、A2的示数之间又有什么关系呢？A1V2V1AA21、图中电流表A、A1、A2它们的示数之间有什么关系?2、图中电压表V1、V2的示数之间又有什么关系？我们已经掌握了：串联电路串联电路中各处电流相等串联电路两端的总电压等于各部分两端的电压之和．并联电路并联电路中各支路两端的电压相等．并联电路干路的总电流等于各支路的电流之和．我们又有了新的问题：电阻串联或并联时，总电阻是比原来大了还是小了？增加动力，补充营养R1R2RAV如果用一个电阻R代替两个串联着的电阻R1、R2接入电路后，电路的状态不变，即R两端的电压和通过它的电流都与原来的相同，R就叫做这两个串联电阻R1、R2的总电阻。并联电阻和它的总电阻也存在这种“等效代替”关系。让我们来探索新知：一、电阻的串联提出问题猜想与假设进行实验与收集证据分析与论证两个（或几个）电阻串联之后的总电阻比参与串联的各个电阻(分电阻）大些还是小些？由于导体的电阻和导体的长度有关，导体越长电阻越大。几个电阻串联后相当于增加了导体的长度，总电阻应当比各个分电阻大些。1AAB让我们通过理论来推导一下，我们还能得到什么呢？UIR1R2U1U2RUI等效于由欧姆定律可知：U1=IR1、U2=IR2、U=IR由U=U1+U2,可得：IR=IR1+IR2即R=R1+R2结论：串联电路的总电阻等于各串联电阻之和注意：1：几个电阻串联起来，若其中一个电阻变大，则总电阻变大。若其中一个电阻变小，则总电阻变小。2：要使电路中的电阻变大，可采取串联电阻的方法。3：几个电阻串联起来，相当于增加了导体的长度，因此，总电阻比任何一个分电阻的阻值都大。我也能行请同学们自己来探究电阻的并联好吗？你希望探究的问题：电阻并联后，其总电阻是变大还是变小？你的猜想与假设：两段导体并在一起，相当于导体的横截面积变，因此，其电阻值可能会。大变小让我们一起来推导公式：等效于RUIII1I2U由欧姆定律，可得：I=U/R，I1=U/R1，I2=U/R2由于I=I1+I2,所以：U/R=U/R1+U/R2，即1/R=1/R1+1/R2结论：并联电路总电阻的倒数，等于各并联电阻的倒数之和。注意：1：几个电阻并联起来，若其中一个电阻变大，则总电阻变大。若其中一个电阻变小，则总电阻变小。2：要使电路中的电阻变小，可采取并联电阻的方法。3：几个电阻并联起来，相当于增加了导体的横截面积，因此，总电阻比任何一个分电阻都小。试试身手1、将一个20Ω和一个30Ω的电阻串联起来使用,其总电阻是多少?如果并联起来使用,其总电阻又是多少?2、两个20Ω的电阻，串联后电阻为多少？并联后电阻为多少？学以致用例、用电器甲的电阻20Ω，用电器乙的电阻为８０Ω，将它们接在电压为１６Ｖ的电源上，求此并联电路的总电阻，总电流，以及通过甲、乙两个用电器的电流。ＵＩＩ１Ｉ２Ｒ１Ｒ２解：设：总电阻为R，总电流为I。先求总电阻：由1/R=1/R1+1/R2得1/R=1/20Ω+1/80ΩR=16Ω根据欧姆定律，总电流I=U/R=16V/16Ω=1A因为总电压与两用电器两端的电压相等，所以I1=U/R1=16V/20Ω=0.8A，I2=U/R2=16V/80Ω=0.2A答：此并联电路的总电阻为16Ω，总电流为1A，通过甲、乙两用电器的电流分别是0.8A和0.2A。思考由串联电路的电压关系U=U1+U2可知，各串联电阻两端的电压U1和U2都是串联电路总电压U的一部分。那么U1和U2的大小和串联电阻的阻值R1和R2之间有什么关系呢？UIR1R2U1U2思考由并联电路的电流关系I=I1+I2可知，各支路中的电流I1和I2都是并联电路干路总电流I的一部分。那么I1和I2的大小和并联电阻的阻值R1和R2之间有什么关系呢？ＵＩＩ１Ｉ２Ｒ１Ｒ２解：在串联电路中，由欧姆定律得：I=U1/R1、I=U2/R2因为串联电路中各处电流相等，所以，U1/R1=U2/R2即U1/U2=R1/R2结论：串联电路中，各串联电阻两端的电压分配与它们的电阻成正比，电阻越大，分配的电压越多。在并联电路中，由欧姆定律得：U=I1R2、U=I2U2因为并联电路中各支路两端的电压相等，所以，I1R1=I2R2即I1/I2=R2/R1结论：并联电路中，各支路中的电流分配与它们的电阻成反比，电阻越大，分配的...
