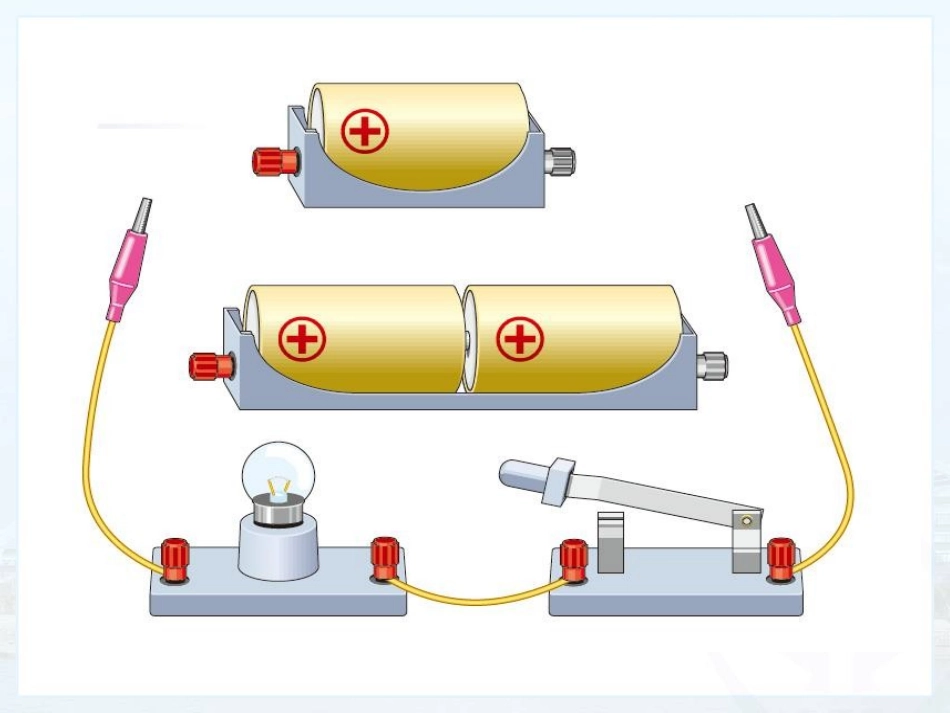

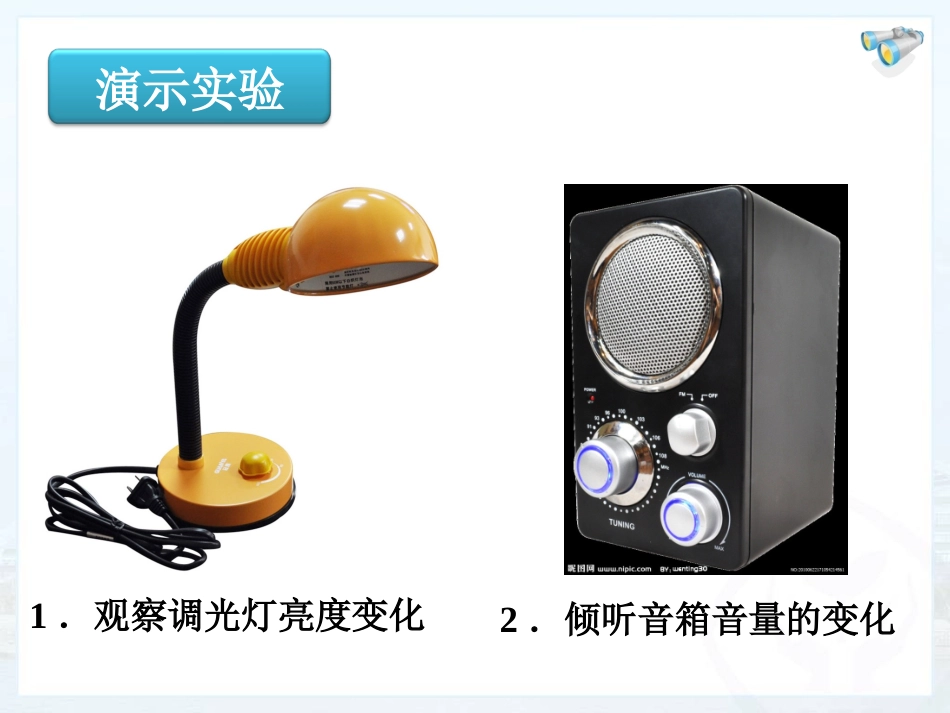

变阻器第十六章第４节1．观察调光灯亮度变化2．倾听音箱音量的变化演示实验方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。电阻变化电流变化思考：用什么办法可以改变导体的电阻？哪种方法最简单？材料长度横截面积温度导体的长度提出问题：用哪些方法可以改变电流的大小？沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做实验总结当铅笔芯连入电路中的长度变长时，电流表示数，灯泡亮度。现象：变小改变连入电路中电阻线的，可以改变接入电路中的,从而可以改变电路中的。启示：长度电流当铅笔芯连入电路中的长度变短时，电流表示数，灯泡亮度。变大变亮变暗电阻一、变阻器一、变阻器滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱1.滑动变阻器结构二、滑动变阻器二、滑动变阻器滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈（3）元件符号：（2）结构示意图：3．图示（1）实物图：2．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。滑动变阻器的使用方法：1、使用C、D（上边两个）接线柱：ACDAB滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。2、使用A、B（下边两个）接线柱：相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。也是一种错误接法ACDAB３、使用A、Ｃ（一上一下）两个接线柱：pACDABAP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。4、使用A、D（一上一下）两个接线柱：ACDABpAP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。5、使用B、C（一上一下）两个接线柱：pACDABBP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮。6、使用B、D（一上一下）两个接线柱：ACDABpBP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮。六种接法比较：P(1)ABCDP(3)ABCDP(4)ABCDP(2)ABCD(5)ABCD(6)ABCD连接滑动变阻器接通电路（开关闭合）前应将滑片放到什么位置上？想一想（3）实验：用滑动变阻器改变小灯泡的亮度滑动变阻器的使用（4）实验：用滑动变阻器控制电阻两端的电压闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S滑动变阻器的正确使用方法2、连接“一上一下”两个接线柱1、串联接在电路中讨论与交流3、通过变阻器的电流不能超过它允许的最大电流4、开关闭合前滑片要移到阻值最大位置（即离下面的那根接线最远处）规格：如：“50Ω1.5A”、“10Ω2A”最大阻值最大阻值允许通过的最大电流允许通过的最大电流变阻器规格及使用注意事项：注意事项：1.通过变阻器的电流不能超过它允许的最大电流2.在闭合开关之前，应将滑片置于阻值最大端。讨论与交流电位器四、变阻器的应用四、变阻器的应用电位器汽车油量表原理练一练课堂小结（2）元件符号：（1）结构示意图：2．图示1.工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。滑动变阻器使用方法2、连接“一上一下”两个接线柱（关键是看下面的那根接线）1、串联接在电路中3、通过变阻器的电流不能超过它允许的最大电流4、开关闭合前滑片要移到阻值最大位置（即离下面的那根接线最远处）典例分析：C课堂练习课堂练习1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（A）C和D（B）B和D（C）A和C（D）B和AABCDP电阻线的长度C典例分析：在下图中，要求L1、L2并联，用电流表测量干路中的电流(约为0.4A)，电压表测量灯泡L1的电压，变阻器调节L2的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将下图中各个元件连接起来。2．如图所示电路，要使灯泡...
