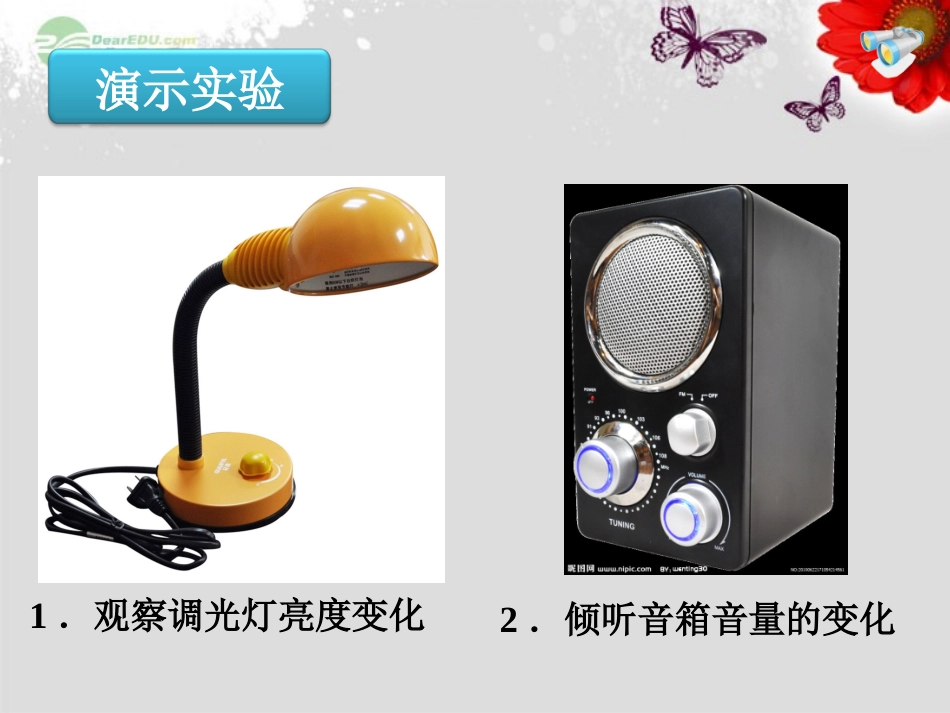

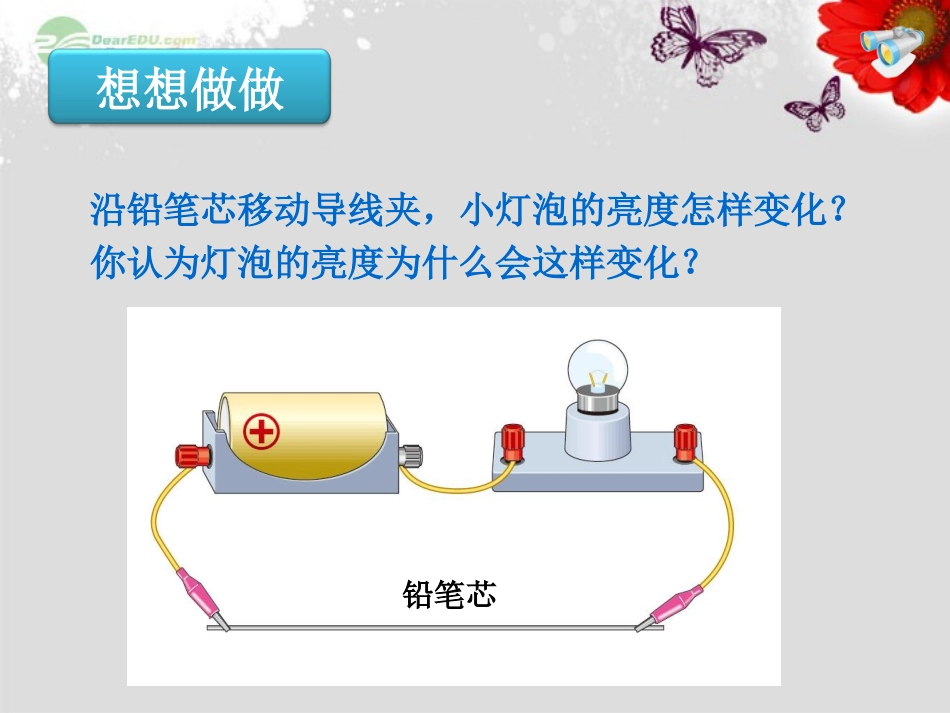

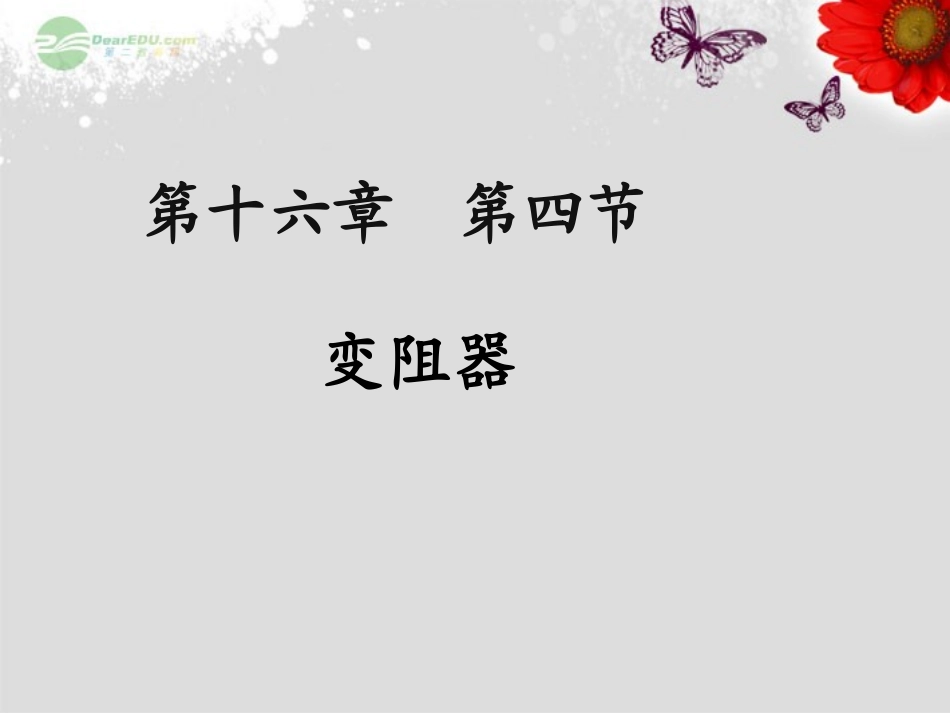

变阻器第十六章第四节1．观察调光灯亮度变化2．倾听音箱音量的变化演示实验沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做一、变阻器一、变阻器滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱二、滑动变阻器二、滑动变阻器工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。滑动变阻器的构造：滑动变阻器的构造：①①金属杆金属杆②②金属滑片金属滑片PP③③电阻丝线圈电阻丝线圈④④瓷筒瓷筒⑤⑤支架支架AA、、BB、、CC、、DD为接线柱为接线柱AABBCCDD结构示意图结构示意图电路图中的符号电路图中的符号ABCDP请同学们动手把滑动变请同学们动手把滑动变阻器的结构示意图和在阻器的结构示意图和在电路中的符号画一遍电路中的符号画一遍滑动变阻器的作用及连接方式滑动变阻器的作用及连接方式改变电路中的电流大小一上一下，四种接法2.连接方法：___________________ABCDPABCDPABCDPABCDP1.作用：_____________________连接滑动变阻器连通电路前应将滑片放到什么位置上？想一想（3）实验：用滑动变阻器改变小灯泡的亮度（4）实验：用滑动变阻器控制电阻两端的电压闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱三、电阻箱内部结构电位器四、变阻器的应用四、变阻器的应用电位器汽车油量表原理练一练1．能改变接入电路中电阻大小的元件叫做变阻器。3．电位器是变阻器在生活中的应用。2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意“一上一下”。课堂小结课堂练习：课堂练习：•1.1.滑动变阻器是通过改变接入电路中的滑动变阻器是通过改变接入电路中的________________________来改变电路中的电阻的。来改变电路中的电阻的。•2.2.如图所示，当把滑动变阻器的如图所示，当把滑动变阻器的AA、、CC接接线柱接入电路后，滑片线柱接入电路后，滑片PP向右滑动时，电向右滑动时，电路中的电阻应是（）路中的电阻应是（）•AA、减小、减小•BB、增大、增大•CC、不变、不变•DD、无法确定、无法确定ABCDP电阻丝的长度BB1、如图示，开关闭合后，滑动变阻器的滑片P向右移动时，连入电路的电阻变，电路中的电流变，灯泡变。大小暗ABCDP甲ABCDP乙ABCDP丙ABCDP丁D2.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）AA、甲和乙、甲和乙BB、丙和丁、丙和丁CC、甲和丙、甲和丙DD、甲和丁、甲和丁3、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片p1，p2的位置应该放在（）A．P1在最右端，P2在最左端B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端D．P1在最右端，P2在最右端B4.下列说法正确的是∶A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大5.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：ACDB6.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断PP7.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断AP
