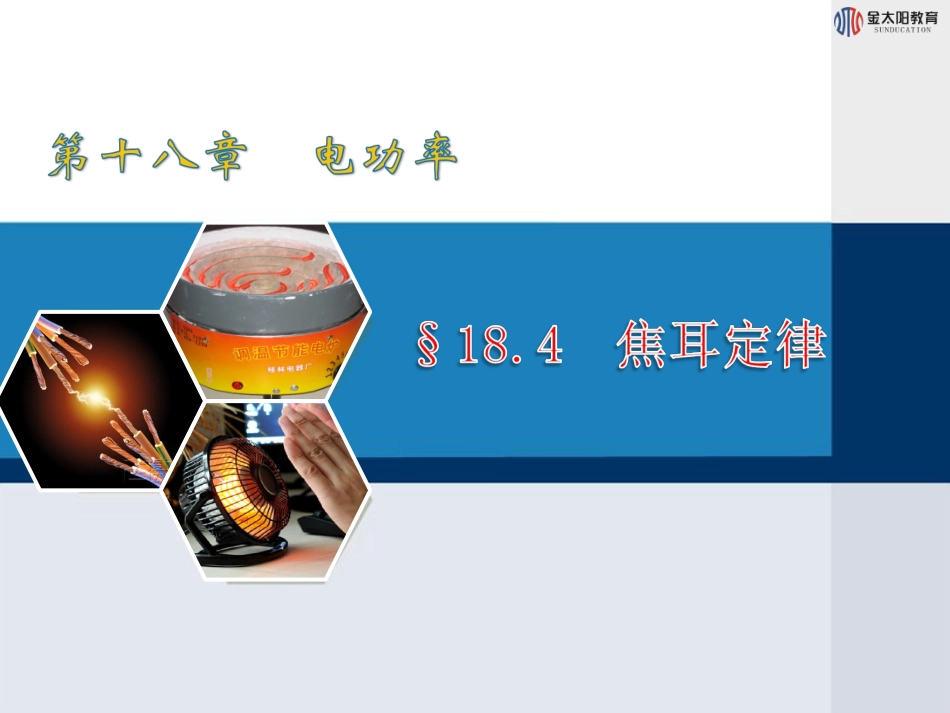

《焦耳定律》课件3VIP专享VIP免费

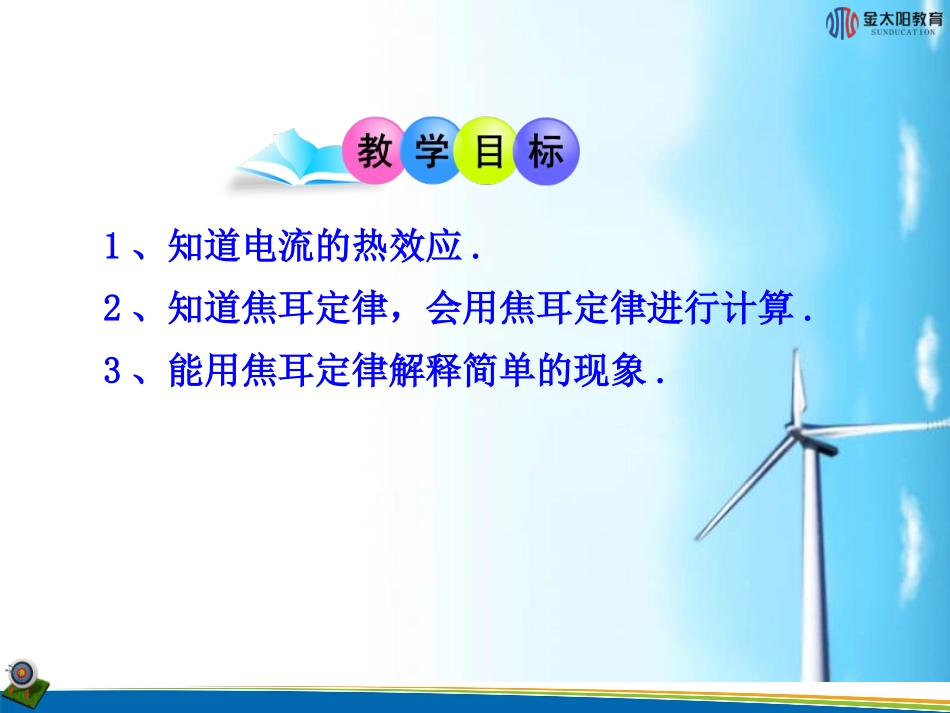

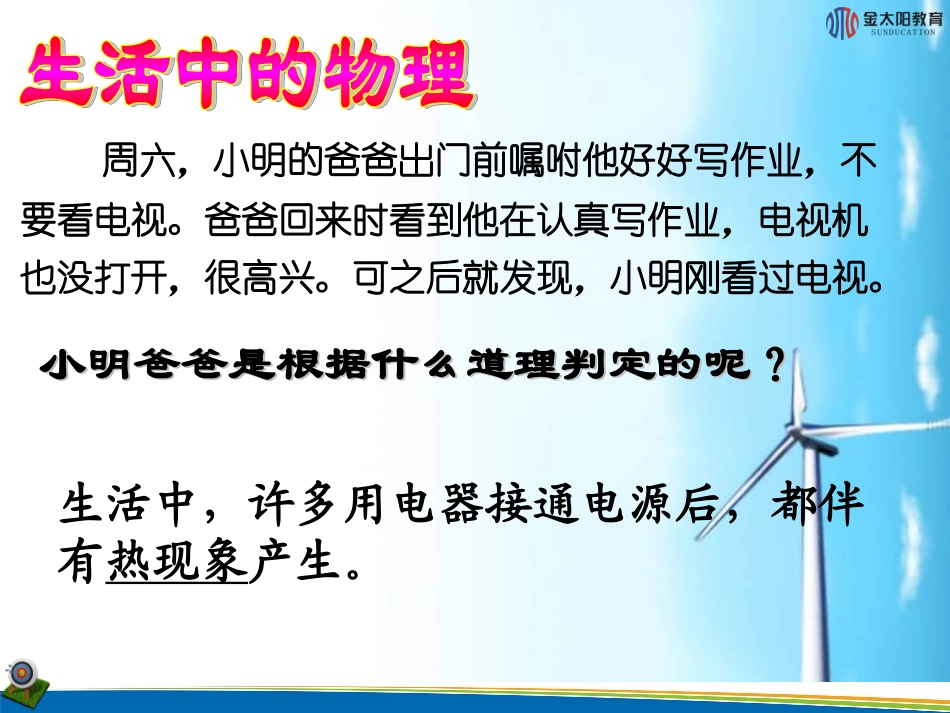

1、知道电流的热效应.2、知道焦耳定律，会用焦耳定律进行计算.3、能用焦耳定律解释简单的现象.周六，小明的爸爸出门前嘱咐他好好写作业，不要看电视。爸爸回来时看到他在认真写作业，电视机也没打开，很高兴。可之后就发现，小明刚看过电视。小明爸爸是根据什么道理判定的呢？小明爸爸是根据什么道理判定的呢？生活中，许多用电器接通电源后，都伴有热现象产生。(1)灯泡发光一段时间后，用手触摸灯泡有什么感觉？为什么？(2)电风扇使用一段时间后，用手触摸电动机部分有什么感觉？为什么？发烫.是电流的热效应.问题电热器水用管状电热器热水器饮水机电熨斗电烤箱电炉电烙铁电流的热效应生活中.许多用电器接通电源后.都伴有热现象产生.电流通过导体时电能转化为内能，这种现象叫做电流的热效应.灯泡接入电路中时，灯泡和电线中流过相同的电流，灯泡和电线都要发热，可是实际上灯泡热得发光，电线的发热却觉察不出来。这是为什么？烫手不烫手着火了！why？家庭电路中使用功率过大的用电器可能引起火灾，这又是为什么？烫手不烫手家庭电路中使用功率过大的用电器可能引起火灾。灯泡接入电路中时，灯泡和电线中流过相同的电流，灯泡和电线都要发热，可是实际上灯泡热得发光，电线的发热却觉察不出来。要解释上述两个现象，我们必须研究电流产生的热量与哪些因素有关.点亮的灯泡过一会儿会烫手，说明什么？导线和电熨斗串联，为什么电熨斗很热而导线并不很热？说明什么？电流通过导体产生热的多少跟什么因素有关？[猜想与假设]1.可能与电阻有关。电阻越大，电流热效应越大电流的热效应与那些因素有关？2.可能与电流有关。电流越大，电流热效应越大3.可能与通电时间有关。通电时间越长，电流热效应越大讨论1.当一个物理量被猜测与多个因素有关，应用什么方法去研究？[设计实验]控制变量法讨论2.用什么方法和器材去观察那些不可见的物理量？转换法电热——气体（或液体）受热膨胀.观察产生热量的多少实验过程与实验现象：（1）在电流和时间相同的情况下，研究热量和电阻的关系；（2）在电阻和时间相同的情况下，研究热量和电流的关系；（3）在电流和电阻相同的情况下，研究热量和时间的关系；实验1：研究电热与电阻关系R1=5ΩR2=10ΩA在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多.电阻丝102R在电流、通电时间相同时，阻值大的电阻产生的热量多.51R实验1：研究电热与电阻关系实验2：研究电热与电流关系I=2I1IAR=5ΩR=5ΩR=5ΩI1在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大.这个电阻产生的热量越多.电阻丝102R在电阻、通电时间相同时，电流大的电阻产生的热量多.102R实验2：研究电热与电流关系电阻丝RR在电流、电阻相同时，通电时间长的产生的热量多.实验3：研究电热与通电时间关系1、在电流、通电时间相同的情况下，电阻越大，产生的热量越多.（I与t相同，R越大，Q越多）2、在通电时间、电阻相同的情况下，电流越大，产生的热量越多.（R与t相同，I越大，Q越多）3、在电阻、电流相同的情况下，通电时间越长，产生的热量越多.（R与I相同，t越大，Q越多）英国物理学家焦耳做了大量的实验，于1840年最先精确地确定电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律.实验结论：焦耳定律Q=I²Rt热量电流电阻时间JAΩS公式：意义：单位：焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比.焦耳(1818－1889)纯电阻电路:电能→内能QI2RtWUIt=M非纯电阻电路:电能→内能+其它形式的能WE其+QUItI2Rt=Q＞例1：一根60Ω的电阻丝接在36v的电源上，在5分钟内共产生多少热量？分析：先利用欧姆定律计算出通过电阻丝的电流，再利用焦耳定律公式计算电流产生的热量。解：A6.060V36RUI6480J300606.022RtIQ例题例2：某电动机上标有“220V,2A”它的线圈电阻为5Ω，当它正常工作一分钟后，消耗的电能为多少？线圈中产生的热量为多少？如没有其他能量的损失，则得到多少的机械能？解：消耗的电能为:W总=UIt=220V×2A×60S=26400J线圈中产生的热量为：Q=I2Rt=(2A)2×5Ω×60S=1200...
