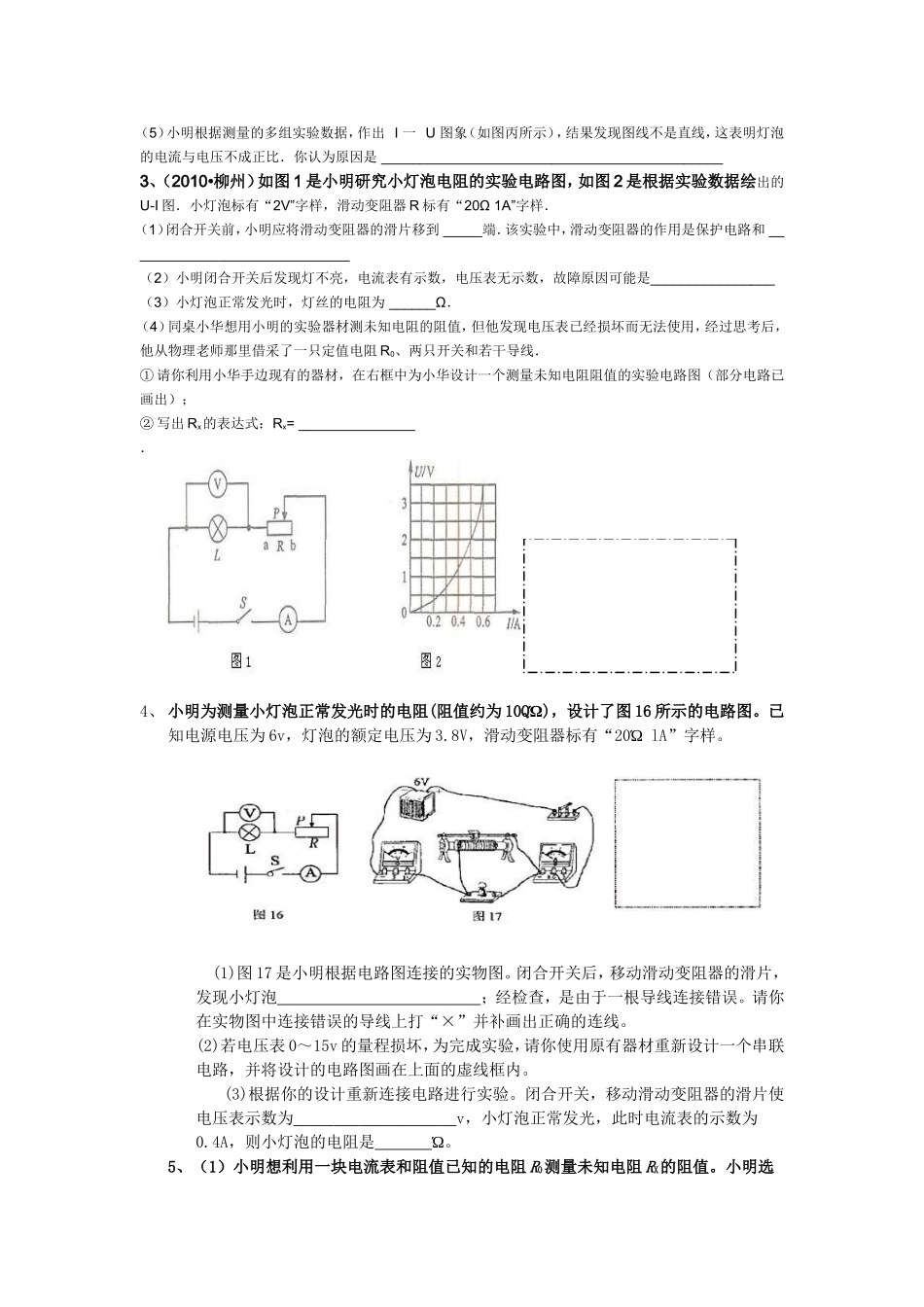

电阻测量实验专题1、某工厂装配车间有一个纯电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在10V～19V之间，若要正确使用这个元件，需找出它的额定电压值。现在实验室中有以下实验器材：一个蓄电池(电压约6V)，一只电流表④(量程：0～0．6A，0～3A)，两个开关，导线若干．另外，还有可供选择的定值电阻Ro，分别为：A．1Ω..B．30ΩC．500ΩD．请你利用上述器材，通过实验测量，找出此元件的额定电压值。(1)根据学过的电功率公式，只要测量出元件的某一物理量_______________，即可计算出它的额定电压值；(2)为较准确地测量，电流表的量程应选：，选用的定阻电阻Ro(要求从四个电阻中任选一个)为__________________；(3)在右方框中画出实验电路图．(4)按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量(用字母表示)．a．连接电路．b．.c..d．断开电路，整理器材．e．用测得的物理量和已知物理量表示计算元件额定电压的公式为：U额＝___________________________2、（2011•潮阳区模拟）小明用如图甲所示的实验电路做“测量小灯泡的电阻”实验．（1）图甲中的①和②表示电表，请你指出它们分别代表什么电表，①是________表，②是_______表．（2）小明刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的小雨一惊，提醒小明实验中有问题．小明想：我的实验连线没有出问题啊！请你帮助小明找出实验中两个操作不当之处：①_________________；②________________________．（3）当小明调节滑动变阻器使小灯泡两端的电压为2.5V，电流表的读数如图乙所示，则此时小灯泡的电阻是_________Ω．（4）做完实验后，小明将“测小灯泡的电阻”实验与“测定小灯泡的电功率”实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：________________________________（5）小明根据测量的多组实验数据，作出I一U图象（如图丙所示），结果发现图线不是直线，这表明灯泡的电流与电压不成正比．你认为原因是____________________________________________3、（2010•柳州）如图1是小明研究小灯泡电阻的实验电路图，如图2是根据实验数据绘出的U-I图．小灯泡标有“2V”字样，滑动变阻器R标有“20Ω1A”字样．（1）闭合开关前，小明应将滑动变阻器的滑片移到_____端．该实验中，滑动变阻器的作用是保护电路和_____________________________（2）小明闭合开关后发现灯不亮，电流表有示数，电压表无示数，故障原因可能是________________（3）小灯泡正常发光时，灯丝的电阻为______Ω．（4）同桌小华想用小明的实验器材测未知电阻的阻值，但他发现电压表已经损坏而无法使用，经过思考后，他从物理老师那里借采了一只定值电阻R0、两只开关和若干导线．①请你利用小华手边现有的器材，在右框中为小华设计一个测量未知电阻阻值的实验电路图（部分电路已画出）；②写出Rx的表达式：Rx=_______________．4、小明为测量小灯泡正常发光时的电阻(阻值约为10QΏ)，设计了图16所示的电路图。已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20ΏlA”字样。(1)图17是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。(2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。(3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是Ώ。5、（1）小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。（1）为了测出电阻RX的阻值，请你只添加两根导线完成图所示的实验电路的连接。（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX=。（2）某同学在进行“用伏安法测额定电压为2.5V小灯泡的额定电功...
