配气机构汽车发动机教学设计VIP免费

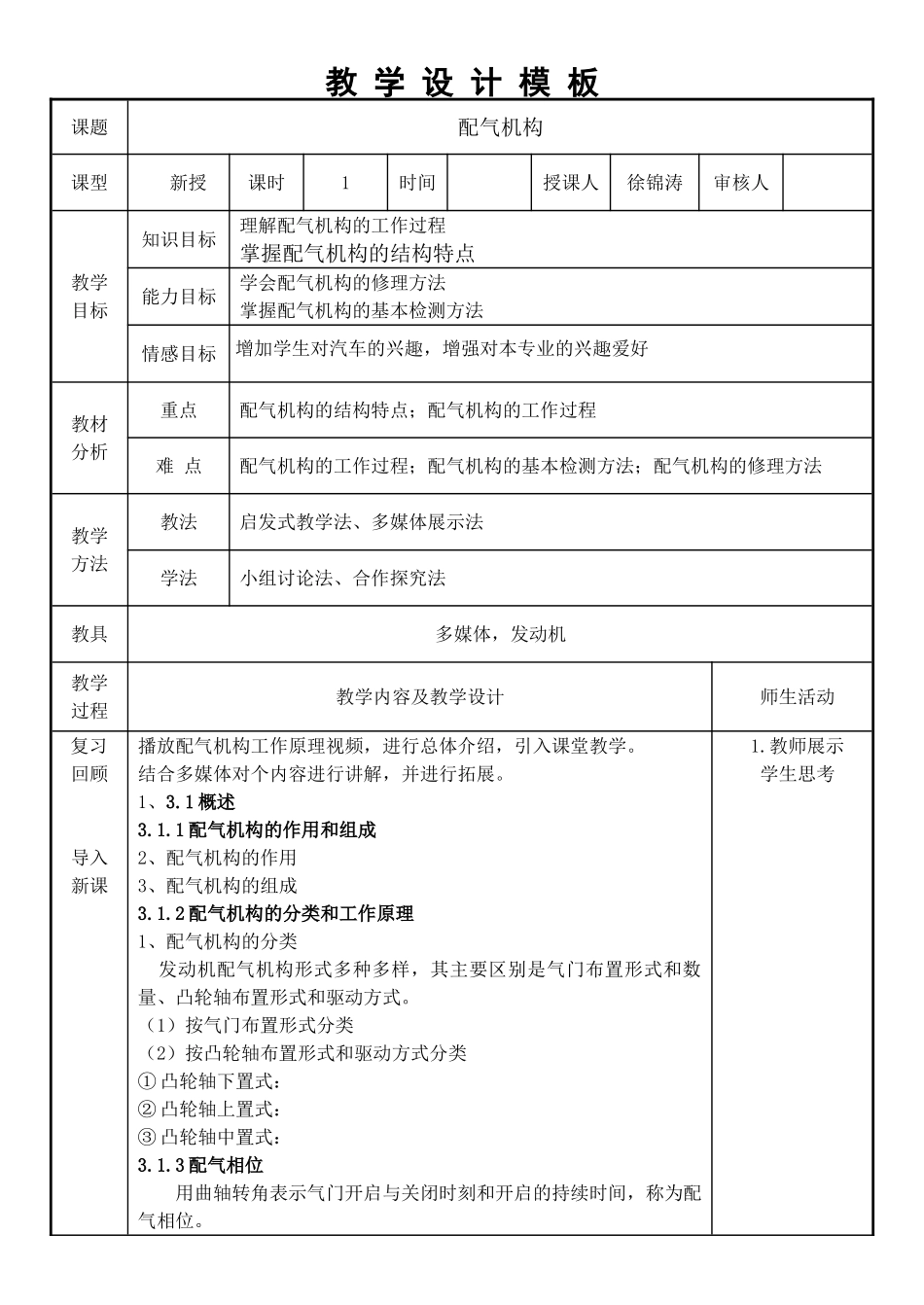

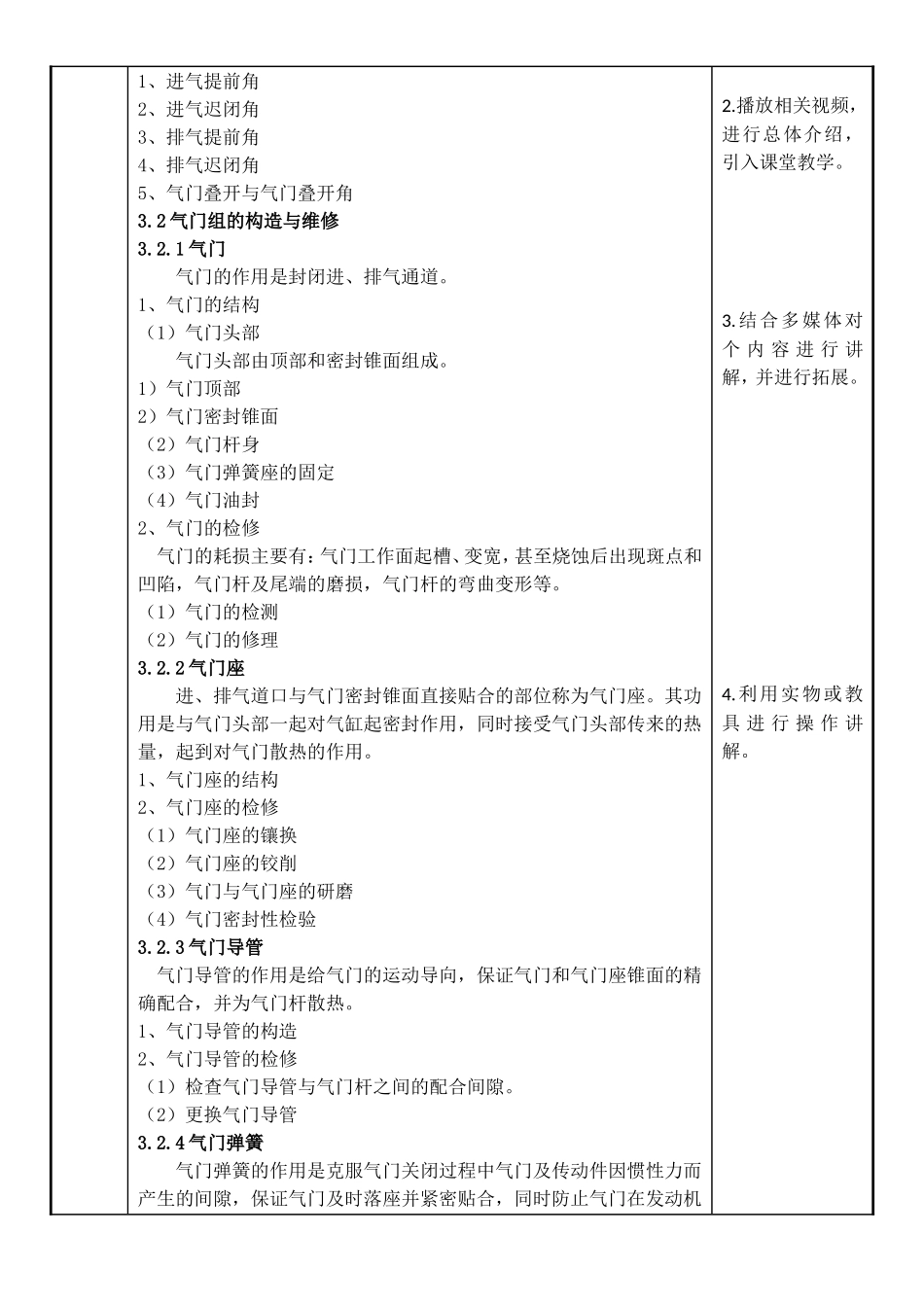

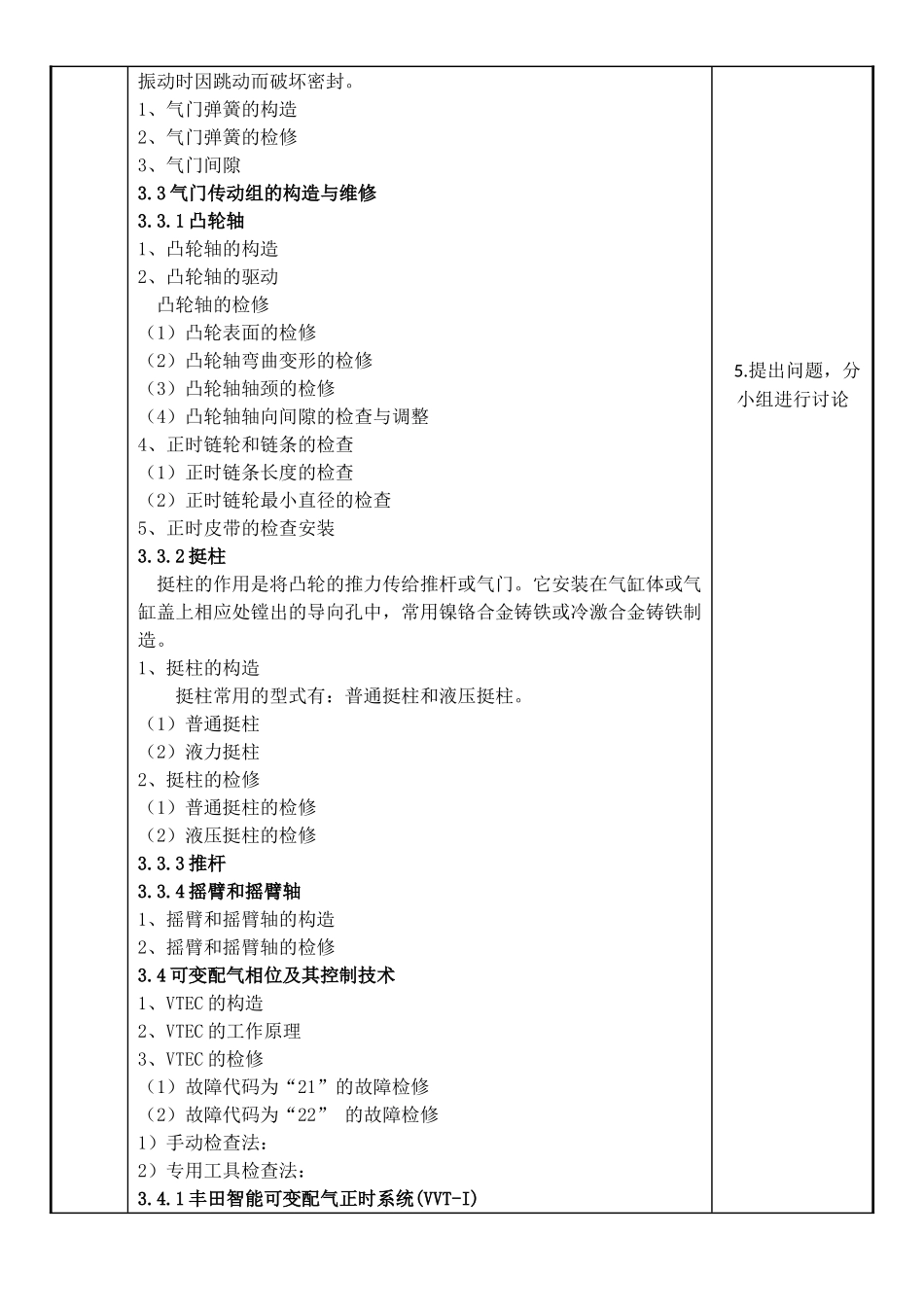

教学设计模板课题配气机构课型新授课时1时间授课人徐锦涛审核人教学目标知识目标理解配气机构的工作过程掌握配气机构的结构特点能力目标学会配气机构的修理方法掌握配气机构的基本检测方法情感目标增加学生对汽车的兴趣，增强对本专业的兴趣爱好教材分析重点配气机构的结构特点；配气机构的工作过程难点配气机构的工作过程；配气机构的基本检测方法；配气机构的修理方法教学方法教法启发式教学法、多媒体展示法学法小组讨论法、合作探究法教具多媒体，发动机教学过程教学内容及教学设计师生活动复习回顾导入新课播放配气机构工作原理视频，进行总体介绍，引入课堂教学。结合多媒体对个内容进行讲解，并进行拓展。1、3.1概述3.1.1配气机构的作用和组成2、配气机构的作用3、配气机构的组成3.1.2配气机构的分类和工作原理1、配气机构的分类发动机配气机构形式多种多样，其主要区别是气门布置形式和数量、凸轮轴布置形式和驱动方式。（1）按气门布置形式分类（2）按凸轮轴布置形式和驱动方式分类①凸轮轴下置式：②凸轮轴上置式：③凸轮轴中置式：3.1.3配气相位用曲轴转角表示气门开启与关闭时刻和开启的持续时间，称为配气相位。1.教师展示学生思考1、进气提前角2、进气迟闭角3、排气提前角4、排气迟闭角5、气门叠开与气门叠开角3.2气门组的构造与维修3.2.1气门气门的作用是封闭进、排气通道。1、气门的结构（1）气门头部气门头部由顶部和密封锥面组成。1）气门顶部2）气门密封锥面（2）气门杆身（3）气门弹簧座的固定（4）气门油封2、气门的检修气门的耗损主要有：气门工作面起槽、变宽，甚至烧蚀后出现斑点和凹陷，气门杆及尾端的磨损，气门杆的弯曲变形等。（1）气门的检测（2）气门的修理3.2.2气门座进、排气道口与气门密封锥面直接贴合的部位称为气门座。其功用是与气门头部一起对气缸起密封作用，同时接受气门头部传来的热量，起到对气门散热的作用。1、气门座的结构2、气门座的检修（1）气门座的镶换（2）气门座的铰削（3）气门与气门座的研磨（4）气门密封性检验3.2.3气门导管气门导管的作用是给气门的运动导向，保证气门和气门座锥面的精确配合，并为气门杆散热。1、气门导管的构造2、气门导管的检修（1）检查气门导管与气门杆之间的配合间隙。（2）更换气门导管3.2.4气门弹簧气门弹簧的作用是克服气门关闭过程中气门及传动件因惯性力而产生的间隙，保证气门及时落座并紧密贴合，同时防止气门在发动机2.播放相关视频，进行总体介绍，引入课堂教学。3.结合多媒体对个内容进行讲解，并进行拓展。4.利用实物或教具进行操作讲解。振动时因跳动而破坏密封。1、气门弹簧的构造2、气门弹簧的检修3、气门间隙3.3气门传动组的构造与维修3.3.1凸轮轴1、凸轮轴的构造2、凸轮轴的驱动凸轮轴的检修（1）凸轮表面的检修（2）凸轮轴弯曲变形的检修（3）凸轮轴轴颈的检修（4）凸轮轴轴向间隙的检查与调整4、正时链轮和链条的检查（1）正时链条长度的检查（2）正时链轮最小直径的检查5、正时皮带的检查安装3.3.2挺柱挺柱的作用是将凸轮的推力传给推杆或气门。它安装在气缸体或气缸盖上相应处镗出的导向孔中，常用镍铬合金铸铁或冷激合金铸铁制造。1、挺柱的构造挺柱常用的型式有：普通挺柱和液压挺柱。（1）普通挺柱（2）液力挺柱2、挺柱的检修（1）普通挺柱的检修（2）液压挺柱的检修3.3.3推杆3.3.4摇臂和摇臂轴1、摇臂和摇臂轴的构造2、摇臂和摇臂轴的检修3.4可变配气相位及其控制技术1、VTEC的构造2、VTEC的工作原理3、VTEC的检修（1）故障代码为“21”的故障检修（2）故障代码为“22”的故障检修1）手动检查法：2）专用工具检查法：3.4.1丰田智能可变配气正时系统(VVT-I)5.提出问题，分小组进行讨论丰田VVT-i系统用于控制进气门凸轮轴在50°范围内调整凸轮轴转角，使配气正时满足有优化控制发动机工作状态的要求，从而提高发动机在所有转速范围内的动力性、经济性和降低尾气的排放。1、丰田VVT-i系统的构造（1）VVT-i控制器的结构（2）VVT-i工作原理2、丰田VVT-i系统的检修（1）凸轮轴的拆卸与检修课堂小结配气机构的工作过程配气机构的结构特点布置作业1．配气机构的功用是什么？由什么组...
