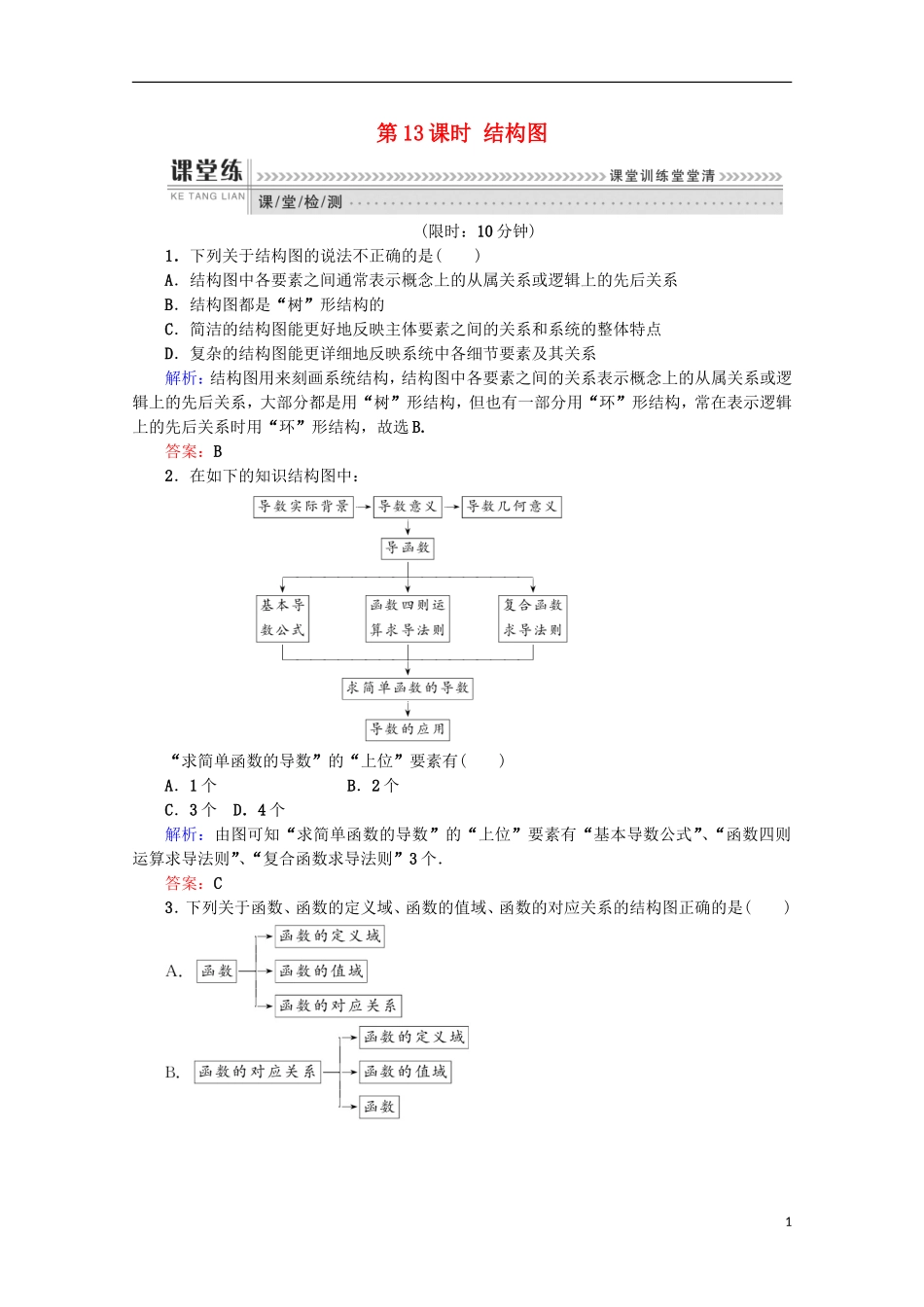

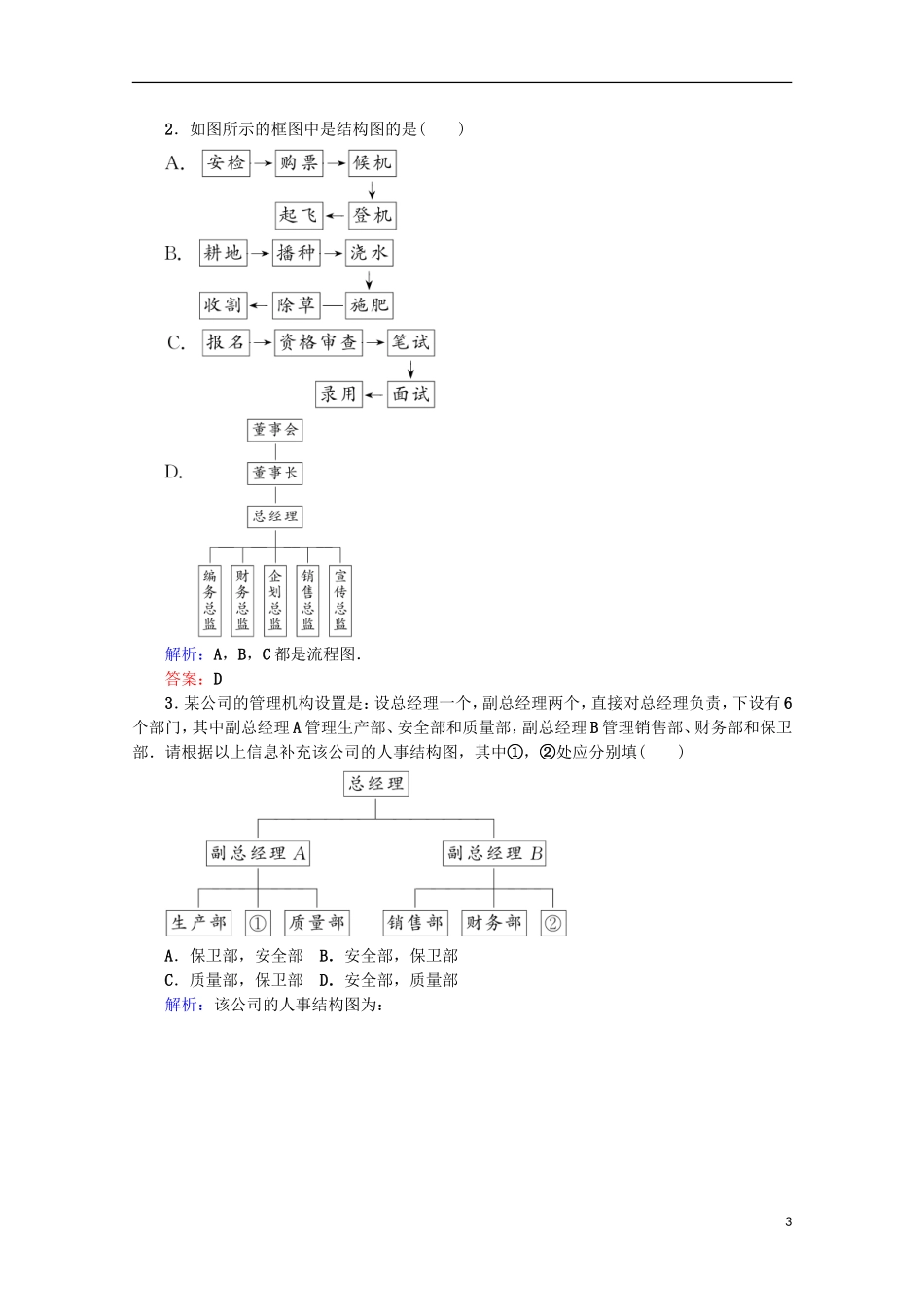

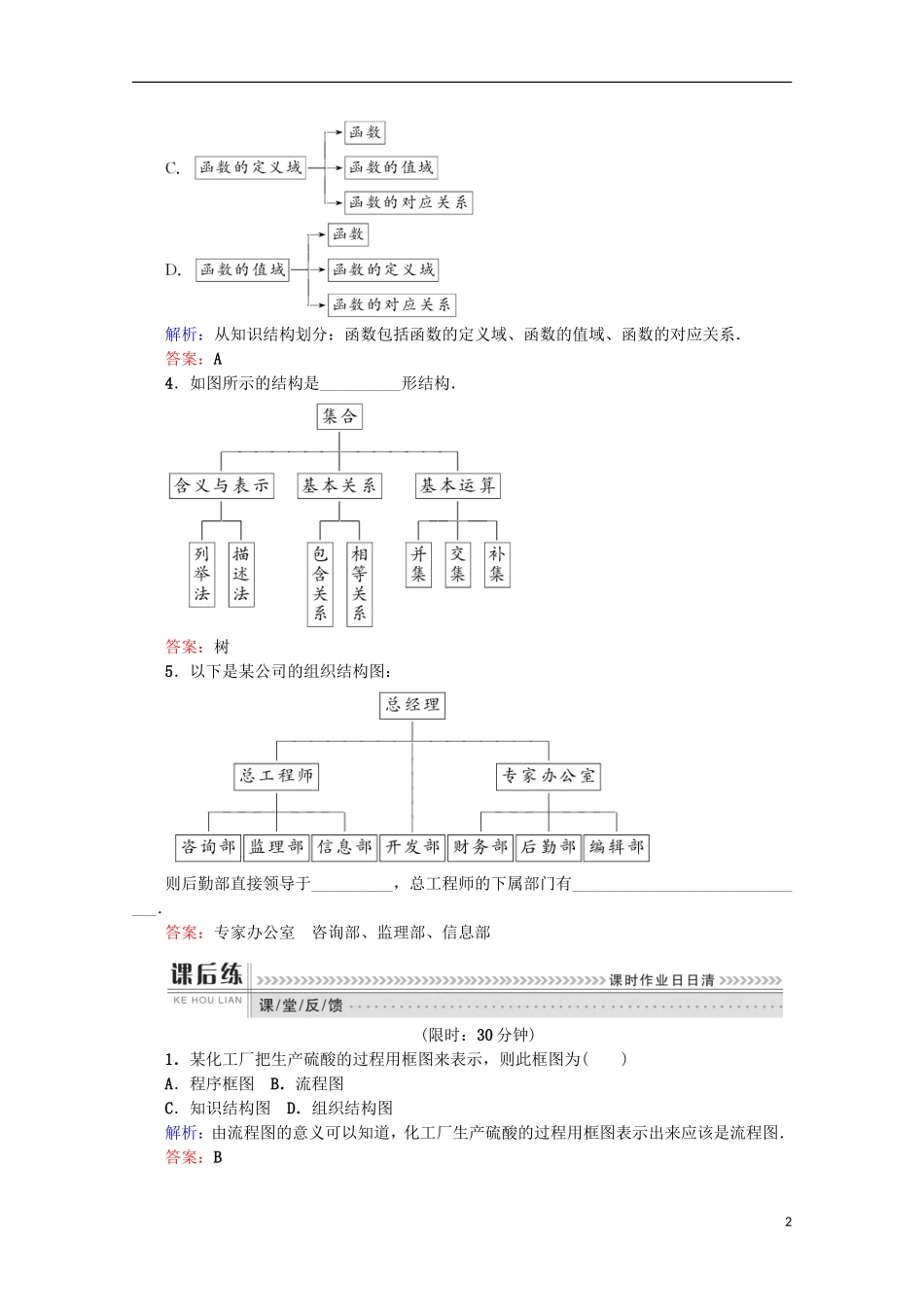

第13课时结构图(限时：10分钟)1．下列关于结构图的说法不正确的是()A．结构图中各要素之间通常表示概念上的从属关系或逻辑上的先后关系B．结构图都是“树”形结构的C．简洁的结构图能更好地反映主体要素之间的关系和系统的整体特点D．复杂的结构图能更详细地反映系统中各细节要素及其关系解析：结构图用来刻画系统结构，结构图中各要素之间的关系表示概念上的从属关系或逻辑上的先后关系，大部分都是用“树”形结构，但也有一部分用“环”形结构，常在表示逻辑上的先后关系时用“环”形结构，故选B.答案：B2．在如下的知识结构图中：“求简单函数的导数”的“上位”要素有()A．1个B．2个C．3个D．4个解析：由图可知“求简单函数的导数”的“上位”要素有“基本导数公式”、“函数四则运算求导法则”、“复合函数求导法则”3个．答案：C3．下列关于函数、函数的定义域、函数的值域、函数的对应关系的结构图正确的是()1解析：从知识结构划分：函数包括函数的定义域、函数的值域、函数的对应关系．答案：A4．如图所示的结构是__________形结构．答案：树5．以下是某公司的组织结构图：则后勤部直接领导于__________，总工程师的下属部门有______________________________．答案：专家办公室咨询部、监理部、信息部(限时：30分钟)1．某化工厂把生产硫酸的过程用框图来表示，则此框图为()A．程序框图B．流程图C．知识结构图D．组织结构图解析：由流程图的意义可以知道，化工厂生产硫酸的过程用框图表示出来应该是流程图．答案：B22．如图所示的框图中是结构图的是()解析：A，B，C都是流程图．答案：D3．某公司的管理机构设置是：设总经理一个，副总经理两个，直接对总经理负责，下设有6个部门，其中副总经理A管理生产部、安全部和质量部，副总经理B管理销售部、财务部和保卫部．请根据以上信息补充该公司的人事结构图，其中①，②处应分别填()A．保卫部，安全部B．安全部，保卫部C．质量部，保卫部D．安全部，质量部解析：该公司的人事结构图为：3由图可得①②处分别应填安全部和保卫部，故选B.答案：B4．下面是三角形的分类结构图，其中不正确的是()解析：三角形按角分类可得A，C两项正确；若按边分类，则D项正确，B项不正确．答案：B5．下列结构图中要素之间表示从属关系的是()4解析：选项C结构图中，函数的性质包含函数的单调性、奇偶性、周期性，故是从属关系，其余三个选项各要素都是逻辑上的先后关系．答案：C6．把两条直线的位置关系填入结构图中的M，N，E，F中，顺序较为恰当的是__________．①平行②垂直③相交④斜交解析：根据两条直线的位置关系，分析四个答案中的要素之间的关系，①③均为逻辑关系，②④是从属关系．答案：①③②④7．如图所示，其表示的是“圆”的__________结构图．解析：由结构图的特征知该结构图为圆的知识结构图．答案：知识8．已知：在上面的结构图中“等差数列”与“等比数列”的“下位”要素有__________________5__________________．解析：由结构图可知“等差数列”与“等比数列”的“下位”要素有：定义，通项公式，性质，前n项和公式．答案：定义，通项公式，性质，前n项和公式9．国内知名网站搜狐设有房地产频道，其栏目结构图如图所示：(1)某人若上网搜索租房信息应如何操作？(2)某人在建材装修方面有法律咨询方面需求应如何操作？解析：(1)搜索租房信息：打开搜狐网站→房地产频道→租房搜索即可．(2)建材装修方面法律咨询：打开搜狐网站→房地产频道→建材装修→律师楼．6
