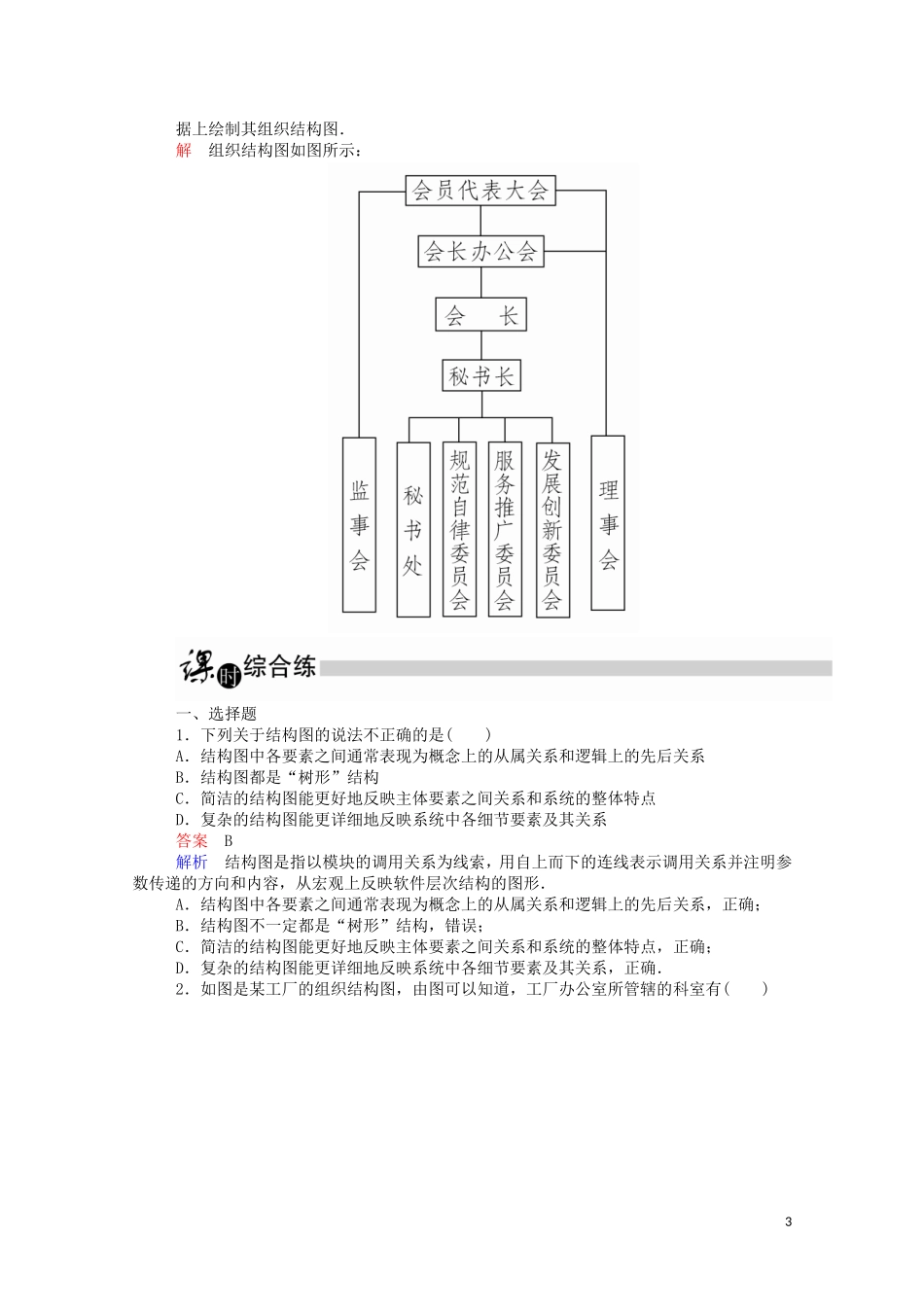

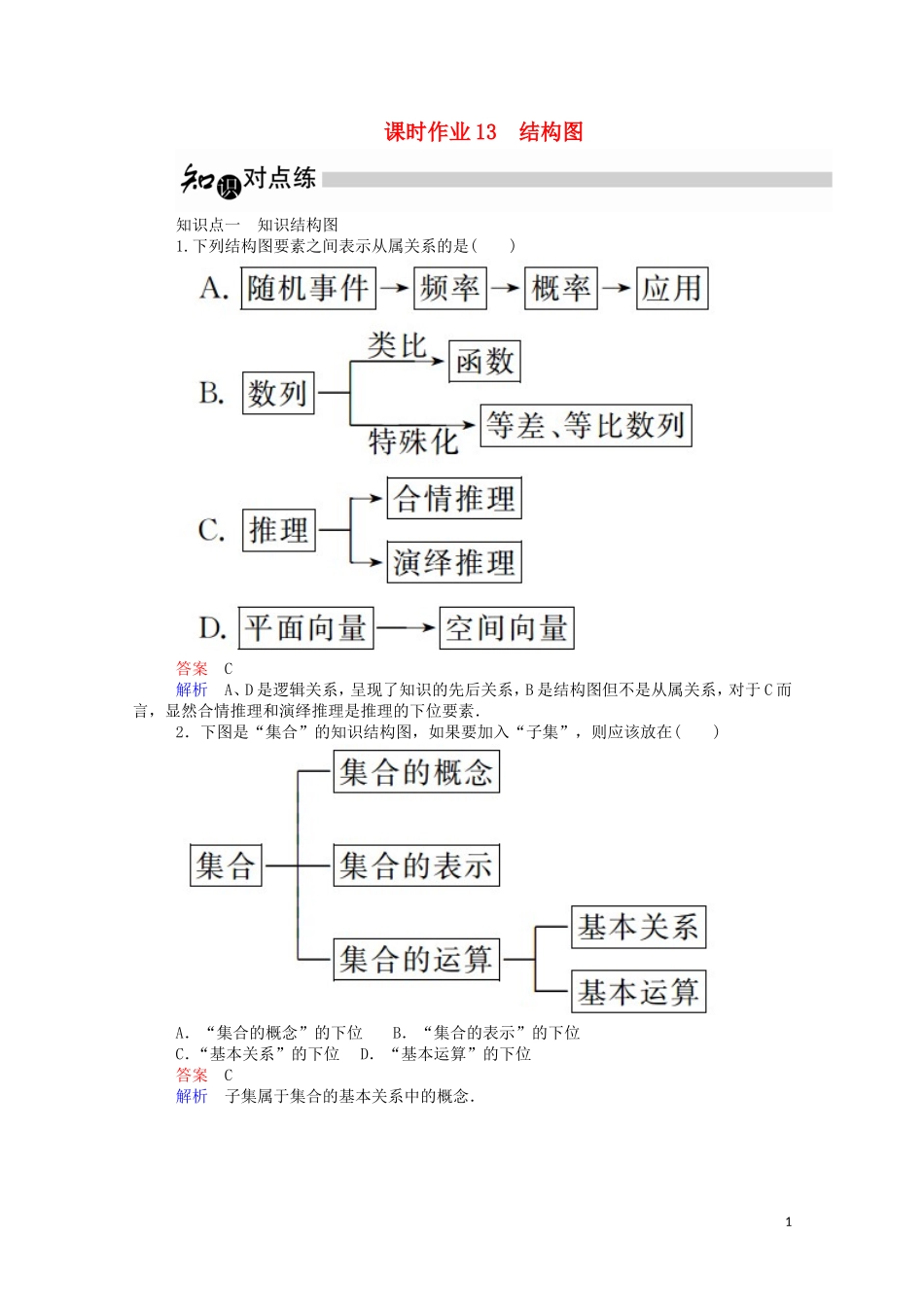

课时作业13结构图知识点一知识结构图1.下列结构图要素之间表示从属关系的是()答案C解析A、D是逻辑关系，呈现了知识的先后关系，B是结构图但不是从属关系，对于C而言，显然合情推理和演绎推理是推理的下位要素．2．下图是“集合”的知识结构图，如果要加入“子集”，则应该放在()A．“集合的概念”的下位B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位答案C解析子集属于集合的基本关系中的概念．13．如图，则等边三角形可排在构成要素________之后(填序号)答案①解析等边三角形是各角均为60°的锐角三角形.知识点二组织结构图4.现有爬行、哺乳、飞行三类动物，其中蛇、地龟属于爬行动物；狼、狗属于哺乳动物；鹰、长尾雀属于飞行动物，请你把下列结构图补充完整．答案①哺乳动物②地龟③长尾雀解析设计的这个结构图从整体上要反映数的结构，从左向右要反应的是要素之间的从属关系，在画结构图时，应根据具体需要确定复杂程度．同时，要注意结构图通常按照从上到下，从左到右的方向顺序表示，各要素间的从属关系较多时，常用方向箭头示意．5．如图所示的是有关函数的结构图，由图可知基本初等函数(Ⅰ)包括________，函数与映射的关系是________．答案指数函数、对数函数、幂函数函数是一类特殊的映射解析理解函数的知识结构即可求解.知识点三结构图的应用6.北京期货商会组织结构设置如下：(1)会员代表大会下设监事会、会长办公会，而会员代表大会与会长办公会共同管辖理事会；(2)会长办公会下设会长，会长管理秘书长；(3)秘书长分管秘书处、规范自律委员会、服务推广委员会、发展创新委员会．2据上绘制其组织结构图．解组织结构图如图所示：一、选择题1．下列关于结构图的说法不正确的是()A．结构图中各要素之间通常表现为概念上的从属关系和逻辑上的先后关系B．结构图都是“树形”结构C．简洁的结构图能更好地反映主体要素之间关系和系统的整体特点D．复杂的结构图能更详细地反映系统中各细节要素及其关系答案B解析结构图是指以模块的调用关系为线索，用自上而下的连线表示调用关系并注明参数传递的方向和内容，从宏观上反映软件层次结构的图形．A．结构图中各要素之间通常表现为概念上的从属关系和逻辑上的先后关系，正确；B．结构图不一定都是“树形”结构，错误；C．简洁的结构图能更好地反映主体要素之间关系和系统的整体特点，正确；D．复杂的结构图能更详细地反映系统中各细节要素及其关系，正确．2．如图是某工厂的组织结构图，由图可以知道，工厂办公室所管辖的科室有()3A．销售科、后勤科、宣传科B．汽车队、接待科、宣传科C．生产部、销售科、后勤科D．生产部、汽车队、宣传科答案B解析由结构图可知工厂办公室的“下位”要素共有3个，分别为汽车队、接待科、宣传科．3．如图所示是数列一章的知识结构图，下列说法正确的是()A．“概念”与“分类”是从属关系B．“等差数列”与“等比数列”是从属关系C．“数列”与“等差数列”是从属关系D．“数列”与“等差数列”是从属关系，但“数列”与“分类”不是从属关系答案C解析“概念”与“分类”是并列关系；“等差数列”与“等比数列”是并列关系；“数列”与“等差数列”，“数列”与“分类”都是从属关系，故在A、B、C、D四个选项中只有C正确．4．如图是人教A版选修1－2第二章“推理与证明”的知识结构图(部分)，如果要加入知识点“三段论”，那么应该放在图中()4A．“①”处B．“②”处C．“③”处D．“④”处答案B解析三段论是演绎推理的内容，因此应放在“②”处．5．把平面内两条直线的位置关系填入结构图中的M、N、E、F中，顺序较为恰当的是()①平行'②垂直'③相交'④斜交A．①②③④B．①④②③C．①③②④D．②①④③答案C解析平行无交点，而垂直、相交、斜交都有交点，垂直与斜交是并列的，都隶属于相交．二、填空题6．如图是一商场制订销售计划时的局部结构图，则“计划”受影响的主要要素有________个．5答案3解析影响“计划”的主要要素是3个“上位要素”：政府行为、策划部、社会需求．7．如图所示：则“函数的应用”包括的主要内容有：________.答案函数与方程，函数模型及其应用解析由结...
