初中物理电表的专题VIP免费

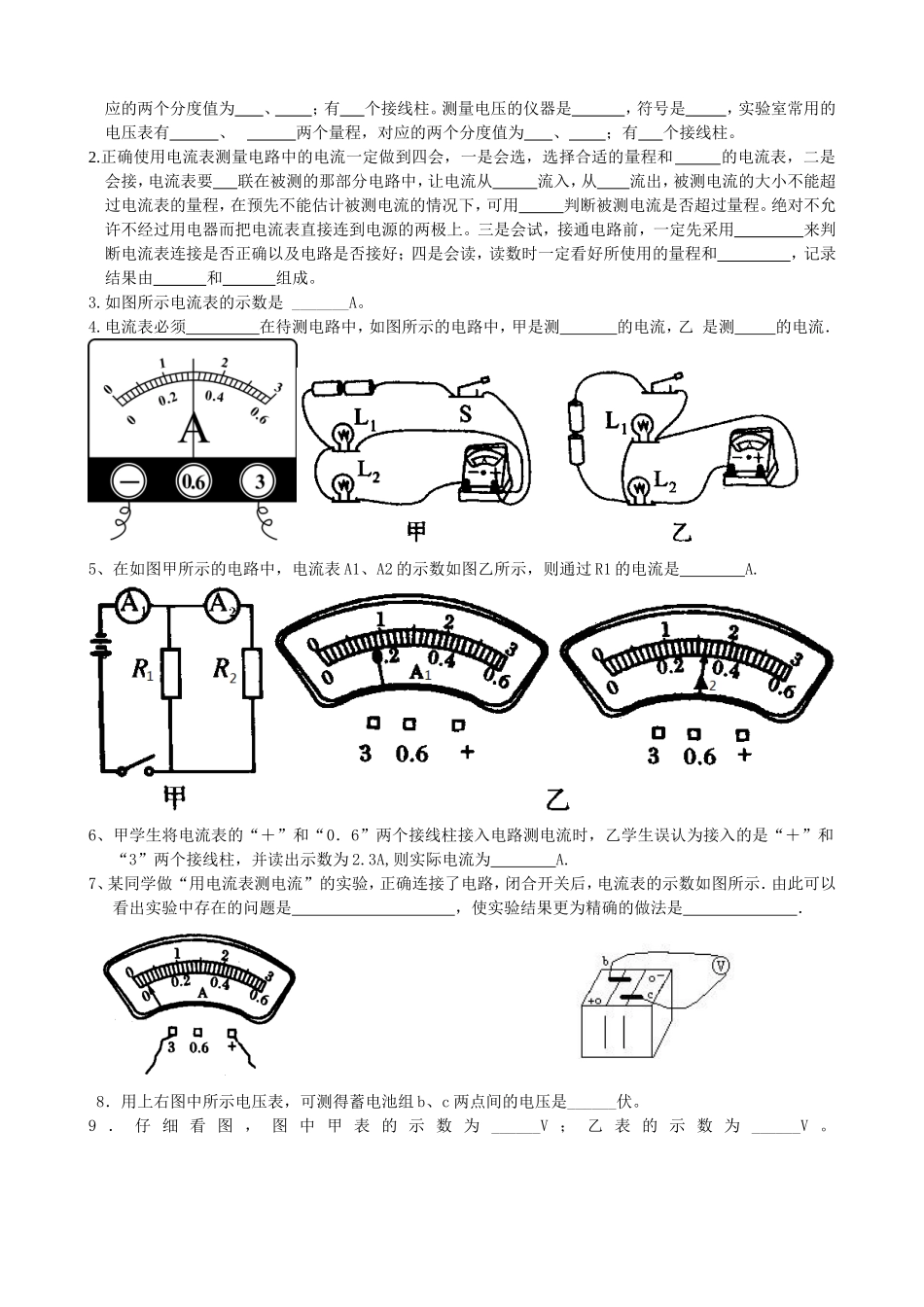

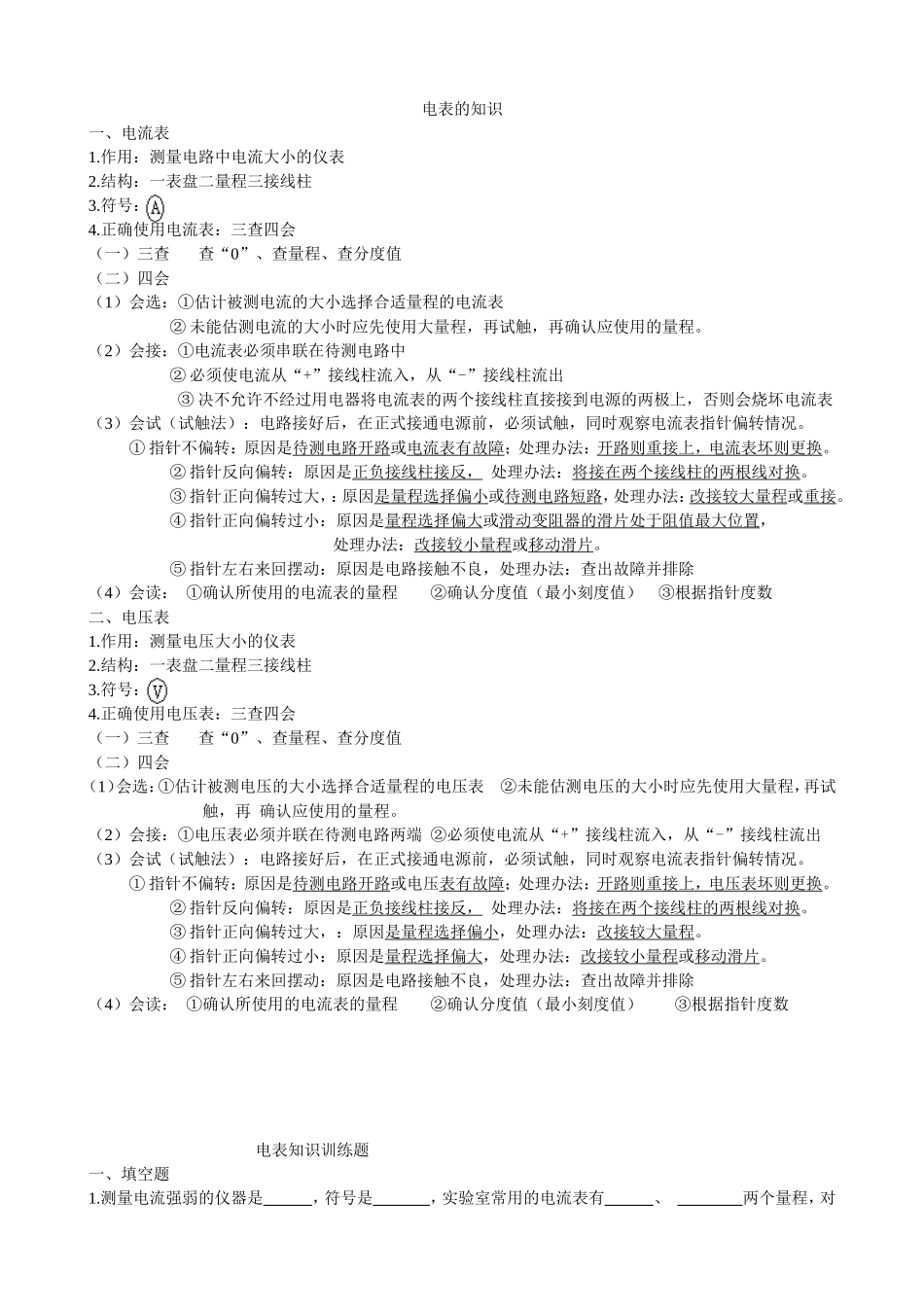

电表的知识一、电流表1.作用：测量电路中电流大小的仪表2.结构：一表盘二量程三接线柱3.符号：4.正确使用电流表：三查四会（一）三查查“0”、查量程、查分度值（二）四会（1）会选：①估计被测电流的大小选择合适量程的电流表②未能估测电流的大小时应先使用大量程，再试触，再确认应使用的量程。（2）会接：①电流表必须串联在待测电路中②必须使电流从“+”接线柱流入，从“-”接线柱流出③决不允许不经过用电器将电流表的两个接线柱直接接到电源的两极上，否则会烧坏电流表（3）会试（试触法）：电路接好后，在正式接通电源前，必须试触，同时观察电流表指针偏转情况。①指针不偏转：原因是待测电路开路或电流表有故障；处理办法：开路则重接上，电流表坏则更换。②指针反向偏转：原因是正负接线柱接反，处理办法：将接在两个接线柱的两根线对换。③指针正向偏转过大，：原因是量程选择偏小或待测电路短路，处理办法：改接较大量程或重接。④指针正向偏转过小：原因是量程选择偏大或滑动变阻器的滑片处于阻值最大位置，处理办法：改接较小量程或移动滑片。⑤指针左右来回摆动：原因是电路接触不良，处理办法：查出故障并排除（4）会读：①确认所使用的电流表的量程②确认分度值（最小刻度值）③根据指针度数二、电压表1.作用：测量电压大小的仪表2.结构：一表盘二量程三接线柱3.符号：4.正确使用电压表：三查四会（一）三查查“0”、查量程、查分度值（二）四会（1）会选：①估计被测电压的大小选择合适量程的电压表②未能估测电压的大小时应先使用大量程，再试触，再确认应使用的量程。（2）会接：①电压表必须并联在待测电路两端②必须使电流从“+”接线柱流入，从“-”接线柱流出（3）会试（试触法）：电路接好后，在正式接通电源前，必须试触，同时观察电流表指针偏转情况。①指针不偏转：原因是待测电路开路或电压表有故障；处理办法：开路则重接上，电压表坏则更换。②指针反向偏转：原因是正负接线柱接反，处理办法：将接在两个接线柱的两根线对换。③指针正向偏转过大，：原因是量程选择偏小，处理办法：改接较大量程。④指针正向偏转过小：原因是量程选择偏大，处理办法：改接较小量程或移动滑片。⑤指针左右来回摆动：原因是电路接触不良，处理办法：查出故障并排除（4）会读：①确认所使用的电流表的量程②确认分度值（最小刻度值）③根据指针度数电表知识训练题一、填空题1.测量电流强弱的仪器是，符号是，实验室常用的电流表有、两个量程，对应的两个分度值为、；有个接线柱。测量电压的仪器是，符号是，实验室常用的电压表有、两个量程，对应的两个分度值为、；有个接线柱。2.正确使用电流表测量电路中的电流一定做到四会，一是会选，选择合适的量程和的电流表，二是会接，电流表要联在被测的那部分电路中，让电流从流入，从流出，被测电流的大小不能超过电流表的量程，在预先不能估计被测电流的情况下，可用判断被测电流是否超过量程。绝对不允许不经过用电器而把电流表直接连到电源的两极上。三是会试，接通电路前，一定先采用来判断电流表连接是否正确以及电路是否接好；四是会读，读数时一定看好所使用的量程和，记录结果由和组成。3.如图所示电流表的示数是_______A。4.电流表必须在待测电路中，如图所示的电路中，甲是测的电流，乙是测的电流．5、在如图甲所示的电路中，电流表A1、A2的示数如图乙所示，则通过R1的电流是A.6、甲学生将电流表的“＋”和“0．6”两个接线柱接入电路测电流时，乙学生误认为接入的是“＋”和“3”两个接线柱，并读出示数为2.3A,则实际电流为A.7、某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如图所示．由此可以看出实验中存在的问题是，使实验结果更为精确的做法是．8．用上右图中所示电压表，可测得蓄电池组b、c两点间的电压是______伏。9．仔细看图，图中甲表的示数为______V；乙表的示数为______V。10.如图所示电阻箱，其示数为Ω，电阻箱的阻值变化范围是Ω到9999Ω之间的任意整数阻值。11.如图是测量电阻的仪表的示意图，则该电阻的大小为。12、甲学生将电压表的“＋”和“3”两个接线柱...
