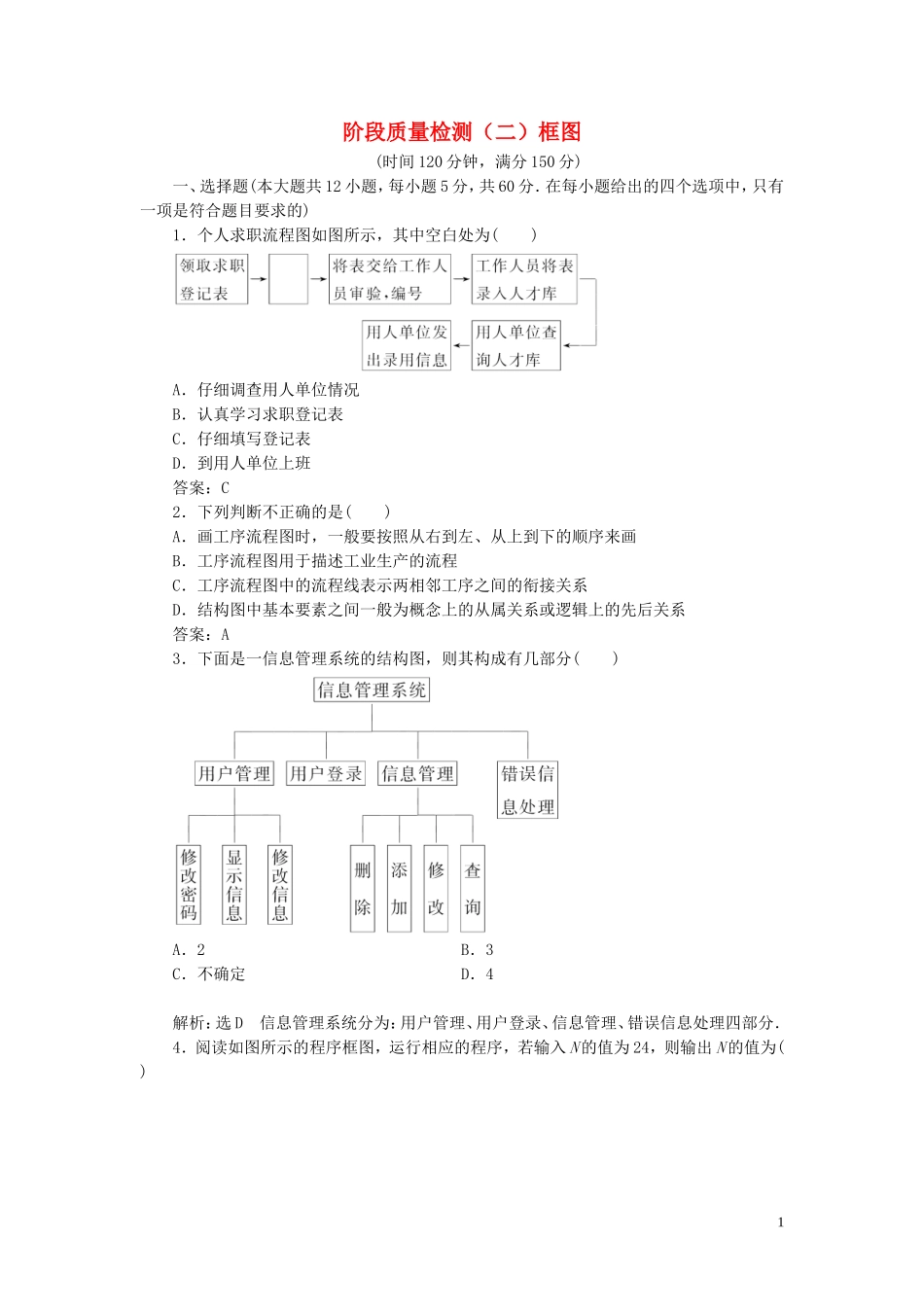

阶段质量检测（二）框图(时间120分钟，满分150分)一、选择题(本大题共12小题，每小题5分，共60分．在每小题给出的四个选项中，只有一项是符合题目要求的)1．个人求职流程图如图所示，其中空白处为()A．仔细调查用人单位情况B．认真学习求职登记表C．仔细填写登记表D．到用人单位上班答案：C2．下列判断不正确的是()A．画工序流程图时，一般要按照从右到左、从上到下的顺序来画B．工序流程图用于描述工业生产的流程C．工序流程图中的流程线表示两相邻工序之间的衔接关系D．结构图中基本要素之间一般为概念上的从属关系或逻辑上的先后关系答案：A3．下面是一信息管理系统的结构图，则其构成有几部分()A．2B．3C．不确定D．4解析：选D信息管理系统分为：用户管理、用户登录、信息管理、错误信息处理四部分．4．阅读如图所示的程序框图，运行相应的程序，若输入N的值为24，则输出N的值为()1A．0B．1C．2D．3解析：选C第一次循环，24能被3整除，N＝＝8>3；第二次循环，8不能被3整除，N＝8－1＝7>3；第三次循环，7不能被3整除，N＝7－1＝6>3；第四次循环，6能被3整除，N＝＝2<3，结束循环，故输出N的值为2.5．如图所示的流程图中，输出d的含义是()A．点(x0，y0)到直线Ax＋By＋C＝0的距离B．点(x0，y0)到直线Ax＋By＋C＝0的距离的平方C．点(x0，y0)到直线Ax＋By＋C＝0的距离的倒数D．两条平行线间的距离解析：选A由流程图，得d＝表示点(x0，y0)到直线Ax＋By＋C＝0的距离．6．某学校的组织结构图如图所示．则保卫科的直接领导是()A．副校长乙B．校长C．政教处D．副校长甲2解析：选A由组织结构图知，保卫科由副校长乙直接领导．7．实数的结构图如图所示，其中①②③三个框中的内容分别是()A．有理数，零，整数B．有理数，整数，零C．零，有理数，整数D．整数，有理数，零解析：选B有理数和无理数并列，整数和分数并列，零和正整数、负整数并列．8．下面的程序框图，如果输入三个实数a，b，c，要求输出这三个数中最大的数，那么在空白的判断框中，应该填入下面四个选项中的()A．c>x?B．x>c?C．c>b?D．b>c?解析：选A由题意输出的应为x与c中较大者，输出的是x，∴应填c>x.9.如图所示的程序框图是为了求出满足3n－2n>1000的最小偶数n，那么在◇和▭两个空白框中，可以分别填入()A．A>1000？和n＝n＋1B．A>1000？和n＝n＋2C．A≤1000？和n＝n＋1D．A≤1000？和n＝n＋2解析：选D程序框图中A＝3n－2n，且判断框内的条件不满足时输出n，所以判断框中应填入A≤1000？.由于初始值n＝0，要求满足A＝3n－2n>1000的最小偶数，故执行框中应填入n＝n＋2.310．如图所示的框图是某班级班委会的()A．知识结构图B．组织结构图C．体系结构图D．关系结构图解析：选B题中框图为班级班委会建设情况，属组织结构图．11.执行如图所示的流程图，若输入a＝6，b＝1，则输出的x值是()A．0B．1C．2D．3解析：选C第一次循环后，x＝|6－1|＝5，a＝4，b＝6；第二次循环后，x＝|4－6|＝2，a＝2，b＝3.此时，已不满足循环条件：x>2，循环结束．所以输出的x的值是2.12．某市质量技术监督局计量认证审查流程图如下图所示，从图中可知，在审查过程中可能不通过的环节有几处()A．1B．2C．3D．4解析：选C由审查流程图可知有3个判断框，即有3处审查可能不通过．4二、填空题(本大题共4小题，每小题5分，共20分，请把正确的答案填在题中的横线上)13．如图，一名中学生在家庭范围内推广“节水工程”——淘米、洗菜的水留下来擦地或者浇花，洗衣服的水留下冲卫生间．这样全家一个月节省水费10多元，一年就节约120多元．你想知道这名中学生是如何去做的吗？完成上图，(1)________________，(2)____________．答案：(1)淘米、洗菜水(2)冲卫生间14．阅读如图所示的算法框图，运行相应的程序，则输出i的值为________．解析：由框图知，a＝1,i＝0；i＝1，a＝2；i＝2，a＝5；i＝3，a＝16；i＝4，a＝65＞50.则输出i＝4.答案：415．如图是用函数拟合解决实际问题的流程图，则①②处应填入的内容为：①________________；②________________.解析：根据函数拟合解决实际问题方法，①处为画散点图，②处为求函数模型．答案：①画散点图②求函数模型16...
