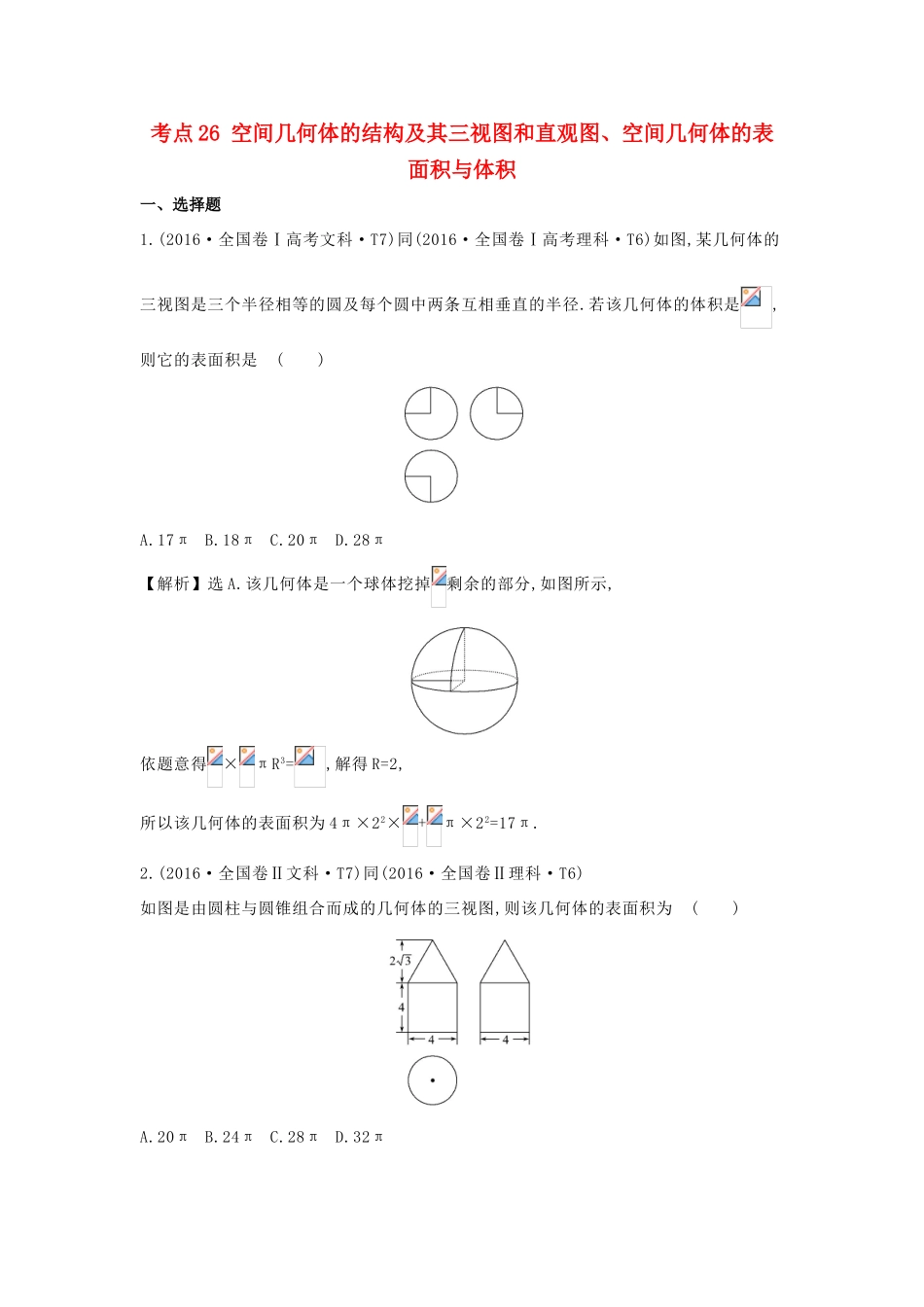

考点26空间几何体的结构及其三视图和直观图、空间几何体的表面积与体积一、选择题1.(2016·全国卷Ⅰ高考文科·T7)同(2016·全国卷Ⅰ高考理科·T6)如图,某几何体的三视图是三个半径相等的圆及每个圆中两条互相垂直的半径.若该几何体的体积是,则它的表面积是()A.17πB.18πC.20πD.28π【解析】选A.该几何体是一个球体挖掉剩余的部分,如图所示,依题意得×πR3=,解得R=2,所以该几何体的表面积为4π×22×+π×22=17π.2.(2016·全国卷Ⅱ文科·T7)同(2016·全国卷Ⅱ理科·T6)如图是由圆柱与圆锥组合而成的几何体的三视图,则该几何体的表面积为()A.20πB.24πC.28πD.32π【解题指南】观察三视图,确定圆柱和圆锥的底面半径和高,再利用表面积是各个面的和进行计算.【解析】选C.几何体是圆锥与圆柱的组合体,设圆柱底面圆半径为r,周长为c,圆锥母线长为,圆柱高为h.由图得r=2,c=2πr=4π,h=4,由勾股定理得:==4,S表=πr2+ch+c=4π+16π+8π=28π.3.(2016·全国卷Ⅱ文科·T4)体积为8的正方体的顶点都在同一球面上,则该球的表面积为()A.12πB.πC.8πD.4π【解题指南】利用正方体的体对角线就是球的直径求解.【解析】选A.因为正方体的体积为8,所以正方体的棱长为2,其体对角线长为2,所以正方体的外接球的半径为,所以球的表面积为4π·()2=12π.4.(2016·全国卷Ⅲ·文科·T10)与(2016·全国卷3·理科·T9)相同如图,网格纸上小正方形的边长为1,粗实线画出的是某多面体的三视图,则该多面体的表面积为()A.18+36B.54+18C.90D.81【解题指南】根据三视图作出原几何体是关键.【解析】选B.根据三视图可知原几何体是一个斜四棱柱,上下底面为边长为3的正方形,左右为底边长为3,侧棱为3的矩形,前后为底边为3,侧棱为3的平行四边形,且底边上的高为6,所以S=9+9+18+18+9+9=54+18.5.(2016·全国卷Ⅲ·文科·T11)与(2016·全国卷3·理科·T10)相同在封闭的直三棱柱ABC-A1B1C1内有一个体积为V的球.若AB⊥BC,AB=6,BC=8,AA1=3,则V的最大值是()A.4πB.C.6πD.【解题指南】注意当球和直三棱柱的三个侧面内切时,球已不在直三棱柱内.【解析】选B.当球的半径最大时,球的体积最大.在直三棱柱内,当球和三个侧面都相切时,因为AB⊥BC,AB=6,BC=8,所以AC=10,底面的内切圆的半径即为此时球的半径r==2,直径为4>侧棱.所以球的最大直径为3,半径为,此时体积V=.6.(2016·山东高考文科·T5)同(2016·山东高考理科·T5)一个由半球和四棱锥组成的几何体,其三视图如图所示.则该几何体的体积为()A.+πB.+πC.+πD.1+π【解题指南】充分利用三视图各测度的数值,还原几何体本身各测度的数值,进而求其体积.【解析】选C.由三视图可知,半球的半径为,四棱锥底面正方形边长为1,高为1,所以该组合体的体积=π·×+×1×1×1=+π.7.(2016·天津高考文科·T3)将一个长方体沿相邻三个面的对角线截去一个棱锥,得到的几何体的正视图与俯视图如图所示,则该几何体的侧视图为()【解题指南】利用正视图和俯视图进行判断.【解析】选B.由题意得截去的是长方体前右上方顶点.8.(2016·北京高考理科·T6)某三棱锥的三视图如图所示,则该三棱锥的体积为()A.B.C.D.1【解题指南】三棱锥的体积为Sh.【解析】选A.通过三视图可还原几何体为如图所示的三棱锥,则通过侧视图得高h=1,底面积S=×1×1=,所以体积V=Sh=.二、填空题9.(2016·浙江高考理科·T11)某几何体的三视图如图所示(单位:cm),则该几何体的表面积是cm2,体积是cm3.【解题指南】先由三视图还原几何体再进行求解.【解析】几何体为两个相同长方体组合而成,长方体的长宽高分别为4,2,2,所以体积为2×(2×2×4)=32(cm3),由于两个长方体重叠部分为一个边长为2的正方形,所以表面积为2(2×2×2+2×4×4)-2×2×2=72(cm2).答案:723210.(2016·浙江高考理科·T14)如图,在△ABC中,AB=BC=2,∠ABC=120°.若平面ABC外的点P和线段AC上的点D,满足PD=DA,PB=BA,则四面体PBCD的体积的最大值是.【解题指南】利用三棱锥的体积公式表示出体积,再利用不等式求最值.【解析】结合图形利用不等式的放缩进行求值,注意基本不等式的适用条件.在△ABC中,AB=BC=2,∠ABC=120°,所以AC=,设CD=x,则AD=2-x,所以PD=2-x,所以VP-BCD=S△BCD·h≤×BC·CDsin3...
