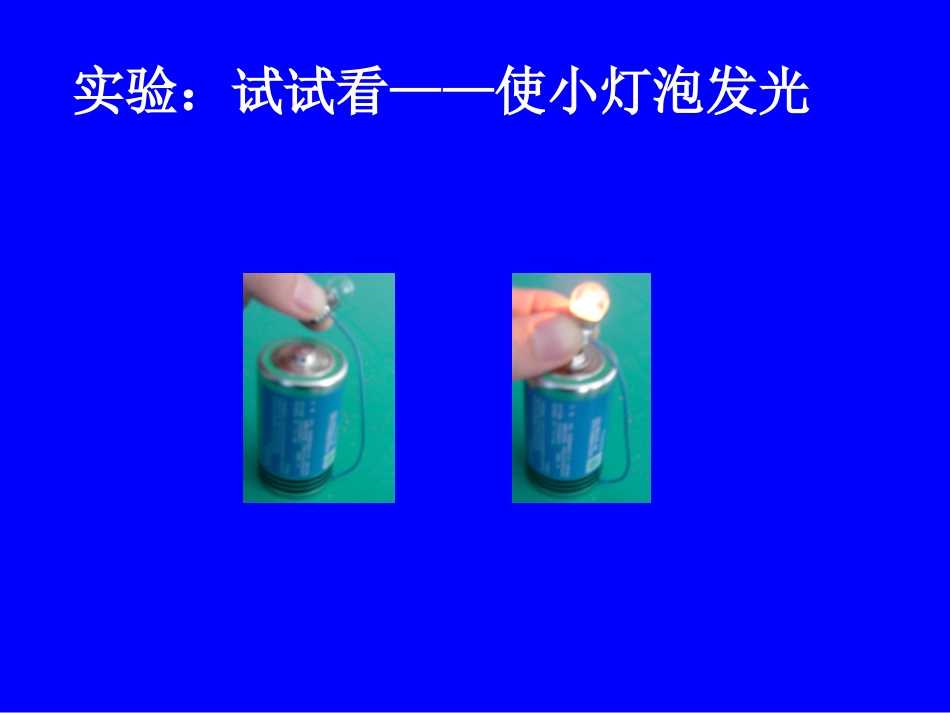

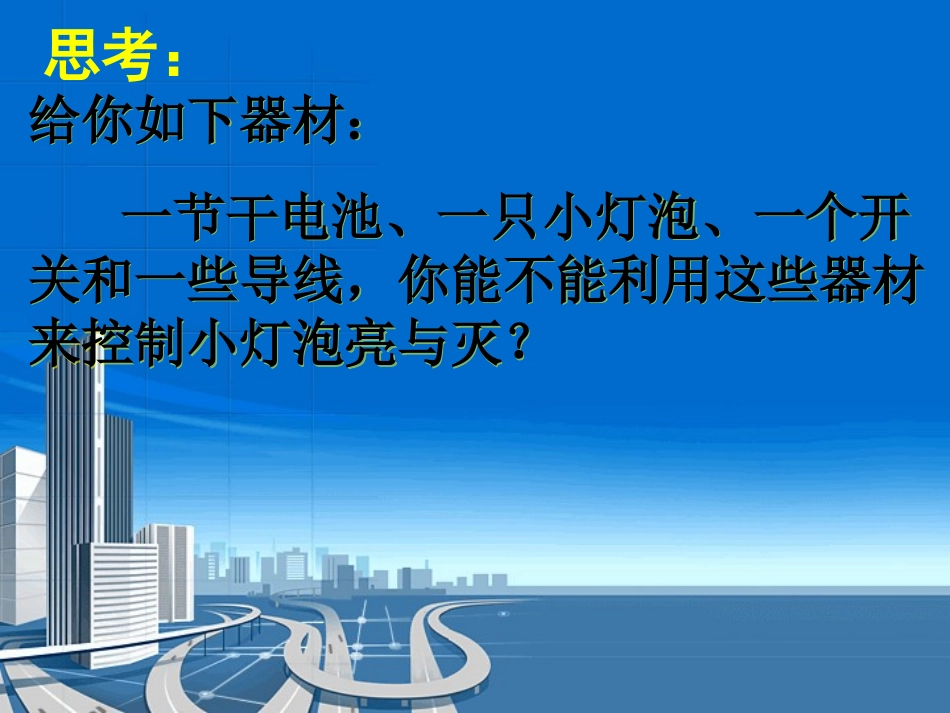

一认识电路一认识电路一认识电路一认识电路第十一章简单电路实验：试试看——使小灯泡发光给你如下器材：一节干电池、一只小灯泡、一个开关和一些导线，你能不能利用这些器材来控制小灯泡亮与灭？给你如下器材：一节干电池、一只小灯泡、一个开关和一些导线，你能不能利用这些器材来控制小灯泡亮与灭？思考：你认为，一个简单电路由哪些部分组成？电源开关小灯泡导线结论：一个完整的简单电路应该由电源、用电器、开关、导线四部分组成，缺少或不完整都会影响电路的正常工作。电路：用导线把用电源、电器、开关等连接起来组成的电流的路径。电池为小灯泡提供电池为小灯泡提供电能，电能，是电路中能是电路中能量的来源。量的来源。电池为小灯泡提电池为小灯泡提供电能，供电能，小灯泡小灯泡把电能转化为光把电能转化为光能和内能能和内能控制电路通控制电路通断的装置断的装置连接用电器开连接用电器开关、电源，传关、电源，传输电能输电能电路中各元件的作用1.电源：是提供电能的装置。干电池(1.5V)、蓄电池(2V)(可充电)、发电机干电池正极是石墨棒，负极是锌筒，里面是电解质，两极装有金属帽，电池的外面用塑料或纸片包裹。汽车用的铅蓄电池由若干个湿电池组成，使用液体电解质。一个化学电池将不断产生电流，直到电极和电解质被用完为止。充电电池在充电时会发生逆化学反应。2.用电器：利用电能进行工作的装置(电灯、电铃、电风扇、电熨斗等)。把电能转化为其他形式的能。例如，电灯把电能转化为内能和光能。3.开关：电路中控制电路通断的装置。有拉线、拨动、闸刀开关；还有声控、温控、光控开关等。开关：单刀单掷、单刀双掷、双刀双掷按钮开关和扳钮开关电刷(旋钮)开关感应开关声控开关光控开关空气开关通路、断路、短路1.断路：断开的电路。通路：处处连通的电路。电源短路：不通过用电器，直接用导线把电源的正负极连接起来。(会损坏电源，绝对不允许)2.电路图：用规定的符号表示电路连接情况的图。二、电路的三种状态二、电路的三种状态1、通路：处处连通的电路。2、断（开）路：某处断开的电路。3、电源短路：不通过用电器，直接用导线把电源的正负极连接起来。(会损坏电源，绝对不允许)用导线把用电器的两端直接连接，不经过这个用电器，但仍经过其它的用电器叫这个用电器短路或部分短路。三、电路图1、用规定的符号表示电路连接情况的图叫电路图。2、电路中常见的元器件符号：电池电池组开关电灯电铃电动机交叉不相连接的导线交叉相连接的导线L2L1S实物图电路图实物图电路图简单电路简单电路例2按照左图的电路图把右图中的电路元件连接起来，导线不要交叉。S1S2L2L1L1L2S1S2
