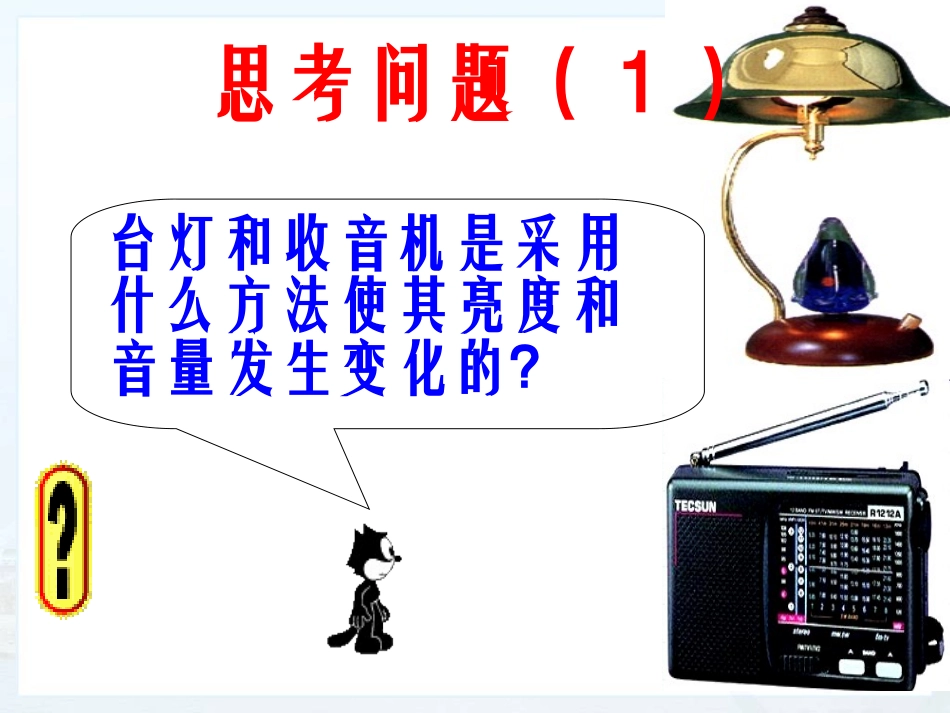

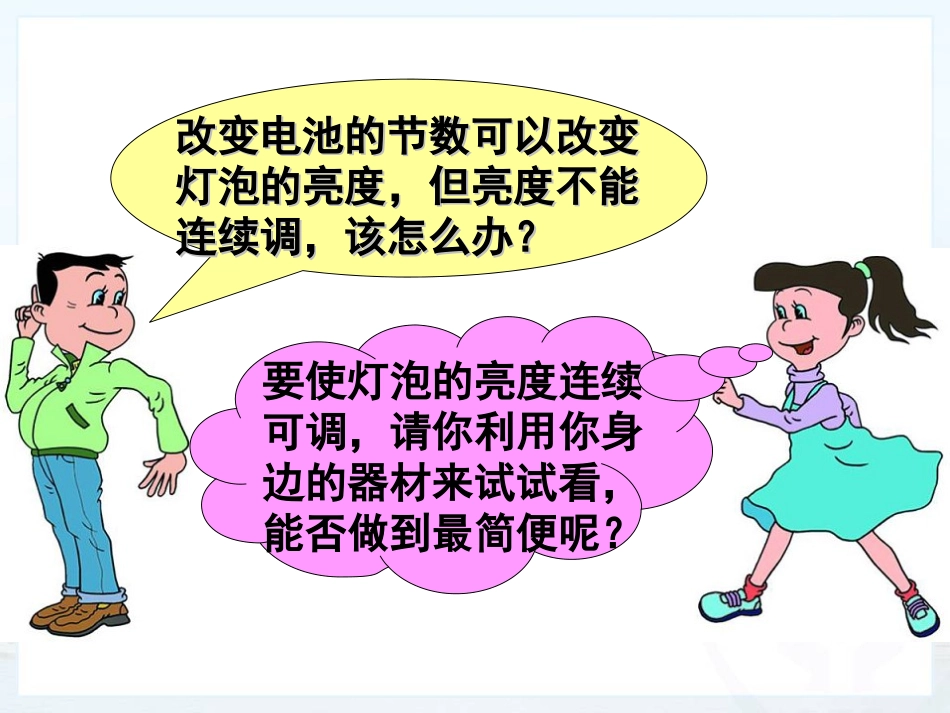

变阻器第四节思考问题（1）台灯和收音机是采用什么方法使其亮度和音量发生变化的？改变电池的节数可以改变改变电池的节数可以改变灯泡的亮度，但亮度不能灯泡的亮度，但亮度不能连续调，该怎么办？连续调，该怎么办？要使灯泡的亮度连续可调，请你利用你身边的器材来试试看，能否做到最简便呢？沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做实验总结当铅笔芯连入电路中的长度变长时，电流表示数，灯泡亮度。现象：变小当铅笔芯连入电路中的长度变短时，电流表示数，灯泡亮度。变大变亮变暗一、变阻器一、变阻器滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱电位器滑动变阻器：11、构造：、构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架22、结构示意图：、结构示意图：33、电路符号：、电路符号：四、铭牌上标有什么？其含义是什么？“20Ω2A”是什么意思？20Ω2A变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)思考问题（3）变阻器是根据什么原理制成的？在电路中的作用是什么？变阻器的原理和作用作用：通过改变电阻的大小而改变电流的大小原理：通过改变接入电路中电阻线的长度去改变电阻思考问题（4）滑动变阻器有四个接线柱，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCDBDAPDABCC接入电路的接线柱接入电路的接线柱ADAD如何增大接入电路的电阻？如何增大接入电路的电阻？AA、滑片向左移、滑片向左移BB、滑片向右移、滑片向右移BDAPDABCC接入电路的接线柱接入电路的接线柱ACAC如何增大接入电路的电阻？如何增大接入电路的电阻？AA、滑片向左移、滑片向左移BB、滑片向右移、滑片向右移BDAPDABCC接入电路的接线柱接入电路的接线柱BCBC如何增大接入电路的电阻？如何增大接入电路的电阻？AA、滑片向左移、滑片向左移BB、滑片向右移、滑片向右移接入电路的接线柱接入电路的接线柱BDBD如何增大接入电路的电阻？如何增大接入电路的电阻？AA、滑片向左移、滑片向左移BB、滑片向右移、滑片向右移BDAPDABCC滑动变阻器的使用方法（1）要串联在电路中（2）一上一下搭配好，主要看下（3）使用前应将滑片放在阻值最大位置能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱三、电阻箱内部结构电位器四、变阻器的应用四、变阻器的应用电位器一、滑动变阻器一、滑动变阻器11、原理：、原理：改变接入电路中的电阻线的长度，从而改变改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。接入电路中的电阻。22、构造：、构造：33、结构示意图：、结构示意图：44、元件符号、元件符号55、连接方法：（、连接方法：（11））串联接入电路；串联接入电路；（（22））连接“一上一下”两连接“一上一下”两个接线柱。个接线柱。66、注意事项：、注意事项：（（11）在闭合开关之前，应将滑片置于阻值最大端。）在闭合开关之前，应将滑片置于阻值最大端。（（22）不能超过滑动变阻器允许通过的最大电流）不能超过滑动变阻器允许通过的最大电流二、电阻箱二、电阻箱你学到了什么ABCDP甲ABCDP乙ABCDP丙ABCDP丁D1.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁练一练2.一个滑动变阻器铭牌上标有“20Ω1A”的字样，它的意思是指变阻器的()D(A)电阻最小值是20Ω,允许通过的最大电流是1A(B)电阻最小值是20Ω,允许通过的最小电流是1A(C)电阻最大值是20Ω,允许通过的最小电流是1A(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A练一练油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。变小变大1．能改变接入电路中电阻大小的元件叫做变阻器。3．电位器是变阻器在生活中的应用。2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在“”电路，接线注意一上一下。课堂小结
