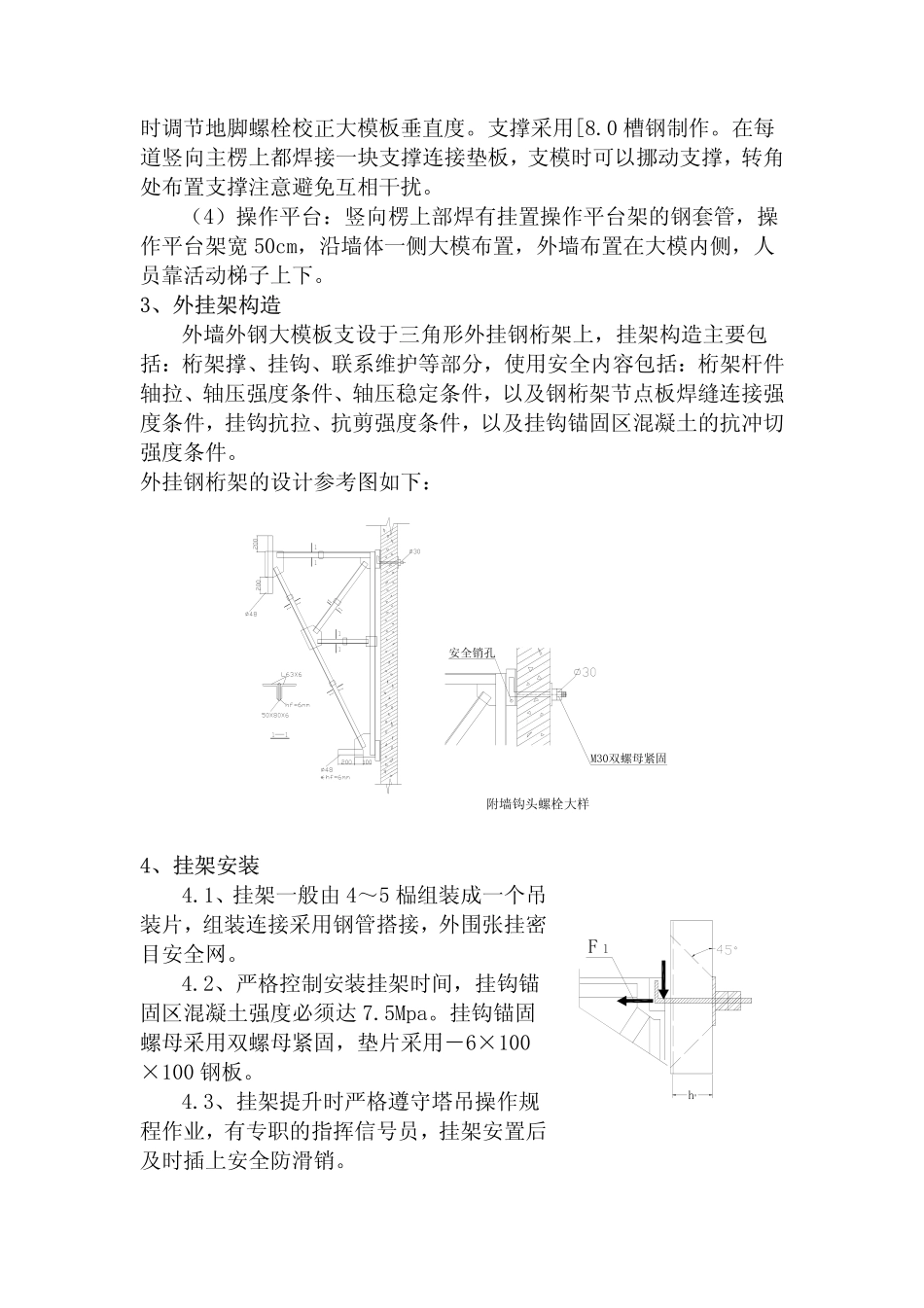

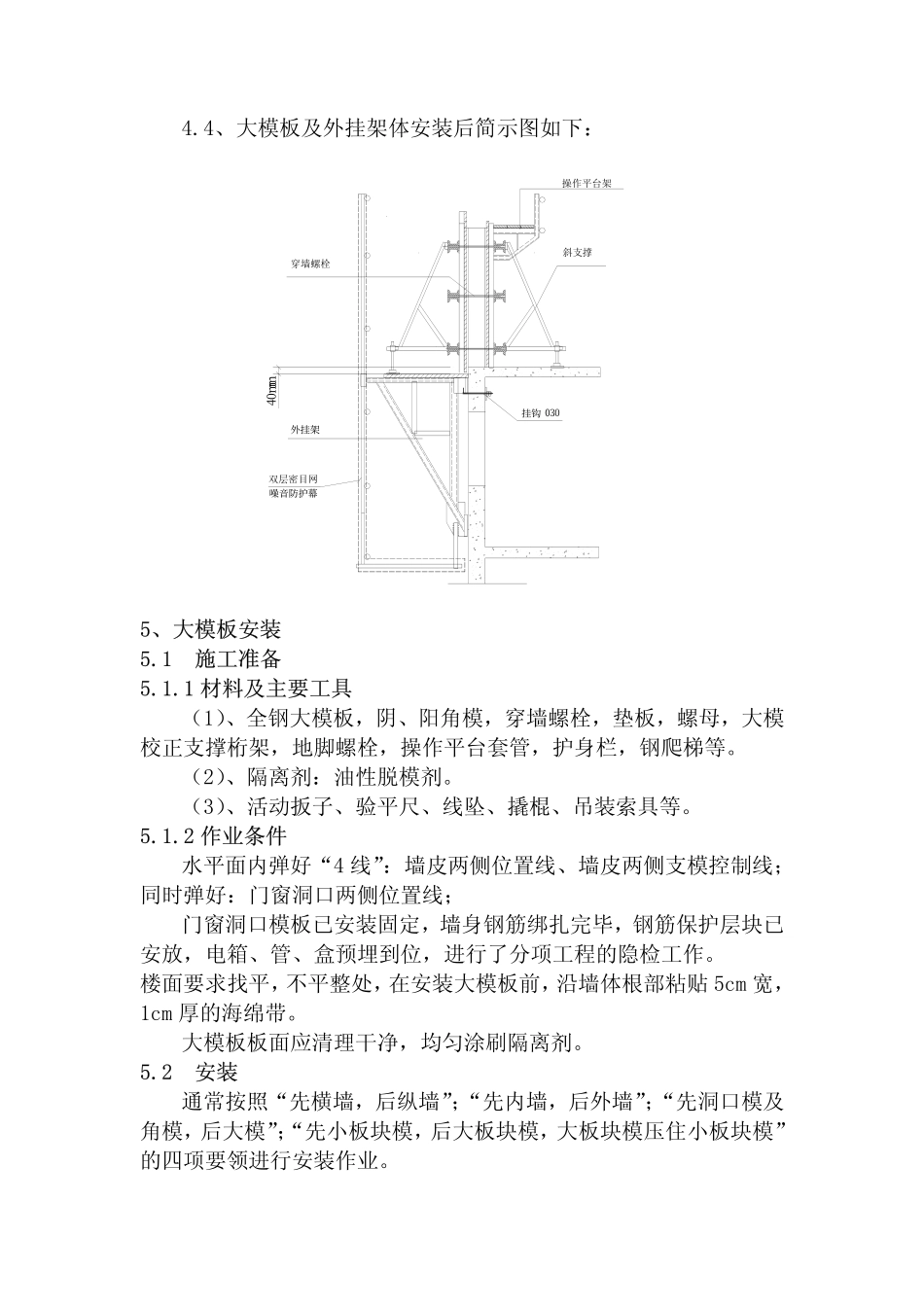

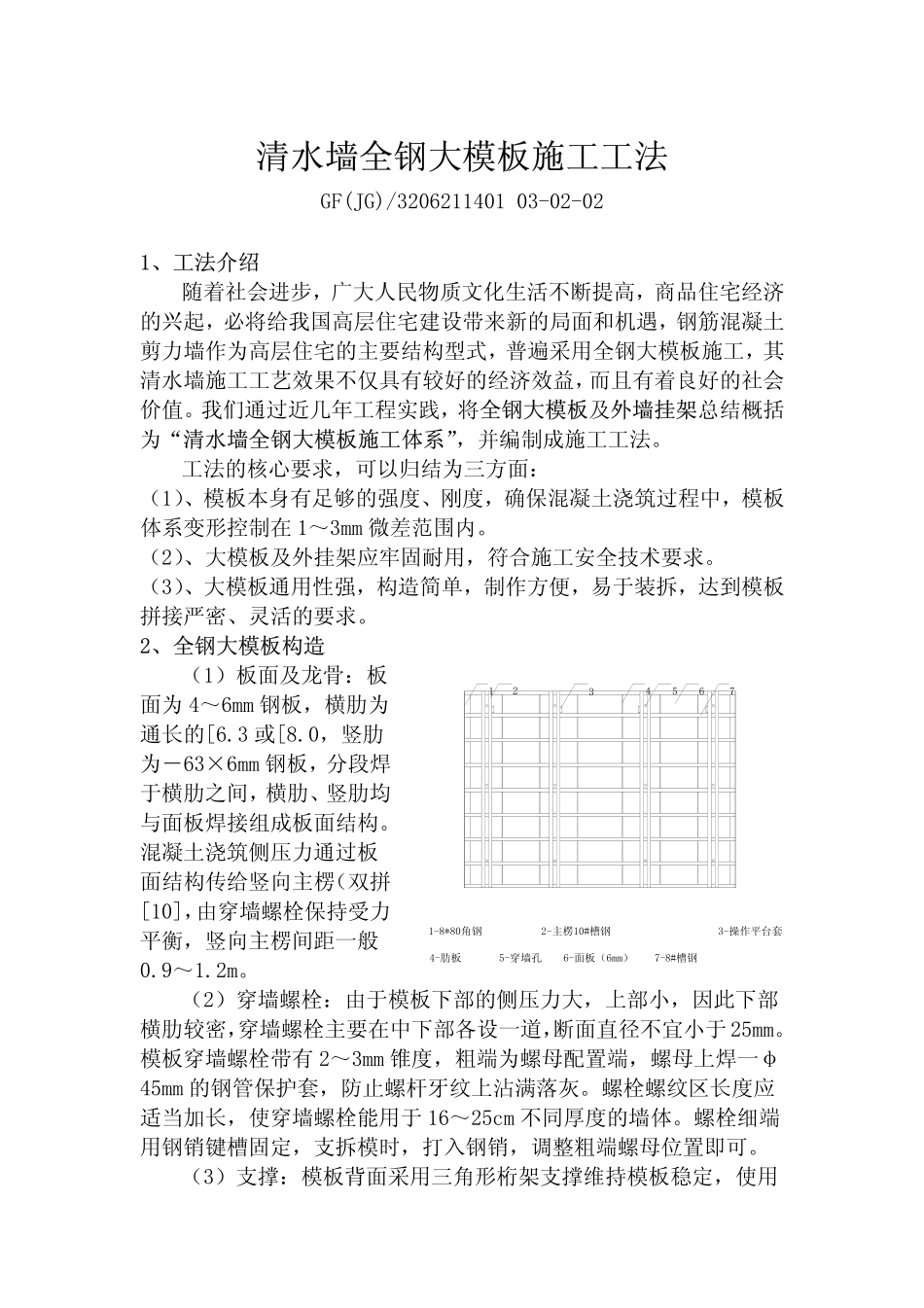

清水墙全钢大模板施工工法GF(JG)/320621140103-02-021、工法介绍随着社会进步，广大人民物质文化生活不断提高，商品住宅经济的兴起，必将给我国高层住宅建设带来新的局面和机遇，钢筋混凝土剪力墙作为高层住宅的主要结构型式，普遍采用全钢大模板施工，其清水墙施工工艺效果不仅具有较好的经济效益，而且有着良好的社会价值。我们通过近几年工程实践，将全钢大模板及外墙挂架总结概括为“清水墙全钢大模板施工体系”，并编制成施工工法。工法的核心要求，可以归结为三方面：（1）、模板本身有足够的强度、刚度，确保混凝土浇筑过程中，模板体系变形控制在1～3mm微差范围内。（2）、大模板及外挂架应牢固耐用，符合施工安全技术要求。（3）、大模板通用性强，构造简单，制作方便，易于装拆，达到模板拼接严密、灵活的要求。2、全钢大模板构造（1）板面及龙骨：板面为4～6mm钢板，横肋为通长的[6.3或[8.0，竖肋为－63×6mm钢板，分段焊于横肋之间，横肋、竖肋均与面板焊接组成板面结构。混凝土浇筑侧压力通过板面结构传给竖向主楞（双拼[10]，由穿墙螺栓保持受力平衡，竖向主楞间距一般0.9～1.2m。（2）穿墙螺栓：由于模板下部的侧压力大，上部小，因此下部横肋较密，穿墙螺栓主要在中下部各设一道，断面直径不宜小于25mm。模板穿墙螺栓带有2～3mm锥度，粗端为螺母配置端，螺母上焊一φ45mm的钢管保护套，防止螺杆牙纹上沾满落灰。螺栓螺纹区长度应适当加长，使穿墙螺栓能用于16～25cm不同厚度的墙体。螺栓细端用钢销键槽固定，支拆模时，打入钢销，调整粗端螺母位置即可。（3）支撑：模板背面采用三角形桁架支撑维持模板稳定，使用12345671-8*80角钢2-主楞10#槽钢3-操作平台套4-肋板5-穿墙孔6-面板（6mm）7-8#槽钢时调节地脚螺栓校正大模板垂直度。支撑采用[8.0槽钢制作。在每道竖向主楞上都焊接一块支撑连接垫板，支模时可以挪动支撑，转角处布置支撑注意避免互相干扰。（4）操作平台：竖向楞上部焊有挂置操作平台架的钢套管，操作平台架宽50cm，沿墙体一侧大模布置，外墙布置在大模内侧，人员靠活动梯子上下。3、外挂架构造外墙外钢大模板支设于三角形外挂钢桁架上，挂架构造主要包括：桁架撑、挂钩、联系维护等部分，使用安全内容包括：桁架杆件轴拉、轴压强度条件、轴压稳定条件，以及钢桁架节点板焊缝连接强度条件，挂钩抗拉、抗剪强度条件，以及挂钩锚固区混凝土的抗冲切强度条件。外挂钢桁架的设计参考图如下：4、挂架安装4.1、挂架一般由4～5榀组装成一个吊装片，组装连接采用钢管搭接，外围张挂密目安全网。4.2、严格控制安装挂架时间，挂钩锚固区混凝土强度必须达7.5Mpa。挂钩锚固螺母采用双螺母紧固，垫片采用－6×100×100钢板。4.3、挂架提升时严格遵守塔吊操作规程作业，有专职的指挥信号员，挂架安置后及时插上安全防滑销。Flho安全销孔附墙钩头螺栓大样M30双螺母紧固4.4、大模板及外挂架体安装后简示图如下：5、大模板安装5.1施工准备5.1.1材料及主要工具（1）、全钢大模板，阴、阳角模，穿墙螺栓，垫板，螺母，大模校正支撑桁架，地脚螺栓，操作平台套管，护身栏，钢爬梯等。（2）、隔离剂：油性脱模剂。（3）、活动扳子、验平尺、线坠、撬棍、吊装索具等。5.1.2作业条件水平面内弹好“4线”：墙皮两侧位置线、墙皮两侧支模控制线；同时弹好：门窗洞口两侧位置线；门窗洞口模板已安装固定，墙身钢筋绑扎完毕，钢筋保护层块已安放，电箱、管、盒预埋到位，进行了分项工程的隐检工作。楼面要求找平，不平整处，在安装大模板前，沿墙体根部粘贴5cm宽，1cm厚的海绵带。大模板板面应清理干净，均匀涂刷隔离剂。5.2安装通常按照“先横墙，后纵墙”；“先内墙，后外墙”；“先洞口模及角模，后大模”；“先小板块模，后大板块模，大板块模压住小板块模”的四项要领进行安装作业。双层密目网穿墙螺栓40mm噪音防护幕外挂架挂钩030操作平台架斜支撑5.2.1全钢大模板安装基本流程弹模板就位控制线找平、贴海绵条安装门窗洞口模板及阴角模安装各房间内大模及外墙内模外挂架提升就位安装外墙外模模板清理、刷脱模剂钢筋、预埋管线盒隐检安装穿墙螺栓校正位置及垂直固定模板模板安...
