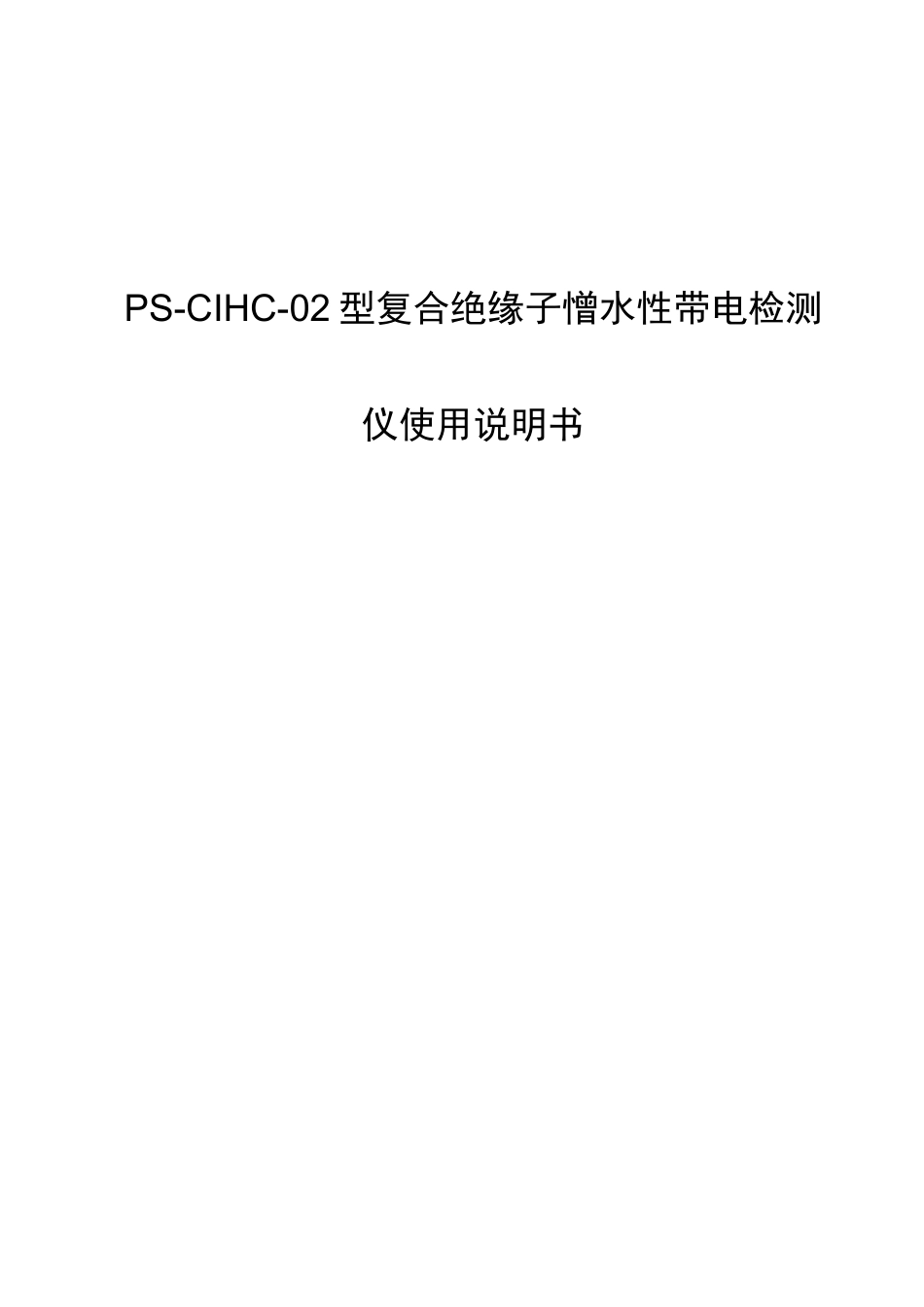

PS-CIHC-02型复合绝缘子憎水性带电检测仪使用说明书VIP免费

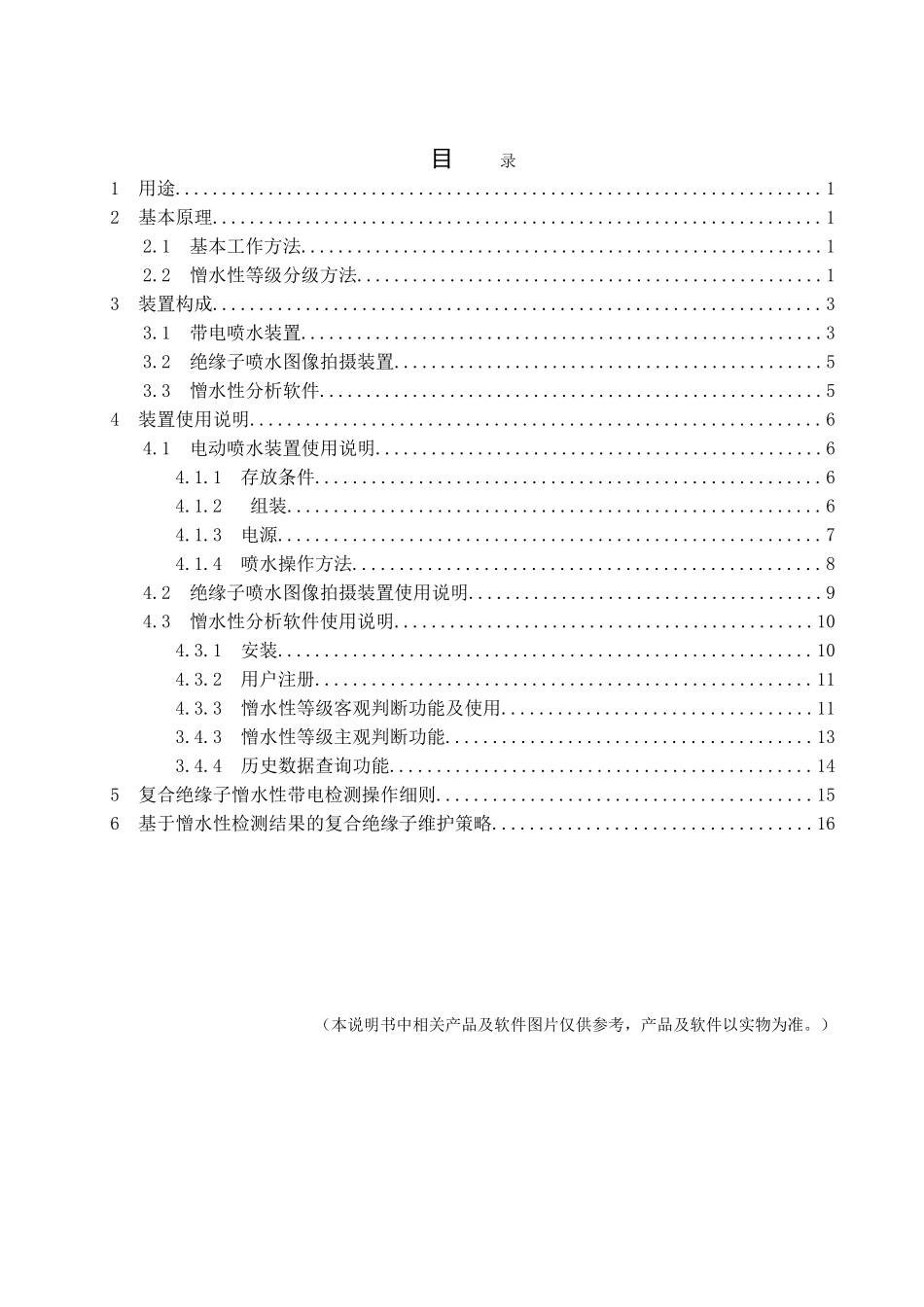

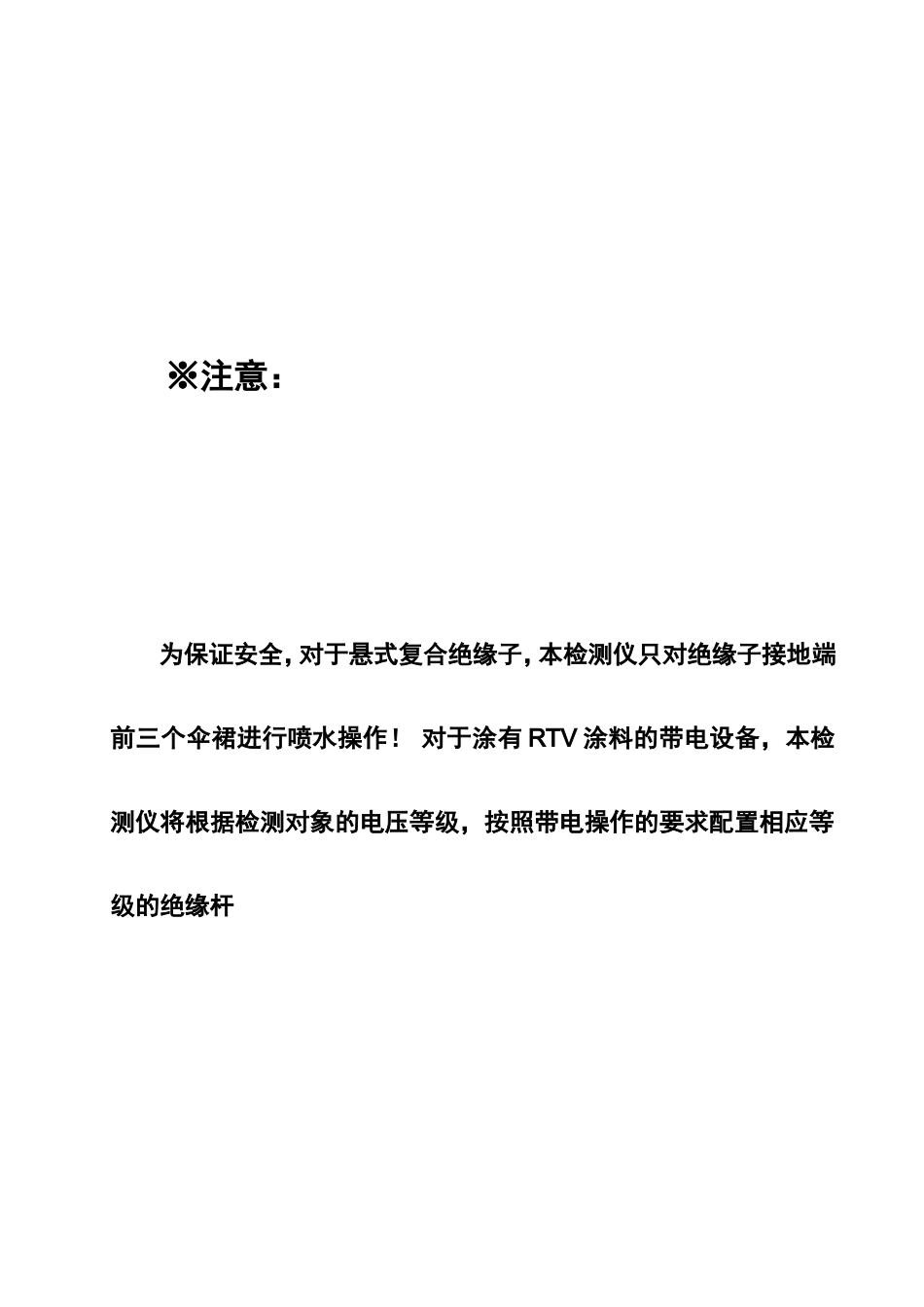

PS-CIHC-02型复合绝缘子憎水性带电检测仪使用说明书※注意：为保证安全，对于悬式复合绝缘子，本检测仪只对绝缘子接地端前三个伞裙进行喷水操作！对于涂有RTV涂料的带电设备，本检测仪将根据检测对象的电压等级，按照带电操作的要求配置相应等级的绝缘杆目录1用途.....................................................................12基本原理.................................................................12.1基本工作方法........................................................12.2憎水性等级分级方法..................................................13装置构成.................................................................33.1带电喷水装置........................................................33.2绝缘子喷水图像拍摄装置..............................................53.3憎水性分析软件......................................................54装置使用说明.............................................................64.1电动喷水装置使用说明................................................64.1.1存放条件......................................................64.1.2组装.........................................................64.1.3电源..........................................................74.1.4喷水操作方法..................................................84.2绝缘子喷水图像拍摄装置使用说明......................................94.3憎水性分析软件使用说明.............................................104.3.1安装.........................................................104.3.2用户注册.....................................................114.3.3憎水性等级客观判断功能及使用.................................113.4.3憎水性等级主观判断功能.......................................133.4.4历史数据查询功能.............................................145复合绝缘子憎水性带电检测操作细则........................................156基于憎水性检测结果的复合绝缘子维护策略..................................16（本说明书中相关产品及软件图片仅供参考，产品及软件以实物为准。）北京沛森电气有限公司1用途硅橡胶复合绝缘子优异的防污闪性能来源于其外绝缘材料硅橡胶良好的憎水性和独特的憎水迁移性。所谓憎水性是指绝缘子表面不易受潮，吸附的水分以不连续的孤立小水珠的形式存在，不形成连续水膜，从而限制了表面泄漏电流，提高闪络电压；所谓憎水迁移性是指硅橡胶表面脏污后，硅橡胶可以把自身的憎水性迁移到污秽物表面，使污秽物表面也有憎水性。实践证明，运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素的影响，其憎水性会发生下降甚至丧失，并直接影响输变电设备的防污闪性能，甚至威胁系统的安全运行。因此，对运行中的复合绝缘子的憎水性进行检测是十分必要的。PS-CIHC-02型复合绝缘子憎水性便携式带电检测装置结构简单，操作方便，判断准确，适合于带电检测110kV及以上电压等级的输电线路复合绝缘子的憎水性状况。2基本原理2.1基本工作方法（1）采用喷水分级法（即HC分级法）。（2）采取塔上、地面相结合的工作方式。（3）工作人员上塔，对运行复合绝缘子靠近接地侧的1～3个伞裙进行憎水性测量：先对待测伞裙进行定量喷水雾，然后用数码拍摄装置对喷水后的复合绝缘子进行拍照。（4）工作人员回到地面，将拍摄到的数码图像通过USB数据传输线输入到计算机中，通过憎水性分析软件来分析复合绝缘子的憎水性状况。2.2憎水性等级分级方法喷水分级法将复合绝缘子表面憎水性分为HC1-HC7七个等级，HC1级对应憎水性最好的状态，HC7则对应完全亲水性的表面。本装置采用如下所述的两种方法来对复合绝缘子表面的憎水性状态进行分级。（1）图像对比法将现场获得的复合绝缘子喷水图像同图2-1所示的标准图像进行对比，通过分析待测图像与各标准图像的相似性并参考表2-1所示的...
