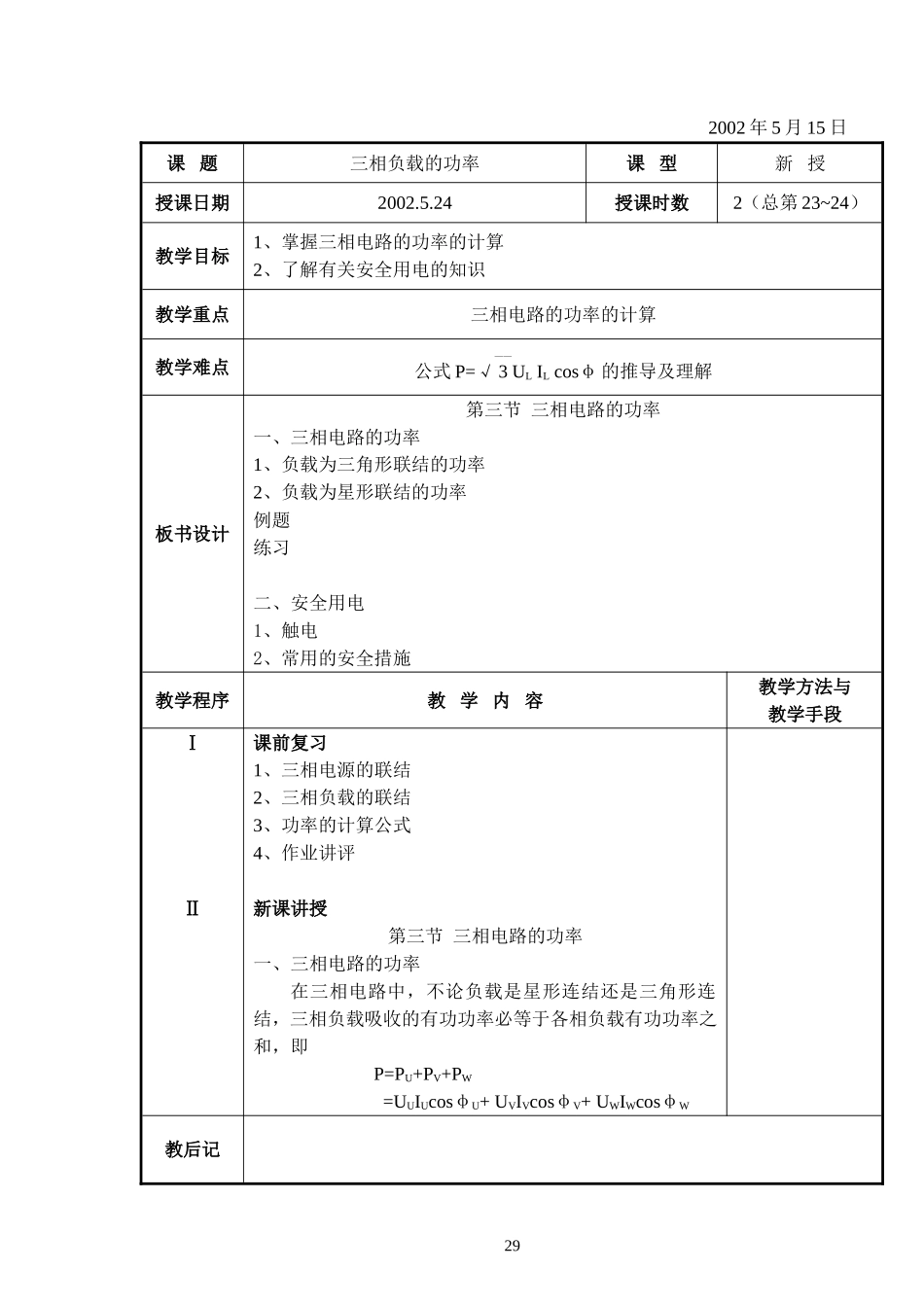

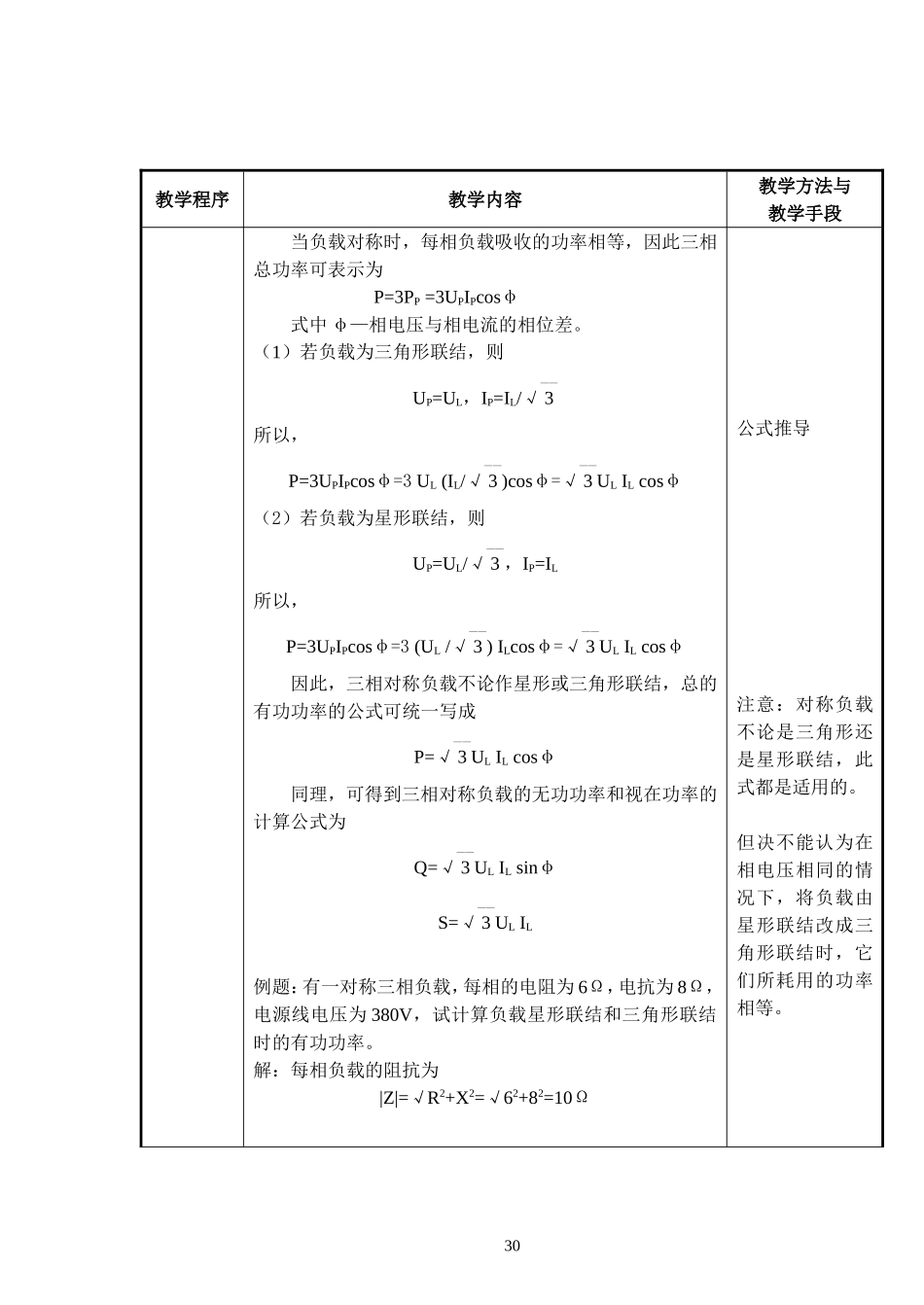

2002年5月15日课题三相负载的功率课型新授授课日期2002.5.24授课时数2（总第23~24）教学目标1、掌握三相电路的功率的计算2、了解有关安全用电的知识教学重点三相电路的功率的计算教学难点公式P=√——3ULILcosφ的推导及理解板书设计第三节三相电路的功率一、三相电路的功率1、负载为三角形联结的功率2、负载为星形联结的功率例题练习二、安全用电1、触电2、常用的安全措施教学程序教学内容教学方法与教学手段ⅠⅡ课前复习1、三相电源的联结2、三相负载的联结3、功率的计算公式4、作业讲评新课讲授第三节三相电路的功率一、三相电路的功率在三相电路中，不论负载是星形连结还是三角形连结，三相负载吸收的有功功率必等于各相负载有功功率之和，即P=PU+PV+PW=UUIUcosφU+UVIVcosφV+UWIWcosφW教后记29教学程序教学内容教学方法与教学手段当负载对称时，每相负载吸收的功率相等，因此三相总功率可表示为P=3PP=3UPIPcosφ式中φ—相电压与相电流的相位差。（1）若负载为三角形联结，则UP=UL，IP=IL/√——3所以，P=3UPIPcosφ=3UL(IL/√——3)cosφ=√——3ULILcosφ（2）若负载为星形联结，则UP=UL/√——3，IP=IL所以，P=3UPIPcosφ=3(UL/√——3)ILcosφ=√——3ULILcosφ因此，三相对称负载不论作星形或三角形联结，总的有功功率的公式可统一写成P=√——3ULILcosφ同理，可得到三相对称负载的无功功率和视在功率的计算公式为Q=√——3ULILsinφS=√——3ULIL例题：有一对称三相负载，每相的电阻为6Ω，电抗为8Ω，电源线电压为380V，试计算负载星形联结和三角形联结时的有功功率。解：每相负载的阻抗为|Z|=√R2+X2=√62+82=10Ω公式推导注意：对称负载不论是三角形还是星形联结，此式都是适用的。但决不能认为在相电压相同的情况下，将负载由星形联结改成三角形联结时，它们所耗用的功率相等。30教后记教学程序教学内容教学方法与教学手段31星形联结时，所以，有功功率为三角形联结时负载的功率因数不变，所以有功功率为由上面的计算可见，在相同的线电压下，负载作三角形联结的有功功率是星形联结的有功功率的三倍。这是因为三角形联结时的线电流是星形联结时的线电流的三倍。对于无功功率和视在功率也有同样的结论。练习：把每相阻抗Z=（8.66+j5）Ω的对称负载星形联结到线电压为380V的电源上，求IP、IL及负载功率P。若把它误联结成三角形，后果如何？二、安全用电只有懂得安全用电常识，才能主动灵活地驾驭电，避免发生触电事故，危及人身安全。1、触电例题讲解本题结论学生练习结合实例教后记教学程序教学内容教学方法与32教学手段ⅢⅣ电流对人体的作用人体因触及高电压的带电体而承受过大的电流，以致引起死亡或局部受伤的现象称为触电。触电对人体的伤害程度，与流过人体电流的频率、大小、通电时间的长短、电流流过人体的途径、以及触电者本人的情况有关。规定36V以下的电压为安全电压。2、常用的安全措施为防止发生触电事故，除应注意开关必须安装在火线上以及合理选择导线与熔丝外，还必须采取以下防护措施。(1)正确安装用电设备(2)电气设备的保护接地(3)电气设备的保护接零(4)使用漏电保护装置课堂小结布置作业举例教后记33
