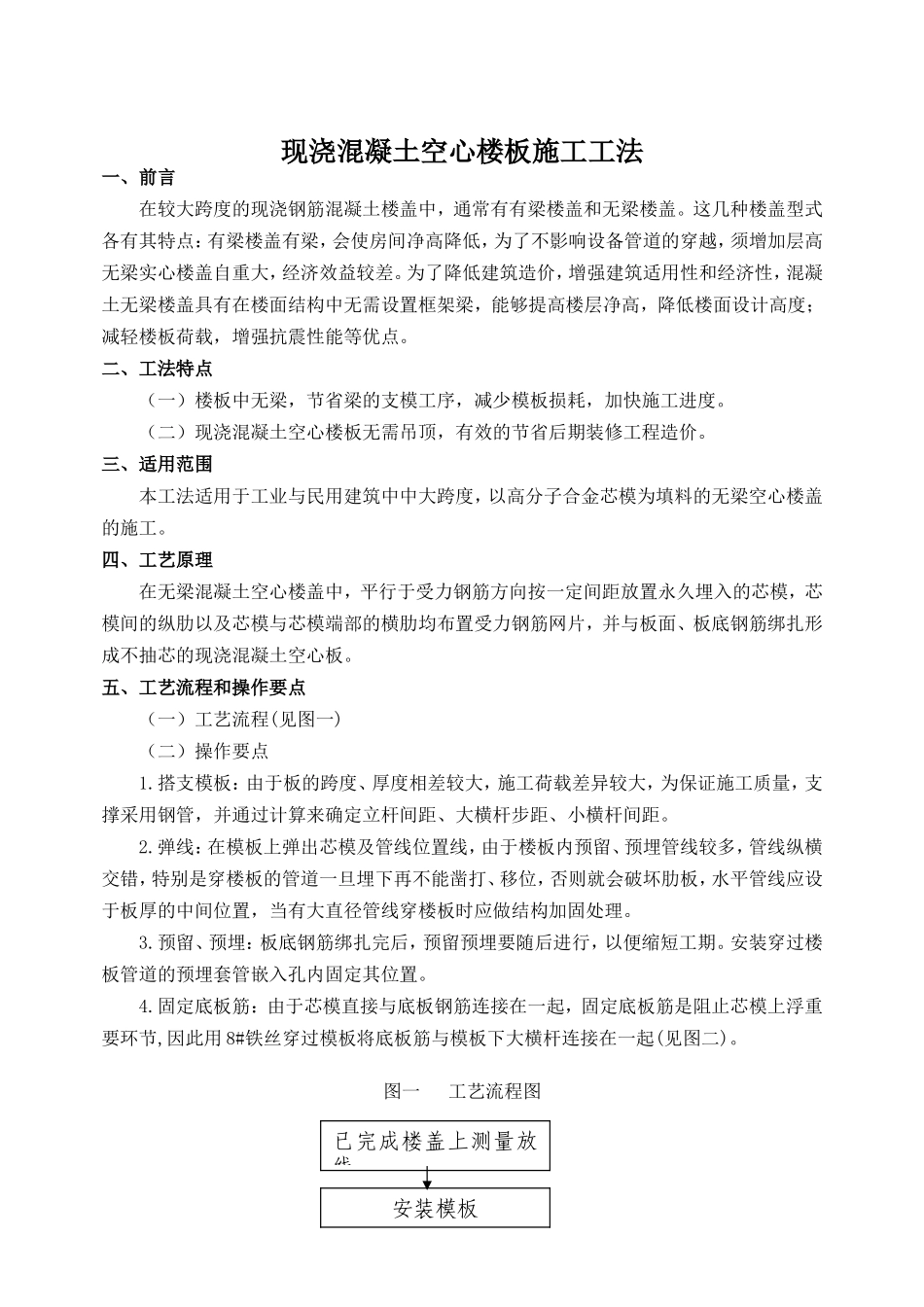

现浇混凝土空心楼板施工工法_第1页
1/7
现浇混凝土空心楼板施工工法_第2页
2/7
现浇混凝土空心楼板施工工法_第3页
3/7
现浇混凝土空心楼板施工工法一、前言在较大跨度的现浇钢筋混凝土楼盖中,通常有有梁楼盖和无梁楼盖。这几种楼盖型式各有其特点:有梁楼盖有梁,会使房间净高降低,为了不影响设备管道的穿越,须增加层高无梁实心楼盖自重大,经济效益较差。为了降低建筑造价,增强建筑适用性和经济性,混凝土无梁楼盖具有在楼面结构中无需设置框架梁,能够提高楼层净高,降低楼面设计高度;减轻楼板荷载,增强抗震性能等优点。二、工法特点(一)楼板中无梁,节省梁的支模工序,减少模板损耗,加快施工进度。(二)现浇混凝土空心楼板无需吊顶,有效的节省后期装修工程造价。三、适用范围本工法适用于工业与民用建筑中中大跨度,以高分子合金芯模为填料的无梁空心楼盖的施工。四、工艺原理在无梁混凝土空心楼盖中,平行于受力钢筋方向按一定间距放置永久埋入的芯模,芯模间的纵肋以及芯模与芯模端部的横肋均布置受力钢筋网片,并与板面、板底钢筋绑扎形成不抽芯的现浇混凝土空心板。五、工艺流程和操作要点(一)工艺流程(见图一)(二)操作要点1.搭支模板:由于板的跨度、厚度相差较大,施工荷载差异较大,为保证施工质量,支撑采用钢管,并通过计算来确定立杆间距、大横杆步距、小横杆间距。2.弹线:在模板上弹出芯模及管线位置线,由于楼板内预留、预埋管线较多,管线纵横交错,特别是穿楼板的管道一旦埋下再不能凿打、移位,否则就会破坏肋板,水平管线应设于板厚的中间位置,当有大直径管线穿楼板时应做结构加固处理。3.预留、预埋:板底钢筋绑扎完后,预留预埋要随后进行,以便缩短工期。安装穿过楼板管道的预埋套管嵌入孔内固定其位置。4.固定底板筋:由于芯模直接与底板钢筋连接在一起,固定底板筋是阻止芯模上浮重要环节,因此用8#铁丝穿过模板将底板筋与模板下大横杆连接在一起(见图二)。图一工艺流程图1已完成楼盖上测量放线安装模板2模板上放线,对芯模及预埋水电管盒等作定位,清扫模板安装梁及底层钢筋、垫铁钢筋下料成型,吊运预埋板底水电线管及竖向穿板套管安装肋间钢筋网片摆放芯模管间用横向钢筋定位,管段两端作抗浮锚定芯模安装隐蔽验收记录安装面层钢筋,铺设施工便道,清除板底杂物浇筑砼,随浇随修补调正芯模钢筋养护楼盖砼,达强度要求后拆模梁及底层钢筋验收摆放芯模模座芯模下料计划订货、加工芯模到场点验并填写验收表吊至工作面后作入模前逐根外观检查、修补加固底板钢筋与模板下支撑之间的连接不合格重调、修正钢筋隐蔽工程验收并记录不合格重调、修正图二5.绑扎肋中钢筋网片:钢筋网片点焊成型,以保证钢筋网的稳定性。6.安装固定芯模:①芯模被吊至安装楼层排放前对其外观完好情况逐根检查,对芯模壁端及管端堵头破损进行封补、堵、塞,以防混凝土物料漏入芯模管里。②为保证芯模安放位置和标高的准确,将芯模放在模座上;浇捣混凝土时,混凝土受振会对芯模产生浮力,因此用抗浮合金绳把芯模固定在底板钢筋上(见图三)。3图三7.施工便道:采用模板铺设在芯模或钢筋网片上,严禁施工人员直接踩踏钢筋及芯模采用泵管时,泵管下应设定型马凳,马凳支座需垫模板。8.浇筑混凝土:①泵送混凝土的水平管、转向接头、布料口支座或运送混凝土物料小车的通道,应在芯模上架空安装、敷设。禁止将施工机具直接压放在芯模上,施工人员不得直接踩踏板筋或芯模。②浇筑混凝土时,安排普工和钢筋工,随浇筑作业及时修补,调整芯模与钢筋。③浇筑混凝土时,不能直接冲击芯模,应从梁向中间浇筑,混凝土面料来回穿梭平行于板肋,以防输送泵的冲击力冲击芯模,阻止芯模由于冲击力过大而上浮。混凝土坍落度控制在140-180mm,且布料与振捣应同时进行,以保证芯模底被充填饱满,无积存气囊、气泡。梁采用Ф50mm振捣棒振捣,板采用Ф30mm振捣棒振捣,并沿肋循序渐进地振捣,以保证板底部混凝土密实;严禁振捣棒直接振捣芯模。④为防止芯模在浇筑混凝土时因两侧压力不平衡,造成平面位置窜动,除在芯模之间用横向短钢筋控制定位外,用木楔在管间作临时定位,以保证管间肋宽准确,但木楔在浇筑后应及时拔除,不得遗漏。9、养护、拆模①非冬季施工在混凝土浇筑完12h内对混凝土加以覆盖并保湿...
