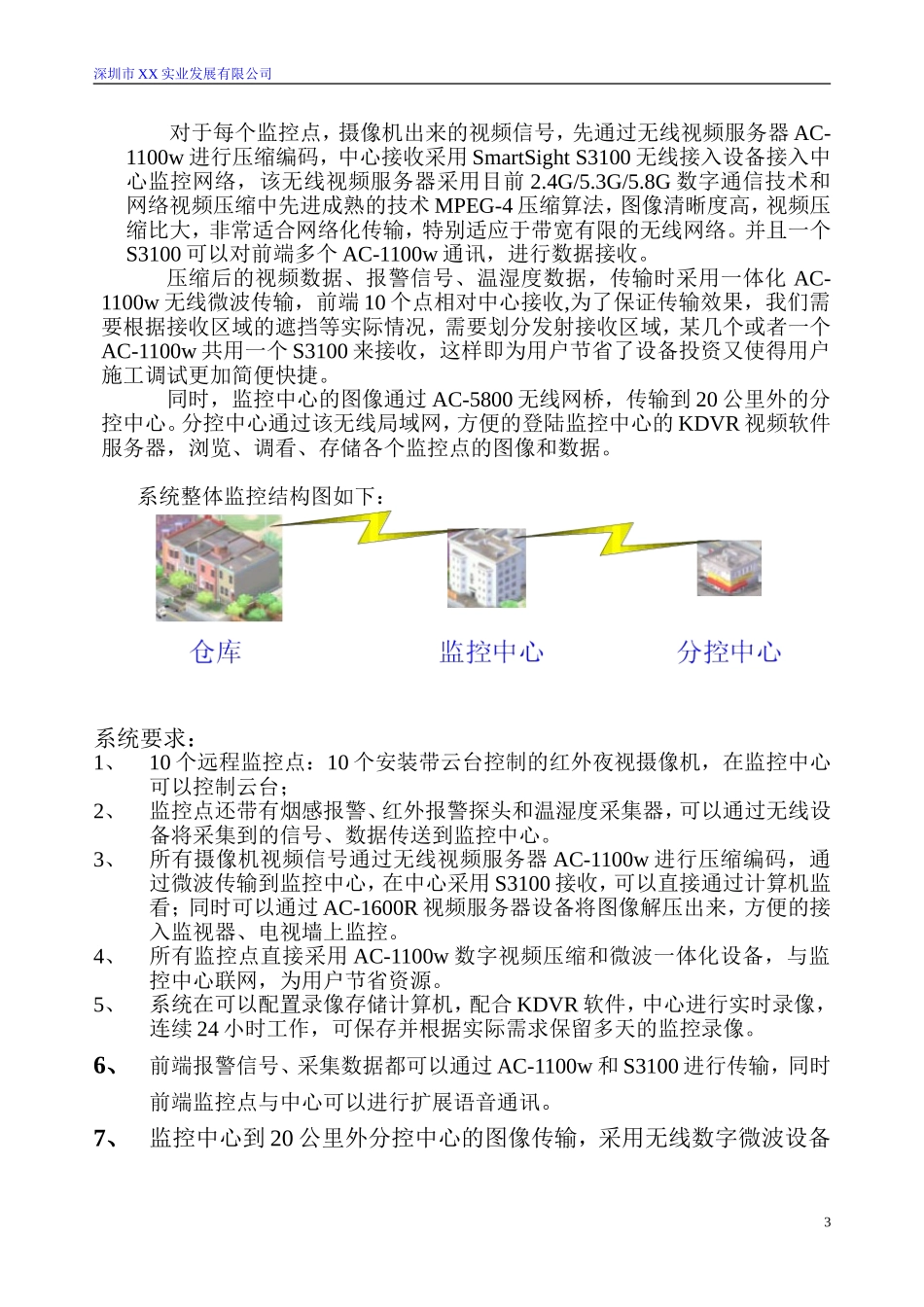

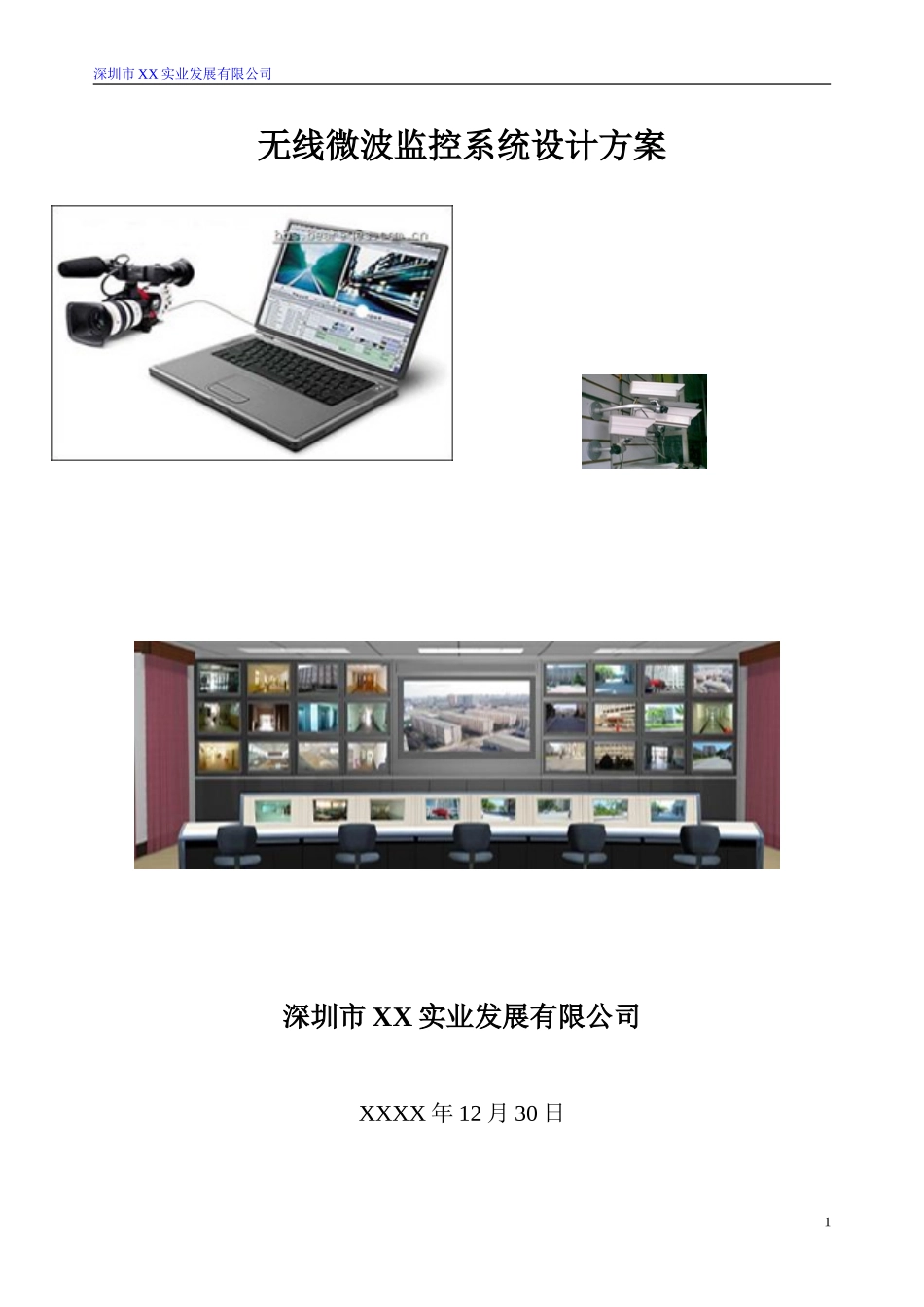

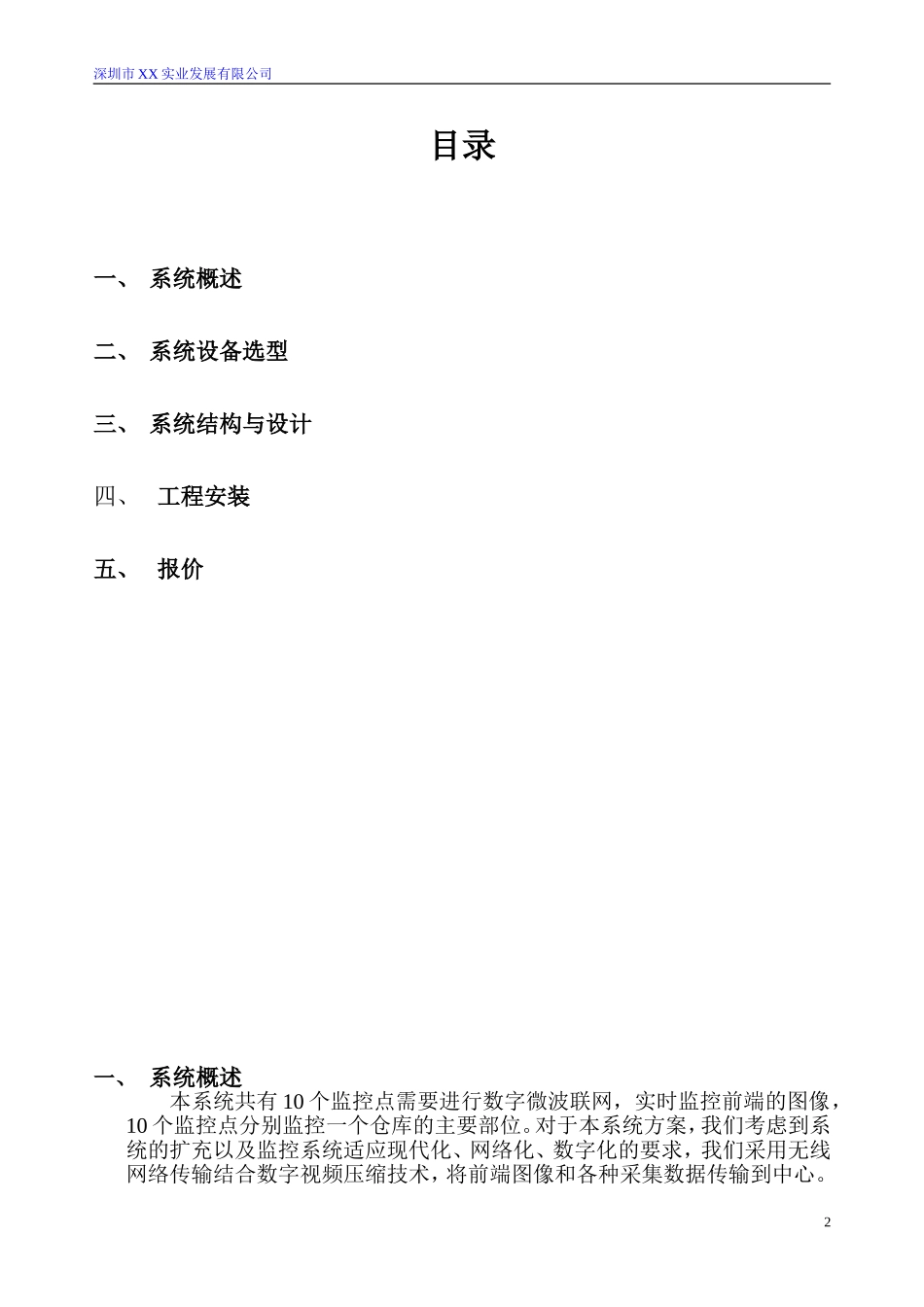

深圳市XX实业发展有限公司无线微波监控系统设计方案深圳市XX实业发展有限公司XXXX年12月30日1深圳市XX实业发展有限公司目录一、系统概述二、系统设备选型三、系统结构与设计四、工程安装五、报价一、系统概述本系统共有10个监控点需要进行数字微波联网，实时监控前端的图像，10个监控点分别监控一个仓库的主要部位。对于本系统方案，我们考虑到系统的扩充以及监控系统适应现代化、网络化、数字化的要求，我们采用无线网络传输结合数字视频压缩技术，将前端图像和各种采集数据传输到中心。2深圳市XX实业发展有限公司对于每个监控点，摄像机出来的视频信号，先通过无线视频服务器AC-1100w进行压缩编码，中心接收采用SmartSightS3100无线接入设备接入中心监控网络，该无线视频服务器采用目前2.4G/5.3G/5.8G数字通信技术和网络视频压缩中先进成熟的技术MPEG-4压缩算法，图像清晰度高，视频压缩比大，非常适合网络化传输，特别适应于带宽有限的无线网络。并且一个S3100可以对前端多个AC-1100w通讯，进行数据接收。压缩后的视频数据、报警信号、温湿度数据，传输时采用一体化AC-1100w无线微波传输，前端10个点相对中心接收,为了保证传输效果，我们需要根据接收区域的遮挡等实际情况，需要划分发射接收区域，某几个或者一个AC-1100w共用一个S3100来接收，这样即为用户节省了设备投资又使得用户施工调试更加简便快捷。同时，监控中心的图像通过AC-5800无线网桥，传输到20公里外的分控中心。分控中心通过该无线局域网，方便的登陆监控中心的KDVR视频软件服务器，浏览、调看、存储各个监控点的图像和数据。系统整体监控结构图如下：系统要求：1、10个远程监控点：10个安装带云台控制的红外夜视摄像机，在监控中心可以控制云台；2、监控点还带有烟感报警、红外报警探头和温湿度采集器，可以通过无线设备将采集到的信号、数据传送到监控中心。3、所有摄像机视频信号通过无线视频服务器AC-1100w进行压缩编码，通过微波传输到监控中心，在中心采用S3100接收，可以直接通过计算机监看；同时可以通过AC-1600R视频服务器设备将图像解压出来，方便的接入监视器、电视墙上监控。4、所有监控点直接采用AC-1100w数字视频压缩和微波一体化设备，与监控中心联网，为用户节省资源。5、系统在可以配置录像存储计算机，配合KDVR软件，中心进行实时录像，连续24小时工作，可保存并根据实际需求保留多天的监控录像。6、前端报警信号、采集数据都可以通过AC-1100w和S3100进行传输，同时前端监控点与中心可以进行扩展语音通讯。7、监控中心到20公里外分控中心的图像传输，采用无线数字微波设备3深圳市XX实业发展有限公司AC-5800，方便的构建跨越两地的无线局域网，分控中心使用一台安装有KDVR客户端的电脑，即可以随时登陆监控中心KDVR服务器端，实现浏览、调看、存储各个监控点图像和数据。4深圳市XX实业发展有限公司二、系统设备选型1、SmartSightS31001．1产品概述SmartSightS3100是SmartSight户外无线视频传输产品的最新产品。SmartSightS3100融合了SmartSight的SPCF轮流检测协议，有效地解决了"隐藏节点"、QOS、传输距离及安全等802.11无线网络产品固有的缺陷。SmartSightS3100无线网桥不受无线电管理许可证限制，可以用来将远端的AC-1100w无线传输服务器，或者SmartSightS1600eTM系列及SmartSightS1600eTM系列网络视频服务器连接到客户的以太网（LAN）上，可以通过多个网桥建立起覆盖巨大地理范围的多个视频链接（例如，城市范围内监控）。通过SmartSightKDVRTM，SmartSightKDVRProTM或者SConfiguratorTM可以很方便地进行配置和管理。两个或多个设备组合使用可以形成复式中继越过自然的或人工的障碍。SmartSightS3100带有电源和以太网共用的注入式接口，通过减少连接线缆的数量简化了安装。SmartSightS3100产品平台建立在开放的标准之上，可以提供长期的投资保护。1．2功能特点：能够在停车场、港口、机场、铁路、建筑群、城市重要场所和街道及高速公路交叉口等部署CCTV或者视频监视系统；在任何选定的地点可以支持高达60路的高质量视频链接，在对该位置RF进行适应规划的前提下可以支持更多；网络上任何一个...
