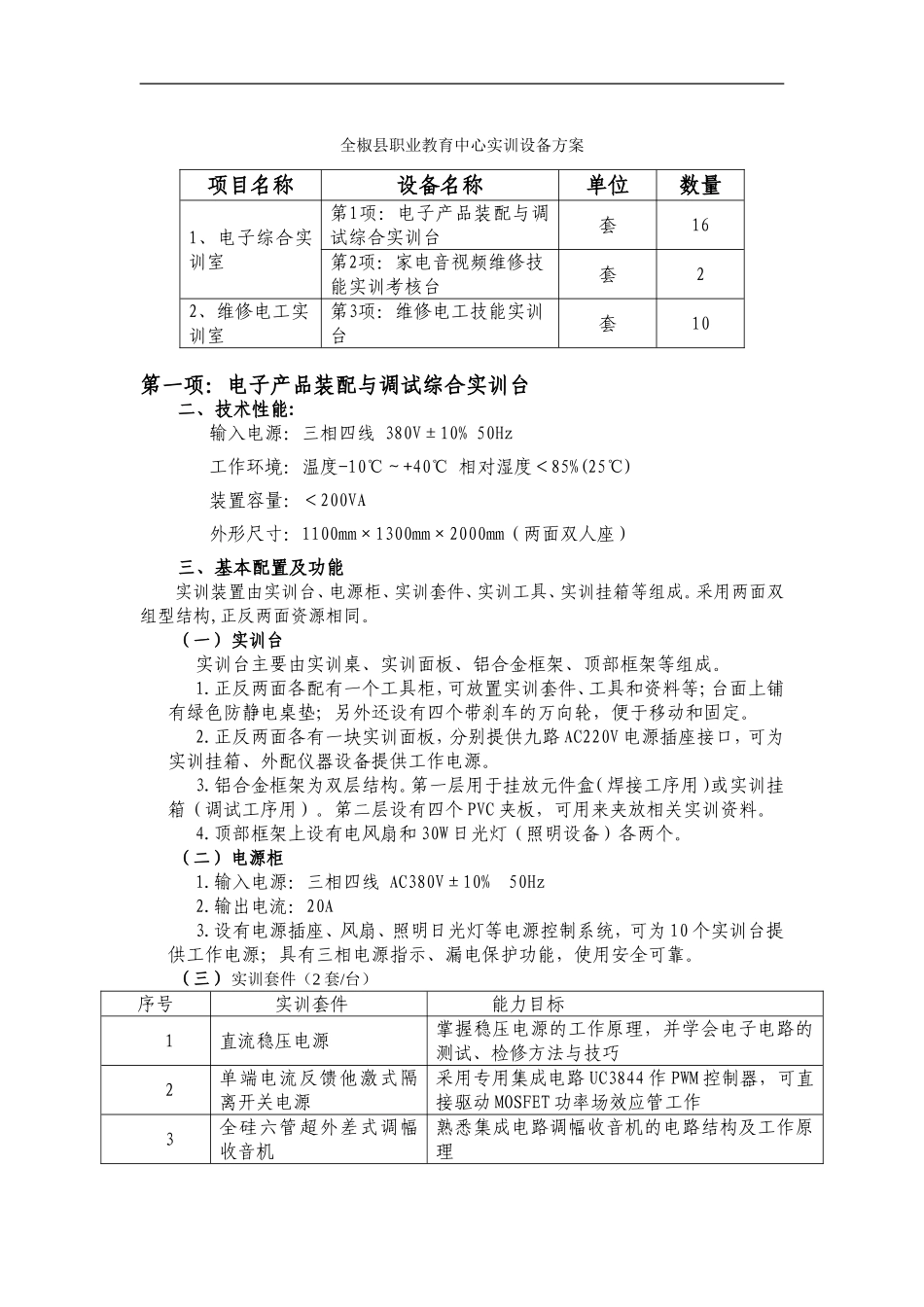

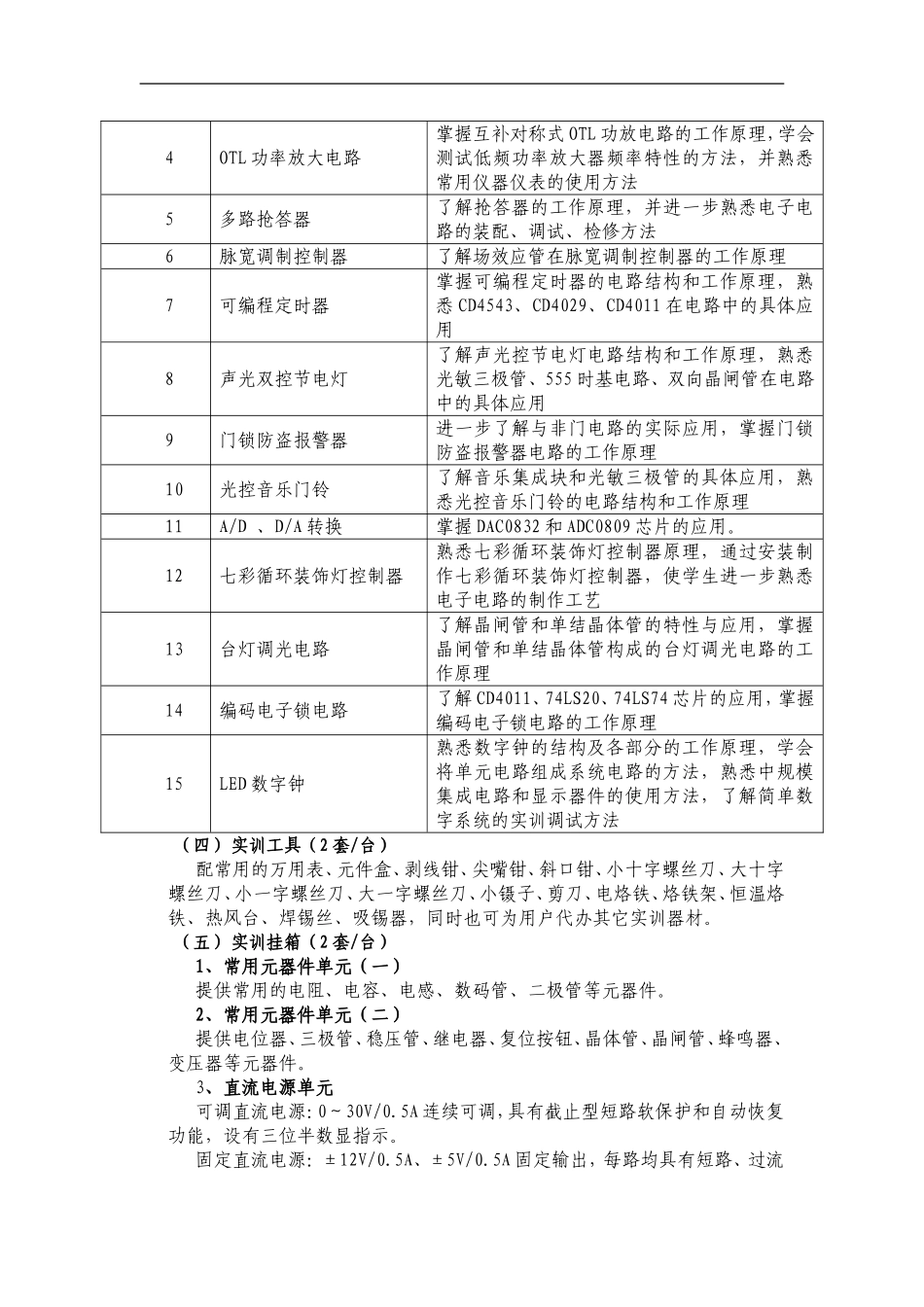

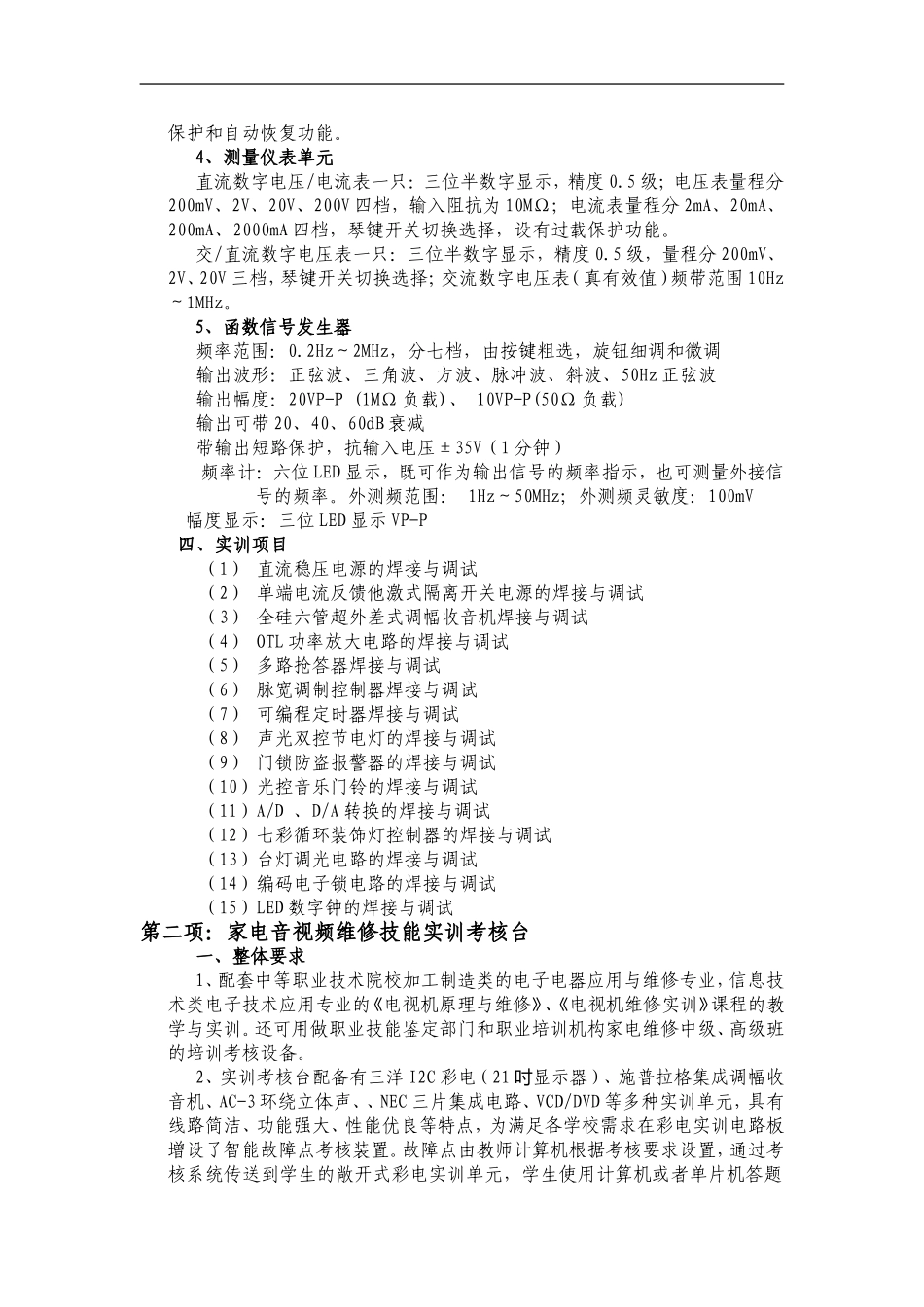

全椒县职业教育中心实训设备方案项目名称设备名称单位数量1、电子综合实训室第1项：电子产品装配与调试综合实训台套16第2项：家电音视频维修技能实训考核台套22、维修电工实训室第3项：维修电工技能实训台套10第一项：电子产品装配与调试综合实训台二、技术性能:输入电源：三相四线380V±10%50Hz工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)装置容量：＜200VA外形尺寸：1100mm×1300mm×2000mm（两面双人座）三、基本配置及功能实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。（一）实训台实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。1.正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。2.正反两面各有一块实训面板，分别提供九路AC220V电源插座接口，可为实训挂箱、外配仪器设备提供工作电源。3.铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。4.顶部框架上设有电风扇和30W日光灯（照明设备）各两个。（二）电源柜1.输入电源：三相四线AC380V±10%50Hz2.输出电流：20A3.设有电源插座、风扇、照明日光灯等电源控制系统，可为10个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。（三）实训套件（2套/台）序号实训套件能力目标1直流稳压电源掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧2单端电流反馈他激式隔离开关电源采用专用集成电路UC3844作PWM控制器，可直接驱动MOSFET功率场效应管工作3全硅六管超外差式调幅收音机熟悉集成电路调幅收音机的电路结构及工作原理4OTL功率放大电路掌握互补对称式OTL功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法5多路抢答器了解抢答器的工作原理，并进一步熟悉电子电路的装配、调试、检修方法6脉宽调制控制器了解场效应管在脉宽调制控制器的工作原理7可编程定时器掌握可编程定时器的电路结构和工作原理，熟悉CD4543、CD4029、CD4011在电路中的具体应用8声光双控节电灯了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用9门锁防盗报警器进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理10光控音乐门铃了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理11A/D、D/A转换掌握DAC0832和ADC0809芯片的应用。12七彩循环装饰灯控制器熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺13台灯调光电路了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理14编码电子锁电路了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理15LED数字钟熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实训调试方法（四）实训工具（2套/台）配常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器，同时也可为用户代办其它实训器材。（五）实训挂箱（2套/台）1、常用元器件单元（一）提供常用的电阻、电容、电感、数码管、二极管等元器件。2、常用元器件单元（二）提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器等元器件。3、直流电源单元可调直流电源：0～30V/0.5A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。固定直流电源：±12V/0.5A、±5V/0.5A固定输出，每路均具有短路、过流保护和自动恢复功能。4、测量仪表单元直流数字电压/电流表一只：三位半数字显示，精度0.5级；电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ；电流表量程分2mA、2...
