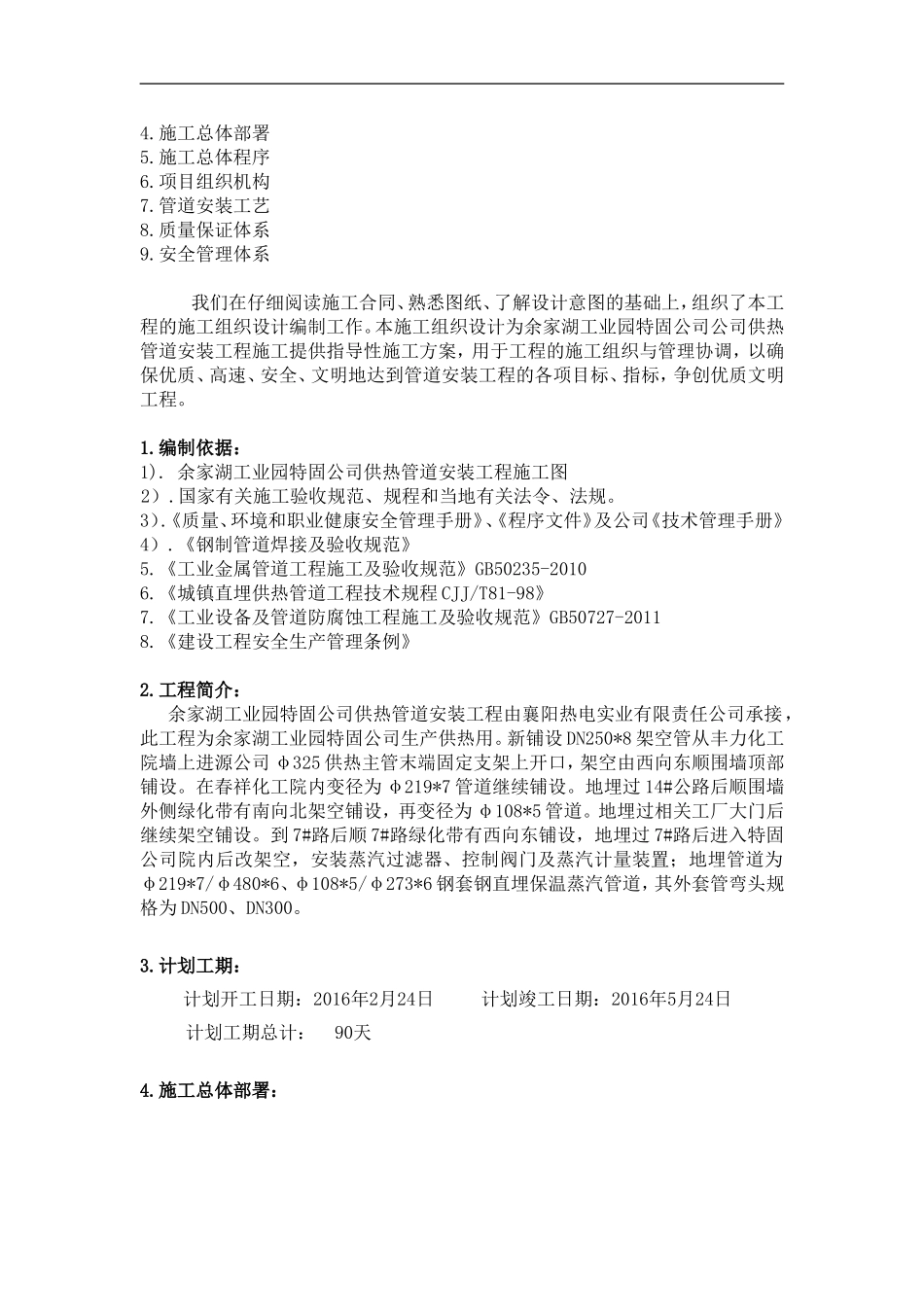

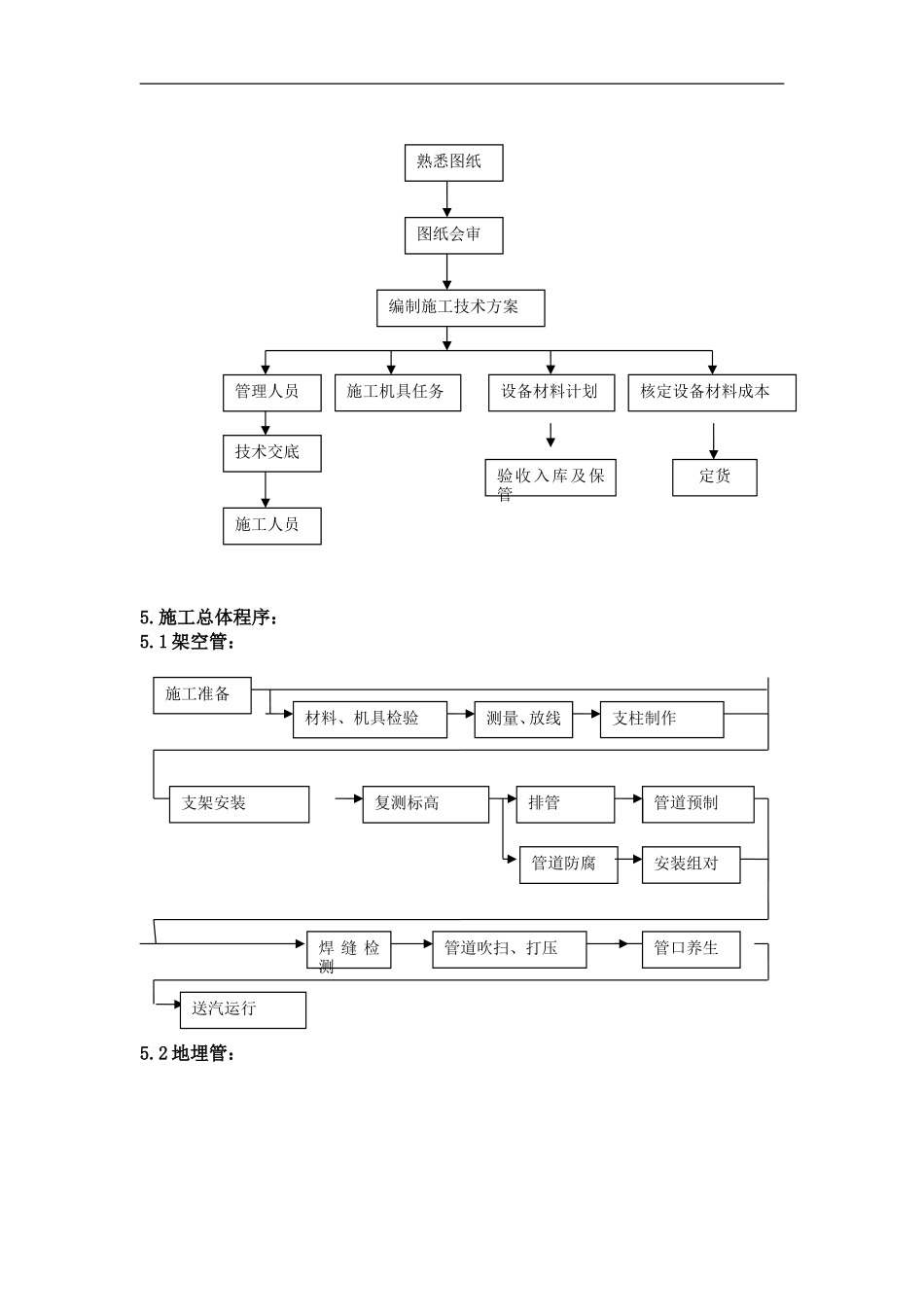

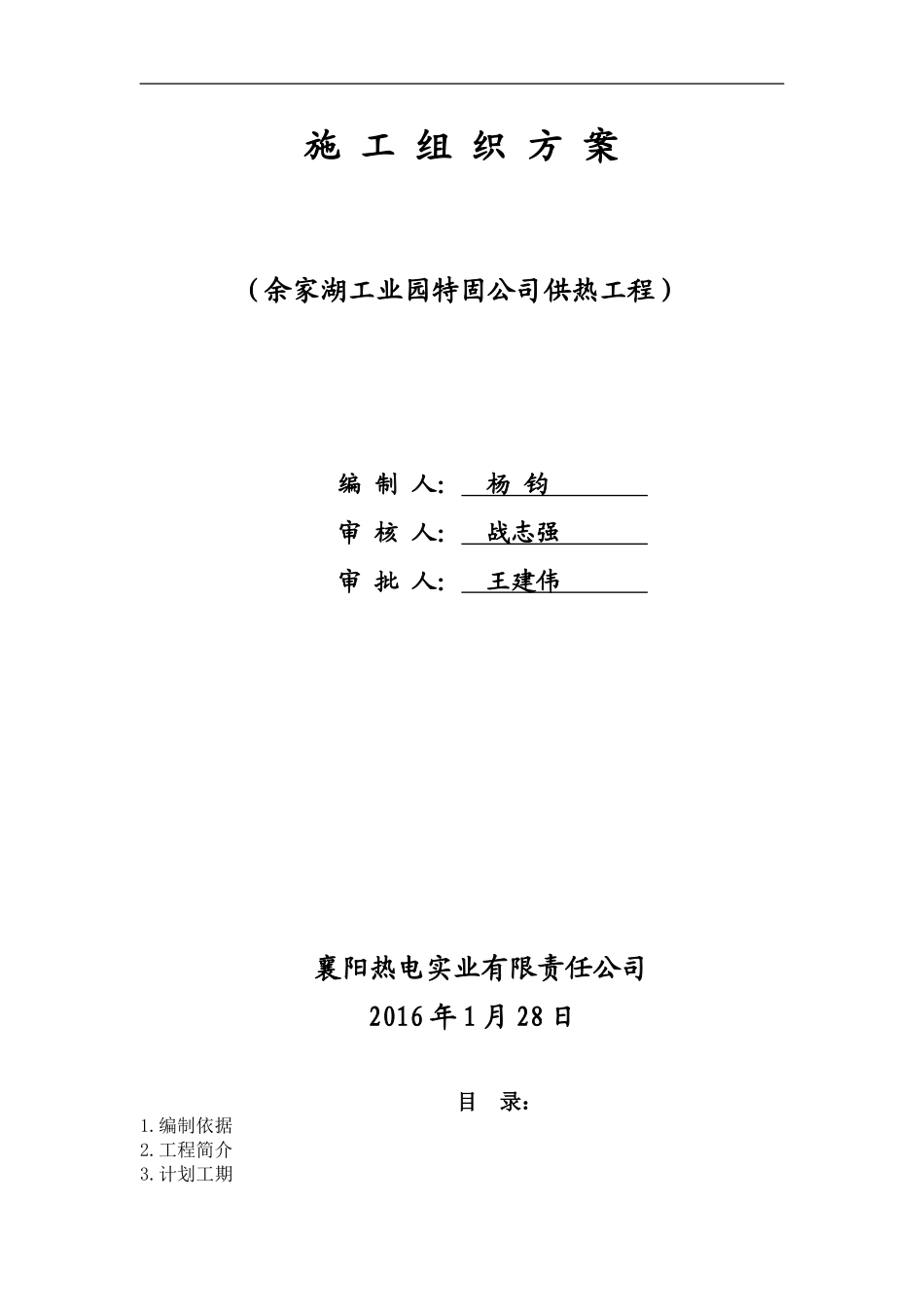

施工组织方案（余家湖工业园特固公司供热工程）编制人：杨钧审核人：战志强审批人：王建伟襄阳热电实业有限责任公司2016年1月28日目录：1.编制依据2.工程简介3.计划工期4.施工总体部署5.施工总体程序6.项目组织机构7.管道安装工艺8.质量保证体系9.安全管理体系我们在仔细阅读施工合同、熟悉图纸、了解设计意图的基础上，组织了本工程的施工组织设计编制工作。本施工组织设计为余家湖工业园特固公司公司供热管道安装工程施工提供指导性施工方案，用于工程的施工组织与管理协调，以确保优质、高速、安全、文明地达到管道安装工程的各项目标、指标，争创优质文明工程。1.编制依据：1).余家湖工业园特固公司供热管道安装工程施工图2）.国家有关施工验收规范、规程和当地有关法令、法规。3）.《质量、环境和职业健康安全管理手册》、《程序文件》及公司《技术管理手册》4）.《钢制管道焊接及验收规范》5.《工业金属管道工程施工及验收规范》GB50235-20106.《城镇直埋供热管道工程技术规程CJJ/T81-98》7.《工业设备及管道防腐蚀工程施工及验收规范》GB50727-20118.《建设工程安全生产管理条例》2.工程简介：余家湖工业园特固公司供热管道安装工程由襄阳热电实业有限责任公司承接，此工程为余家湖工业园特固公司生产供热用。新铺设DN250*8架空管从丰力化工院墙上进源公司φ325供热主管末端固定支架上开口，架空由西向东顺围墙顶部铺设。在春祥化工院内变径为φ219*7管道继续铺设。地埋过14#公路后顺围墙外侧绿化带有南向北架空铺设，再变径为φ108*5管道。地埋过相关工厂大门后继续架空铺设。到7#路后顺7#路绿化带有西向东铺设，地埋过7#路后进入特固公司院内后改架空，安装蒸汽过滤器、控制阀门及蒸汽计量装置；地埋管道为φ219*7/φ480*6、φ108*5/φ273*6钢套钢直埋保温蒸汽管道，其外套管弯头规格为DN500、DN300。3.计划工期：计划开工日期：2016年2月24日计划竣工日期：2016年5月24日计划工期总计：90天4.施工总体部署：5.施工总体程序：5.1架空管：5.2地埋管：图纸会审编制施工技术方案熟悉图纸管理人员施工机具任务设备材料计划核定设备材料成本技术交底施工人员定货验收入库及保管施工准备材料、机具检验测量、放线复测标高管道预制管道吹扫、打压管道防腐焊缝检测安装组对管口养生送汽运行排管支架安装支柱制作6.项目组织机构：序号项目职务姓名性别年龄主要职能1项目经理刘红卫男44工程施工总负责2技术员徐涛男38负责现场施工技术3安全质量员彭勇男48负责现场安全4施工员张晓伟男32负责现场施工协调5材料员石明贵男44负责现场材料进出6资料员杨阳男30负责整个工程的技术资料7.管道安装工艺：7.1管道安装工艺：（1）管材、管件、阀门检查1）外观表面质量要求如下：无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷、尖锐划痕，阀门、管件不能有裂纹、砂眼等缺陷。2）所有管子、管件、阀门均应有产品合格证（材质单）、且规格、型号必须与设计要求一致。3）所有阀门应进行水压试验，试验不合格进行打磨处理，两次不合格应更换，阀门检查试验应有相应的水压试验记录。（2）埋地管道、管沟的要求a)开挖管沟应根据现场土质条件，沟壁要有合理的坡度，以确保施工安全。b)距离沟边0.7m内不应堆置杂物，0.7m以外的弃土堆高不宜超过1.5m。c)焊口工作坑的大小应便于操作为准d)沟底遇有淤泥、大石块等杂物时，应清理或铲除，然后回填厚度不小于150mm的沙土或沙。e)焊缝部位未经100%探伤和试压合格不得防腐施工准备材料、机具检验测量、放线复测标高管道预制管口养生焊缝检测下管焊接套管焊接管道吹扫、打压系统碰口排管沟底处理沟槽开挖回填土f)回填时，管顶300mm以内必须人工回填，其余部分可机械回填。机械回填土时，机械车辆不得在管道上方行驶或作业。回填前，应先检查和修补管道保温外层的破坏处，并检查墙体砼强度、抗渗等级，确保构筑物的安全。回填土时应无积水，直埋管道下10cm及管道边均填中砂，不得用泥土或冻土等回填。回填土应分层铺设，分层夯实，采用机械夯实，每层回填厚度25-30cm。g)因本工程在市区内施工应尽快回填，以确保道路畅通，减少对市民影响。h)由于管线均在市区内施...
