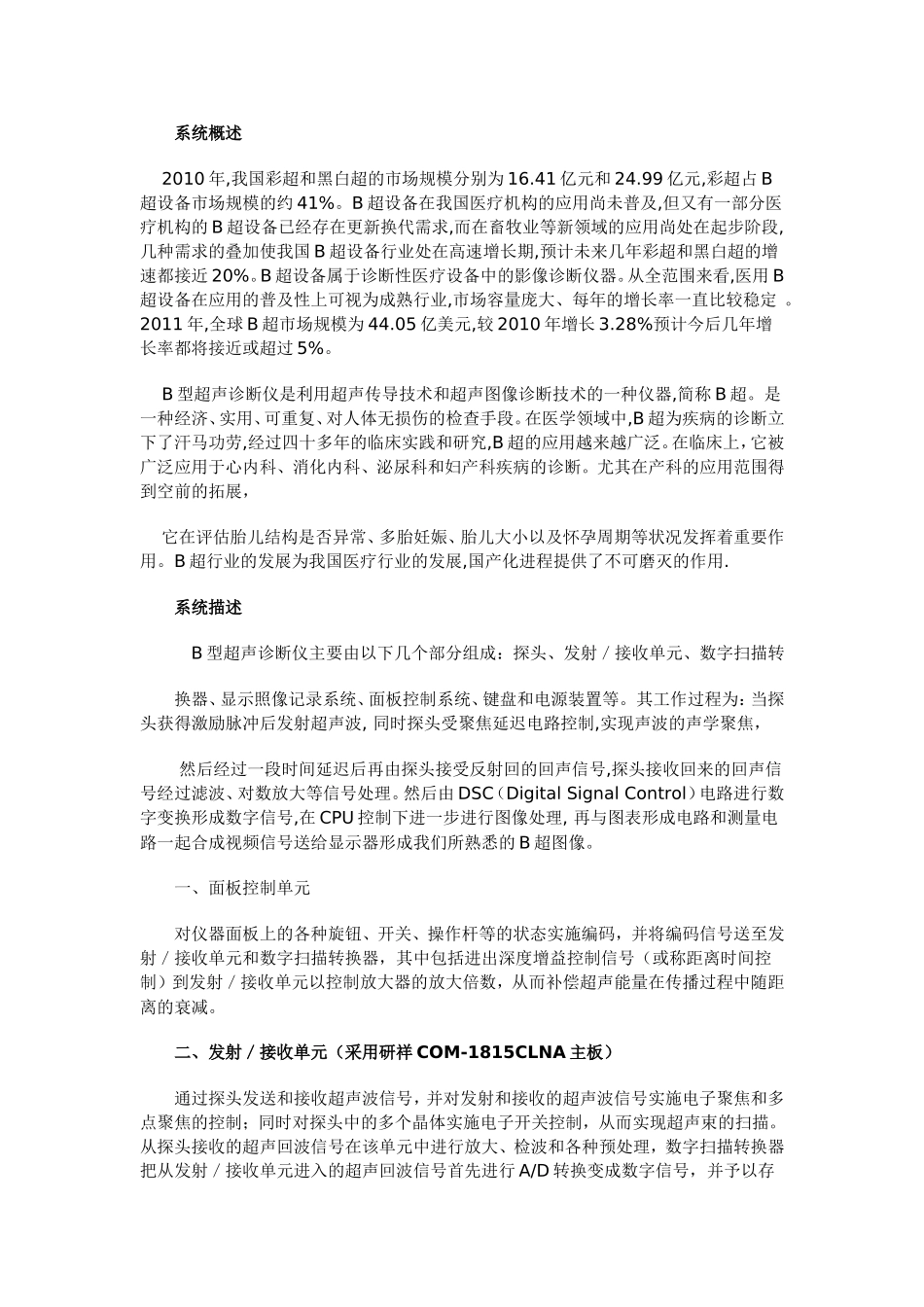

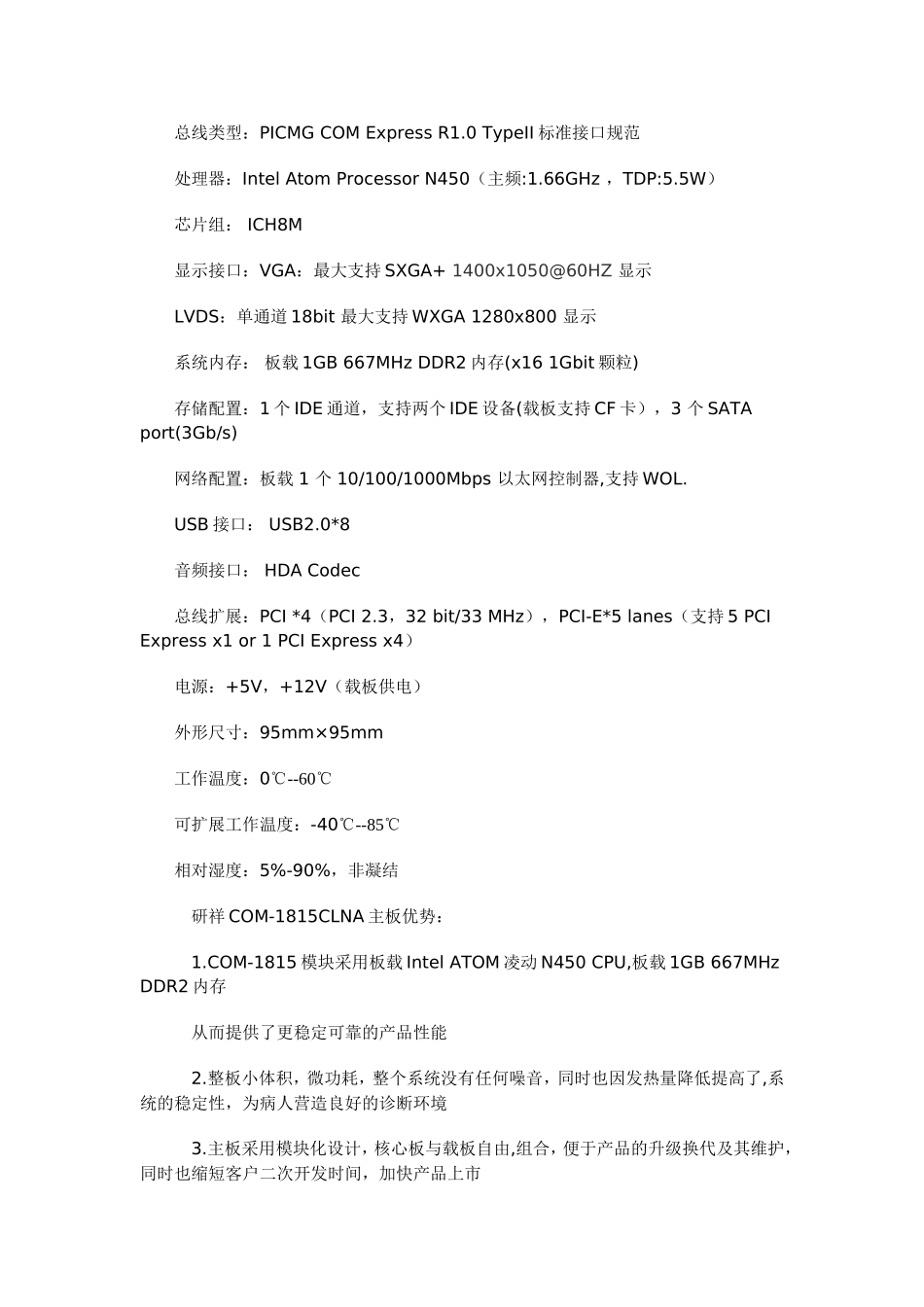

系统概述2010年,我国彩超和黑白超的市场规模分别为16.41亿元和24.99亿元,彩超占B超设备市场规模的约41%。B超设备在我国医疗机构的应用尚未普及,但又有一部分医疗机构的B超设备已经存在更新换代需求,而在畜牧业等新领域的应用尚处在起步阶段,几种需求的叠加使我国B超设备行业处在高速增长期,预计未来几年彩超和黑白超的增速都接近20%。B超设备属于诊断性医疗设备中的影像诊断仪器。从全范围来看,医用B超设备在应用的普及性上可视为成熟行业,市场容量庞大、每年的增长率一直比较稳定。2011年,全球B超市场规模为44.05亿美元,较2010年增长3.28%预计今后几年增长率都将接近或超过5%。B型超声诊断仪是利用超声传导技术和超声图像诊断技术的一种仪器,简称B超。是一种经济、实用、可重复、对人体无损伤的检查手段。在医学领域中,B超为疾病的诊断立下了汗马功劳,经过四十多年的临床实践和研究,B超的应用越来越广泛。在临床上，它被广泛应用于心内科、消化内科、泌尿科和妇产科疾病的诊断。尤其在产科的应用范围得到空前的拓展，它在评估胎儿结构是否异常、多胎妊娠、胎儿大小以及怀孕周期等状况发挥着重要作用。B超行业的发展为我国医疗行业的发展,国产化进程提供了不可磨灭的作用.系统描述B型超声诊断仪主要由以下几个部分组成：探头、发射／接收单元、数字扫描转换器、显示照像记录系统、面板控制系统、键盘和电源装置等。其工作过程为：当探头获得激励脉冲后发射超声波,同时探头受聚焦延迟电路控制,实现声波的声学聚焦，然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波、对数放大等信号处理。然后由DSC（DigitalSignalControl）电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理,再与图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像。一、面板控制单元对仪器面板上的各种旋钮、开关、操作杆等的状态实施编码，并将编码信号送至发射／接收单元和数字扫描转换器，其中包括进出深度增益控制信号（或称距离时间控制）到发射／接收单元以控制放大器的放大倍数，从而补偿超声能量在传播过程中随距离的衰减。二、发射／接收单元（采用研祥COM-1815CLNA主板）通过探头发送和接收超声波信号，并对发射和接收的超声波信号实施电子聚焦和多点聚焦的控制；同时对探头中的多个晶体实施电子开关控制，从而实现超声束的扫描。从探头接收的超声回波信号在该单元中进行放大、检波和各种预处理，数字扫描转换器把从发射／接收单元进入的超声回波信号首先进行A/D转换变成数字信号，并予以存贮和完成各项后处理的功能，所有将要显示的信号（例如回波信号，键盘的字符信号和人体标志符号等）都在转换器中完成D/A转换，最后混合变为合成的视频信号送入监视、照像、记录系统。四、监视、照相、记录系统（采用研祥COM-1815CLNA主板）是操作人员用来观察超声断层图像和各种相关信息，并对有价值的图像进行拍照和记录的系统。监视和照像分别使用两个略有不同的TV监视器，照像部分一般配备通用135相机或一次性的波拉相机，记录部分使用特殊功能的纸记录装置或彩色视频打印机。系统要求1.发送接收信号单元及控制部件的接口特殊.2.对主板的功能要求必须是PCI、PCI-E总线.3.能支持振动/温度的扩展功能.4.医疗行业能做到低功耗、可靠工作和长期供货。5.基于此，研祥向各B超机研发制造商郑重推荐了具有高集成度、易升级的COM-Express架构的模块化主板COM-1815系统框图产品及优势研祥COM-1815CLNA主板规格总线类型：PICMGCOMExpressR1.0TypeII标准接口规范处理器：IntelAtomProcessorN450（主频:1.66GHz，TDP:5.5W）芯片组：ICH8M显示接口：VGA：最大支持SXGA+1400x1050@60HZ显示LVDS：单通道18bit最大支持WXGA1280x800显示系统内存：板载1GB667MHzDDR2内存(x161Gbit颗粒)存储配置：1个IDE通道，支持两个IDE设备(载板支持CF卡），3个SATAport(3Gb/s)网络配置：板载1个10/100/1000Mbps以太网控制器,支持WOL.USB接口：USB2.0*8音频接口：HDACodec总线扩展：PCI*4（PCI2.3，32bit/33MHz），PCI-E*5lanes（支持5PCIExpressx1or1PCIExpressx4）电源：...
