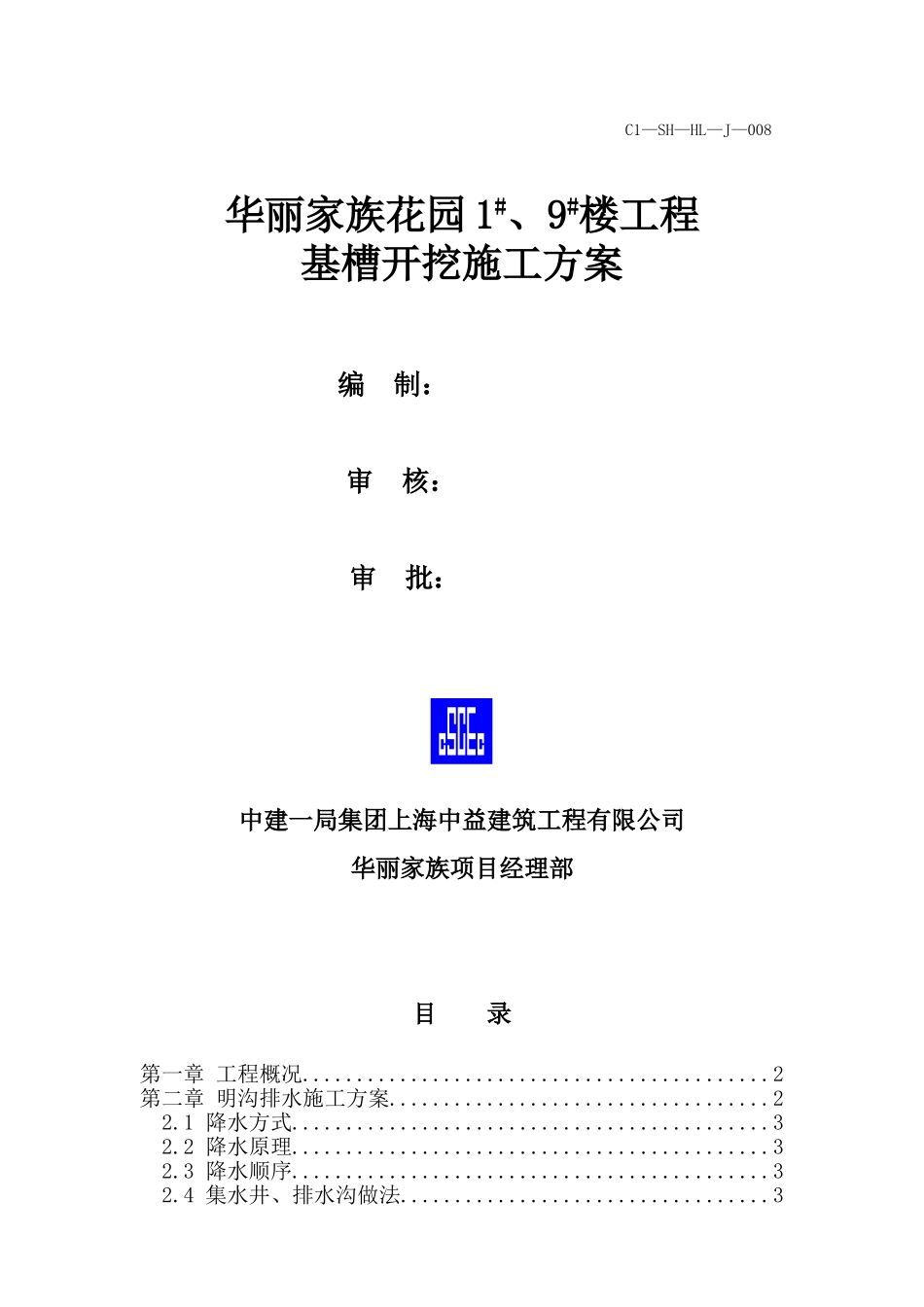

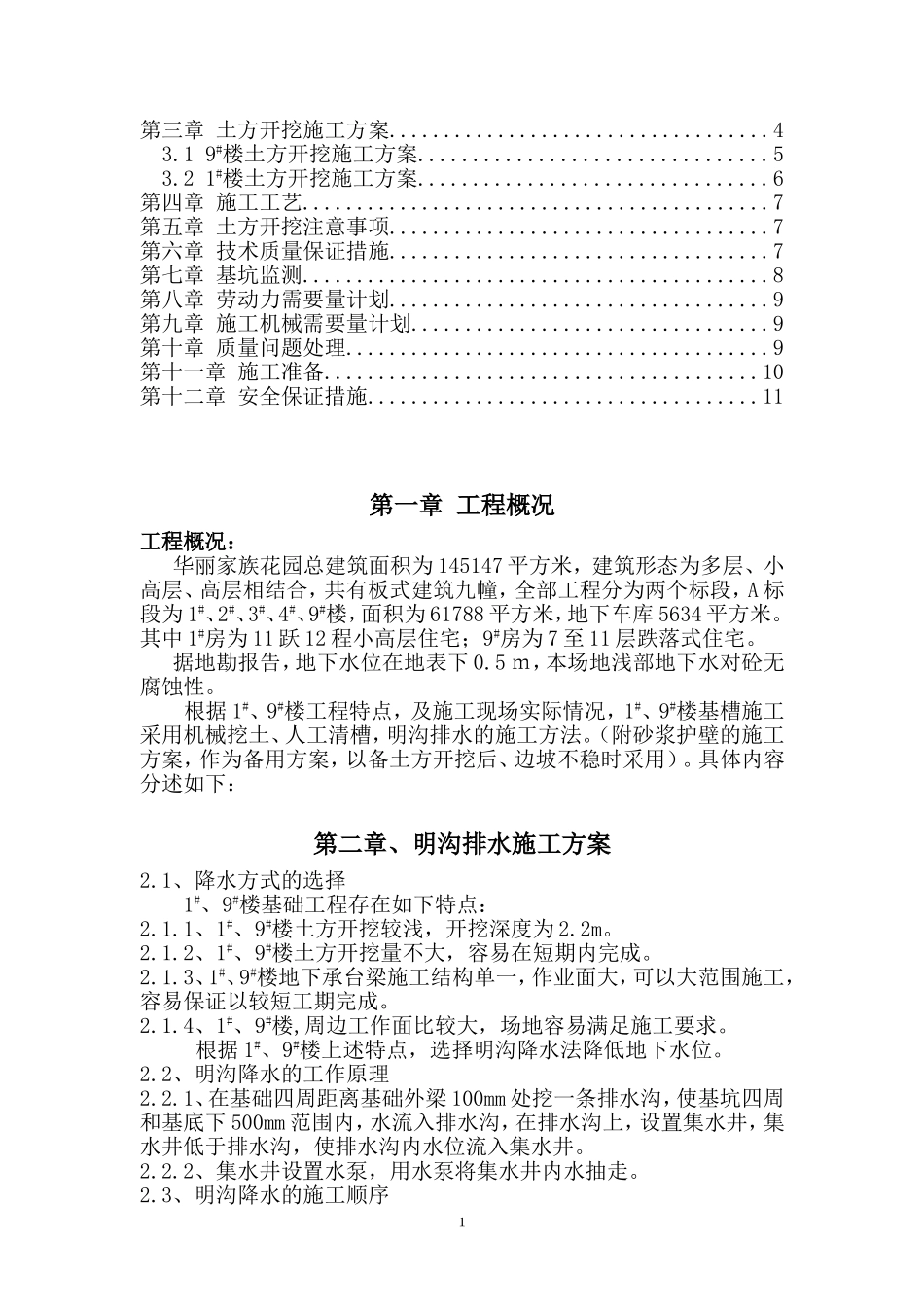

C1—SH—HL—J—008华丽家族花园1#、9#楼工程基槽开挖施工方案编制：审核：审批：中建一局集团上海中益建筑工程有限公司华丽家族项目经理部目录第一章工程概况...........................................2第二章明沟排水施工方案...................................22.1降水方式............................................32.2降水原理............................................32.3降水顺序............................................32.4集水井、排水沟做法..................................3第三章土方开挖施工方案...................................43.19#楼土方开挖施工方案................................53.21#楼土方开挖施工方案................................6第四章施工工艺...........................................7第五章土方开挖注意事项...................................7第六章技术质量保证措施...................................7第七章基坑监测...........................................8第八章劳动力需要量计划...................................9第九章施工机械需要量计划.................................9第十章质量问题处理.......................................9第十一章施工准备........................................10第十二章安全保证措施....................................11第一章工程概况工程概况：华丽家族花园总建筑面积为145147平方米，建筑形态为多层、小高层、高层相结合，共有板式建筑九幢，全部工程分为两个标段，A标段为1#、2#、3#、4#、9#楼，面积为61788平方米，地下车库5634平方米。其中1#房为11跃12程小高层住宅；9#房为7至11层跌落式住宅。据地勘报告，地下水位在地表下0.5ｍ，本场地浅部地下水对砼无腐蚀性。根据1#、9#楼工程特点，及施工现场实际情况，1#、9#楼基槽施工采用机械挖土、人工清槽，明沟排水的施工方法。（附砂浆护壁的施工方案，作为备用方案，以备土方开挖后、边坡不稳时采用）。具体内容分述如下：第二章、明沟排水施工方案2.1、降水方式的选择1#、9#楼基础工程存在如下特点：2.1.1、1#、9#楼土方开挖较浅，开挖深度为2.2m。2.1.2、1#、9#楼土方开挖量不大，容易在短期内完成。2.1.3、1#、9#楼地下承台梁施工结构单一，作业面大，可以大范围施工，容易保证以较短工期完成。2.1.4、1#、9#楼,周边工作面比较大，场地容易满足施工要求。根据1#、9#楼上述特点，选择明沟降水法降低地下水位。2.2、明沟降水的工作原理2.2.1、在基础四周距离基础外梁100mm处挖一条排水沟，使基坑四周和基底下500mm范围内，水流入排水沟，在排水沟上，设置集水井，集水井低于排水沟，使排水沟内水位流入集水井。2.2.2、集水井设置水泵，用水泵将集水井内水抽走。2.3、明沟降水的施工顺序12.3.1、在土方开挖时，在基坑一角挖一个集水坑，设置水泵抽水，以满足土方开挖要求。抽处的水排入现场西侧排水暗管，通过沉淀池沉淀，排入市政管道。2.3.2、在土方开挖过程中，分段完善基底四周明沟和集水井，对不再上重车处进行分段硬化，硬化采用C10素混凝土，厚5cm，硬化时要在基坑边设置挡水墙，挡水墙做法：抹5cm×5cm水泥台或用砂浆砌筑1立砖。2.3.3、承台梁做完后首先撤掉1#楼南侧部分水泵，对明沟和集水井进行回填。停泵前首先在混凝土垫层上用冲击钻打通孔，防止水压过高浮动基础。2.3.4、基础承台梁内回添完毕后，继续做承台梁上部结构，待上部结构完毕，撤掉全部水泵，集中进行，快速回填。2.3.5、水泵清洗，养护回收入库，明沟降水结束。2.4、集水井，排水沟做法：2.4.1、1#楼第一个集水井选择在1#楼西北角，由于1#楼地下水主要来自楼东北侧的地下暗河，选定的第一个集水井，距离暗河相对较远，集水井处水量较小，集水井容易施工完成。2.4.2、第一个集水井施工完毕后，可以边挖土，边挖排水沟,边设集水井。后期挖到北侧水量大的地方时，已有排水沟阻止和解决外部来水。2.4.3、集水井用直径400mm陶粒管，井底铺20cm卵石过滤层，陶粒管四周用卵石填塞，以阻止大的杂质，进入水泵。具体做法详见...
