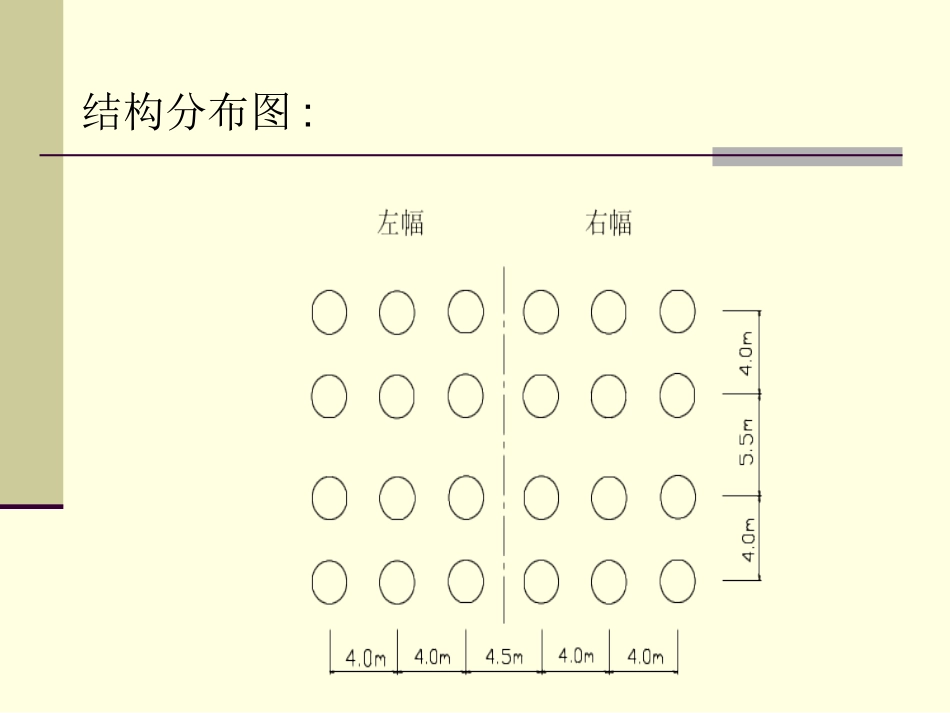

湿陷性黄土地质百米超长群桩挖孔灌注施工技术老庄河特大桥为六跨预应力砼连续刚构,全桥长870m,计5墩2台,基础为桩基础,其中,5#墩桩径为1.8m,深102m超长群桩(全线最长桩),桩按嵌岩桩设计,入岩深度为8m左右,按4排布设,每排6根,共24根.结构分布图为:结构分布图:一、地质、地貌5#墩位于老庄河北岸三级黄土台塬,斜坡上,前为深切的老庄河河谷,两侧为斜坡支沟深切的陡坎,陡坎距左幅承台仅10米左右。地下水为第四系孔隙潜水,地表老庄河河谷有少量径流水。桩基土层:分布为上部为土质均匀的湿陷性系数在0.06-0.09之间的黄土,中部为粘土,下部为砂质、泥质岩层。二、设备配置桩基采取挖孔灌注施工方法,其主要机械配置如下1提升井架台241.6T2空压机台5W2.8/53风钻台484局部通风机台2BKY5吊车台2QY256电焊机台47污水潜水泵台18低压变压器台436V9强制搅拌机台1350L拌各护壁砼10钻机台24YT-12011手推车台2412搅拌站座175m3/h桩基灌注13搅拌站座175m3/h桩基灌注14砼输送泵台2HBT60三、孔壁支护设计挖孔桩井壁支护是挖孔施工的关键。成孔孔径按1.85m考虑,对周围平面井壁的混凝土结构壁厚为h≥Lb/24,其中:h-井壁的厚度,Lb-圆环的换算长度,经计算Lb=1.82r,h≥Lb/24=7.0cm。实际施工中,考虑地下有局部裂隙渗水,壁厚在无水段设为15cm,有渗水时,设为20cm,砼强度为C25。四、施工场地布设施工场地布设图:五、挖孔施工1、施工准备2、测量定位用全站仪按设计坐标测定各孔中心位置3、孔口段施工⑴孔口人工开挖⑵孔口护壁砼浇注⑶拆模、清核心土⑷提升井架安设4、人工挖孔上部近百米土层主要为土质较硬的黄土和粘土。5、吊运弃土6、桩位校正开挖深度在50m以内,用十字交叉法利用垂球进行开挖偏位校核,开挖深度1m校核一次。7、人员上下及联络人员上下采用专用吊笼,作业人员上下时,系安全绳做为预防措施,安全绳系到井架立柱上。8、孔壁支护⑴在挖孔深度达1m时,立模浇筑C25砼护壁⑵护壁形式:护壁采用两种形式未见渗水时采用等厚度(15cm)圆截面C25砼护壁,每挖掘1.2~1.5米深时,即立模灌筑见渗水时采用20cm厚外齿式C25砼护壁,两节之间无空隙。9、孔内排水当孔内积水较多时,用高扬程潜水泵排水,排水管为活动管,随潜水泵移动,水少时,直接用瓢装到吊桶内运至场外。10、通风照明孔口夜间施工照明灯为220V照明电压供电通风利用设置在孔口的空压机供风六、岩层爆破1、爆破参数⑴爆破直径根据现有设备,钻孔直径取φ=38mm。⑵掏槽方式⑶炮眼布置中间布一孔掏槽眼,周边沿圆周等间距布设12孔。⑷炮眼深度中间掏槽眼孔深1.2米,周边眼1.1米。⑸装药结构中间眼靠近底部连续装药,周边眼间隔装药。⑹填塞方式⑺选用的炸药与雷管炸药选用乳化炸药,中间掏槽眼和周边眼均为毫秒延期雷管⑻单孔装药量中间掏槽眼0.8kg,周边眼0.2kg。老庄河特大桥挖孔桩爆破设计图2、爆破设计的优化⑴第一次爆破(即第一个孔)应按设计爆破参数减半使用炸药量,以证实爆破设计效果。⑵根据爆破效果和岩层节理裂隙发育、岩性软硬情况,修正眼距、装药量,特别是周边眼的有关参数。⑶根据爆破后石碴的块度修正参数。石碴块度小,说明辅助眼布置偏密;石碴块度大说明炮眼偏疏,用药量过大。⑷根据爆破振速监测,调整同段起爆最大药量及雷管段数。⑸根据开挖面凹凸情况修正钻眼深度,爆破眼眼底基本上落在同一断面上。七、清孔及成孔检测1、第一次清孔2、抽水检孔,二次清孔3、检孔方法及验收标准以校过的测绳直观地检测孔深,以下到孔底人工检查进行校核为原则。⑴测绳测量的验收标准⑵测绳测量的方法八、下放钢筋笼钢筋笼在孔口附近分段加工成型,每段长度18m左右,用25T吊运钢筋笼。为防止在倒运和起吊钢筋笼时的变形,在钢筋笼内焊“十”字内支撑。起吊时用双钩,采用小钩落大钩起的方式上下节钢筋笼采用气焊搭接九、灌注水下砼孔底段有8-10m积水,因而进行砼灌注时,按水下砼进行灌注作业。1、导管安设采用垂直导管法灌注水下砼。2、砼灌注3、灌注桩孔砼顺序4、长距离泵送,超深砼灌注砼配合比设计砼配合比表水泥沙碎石水外加剂C254...
