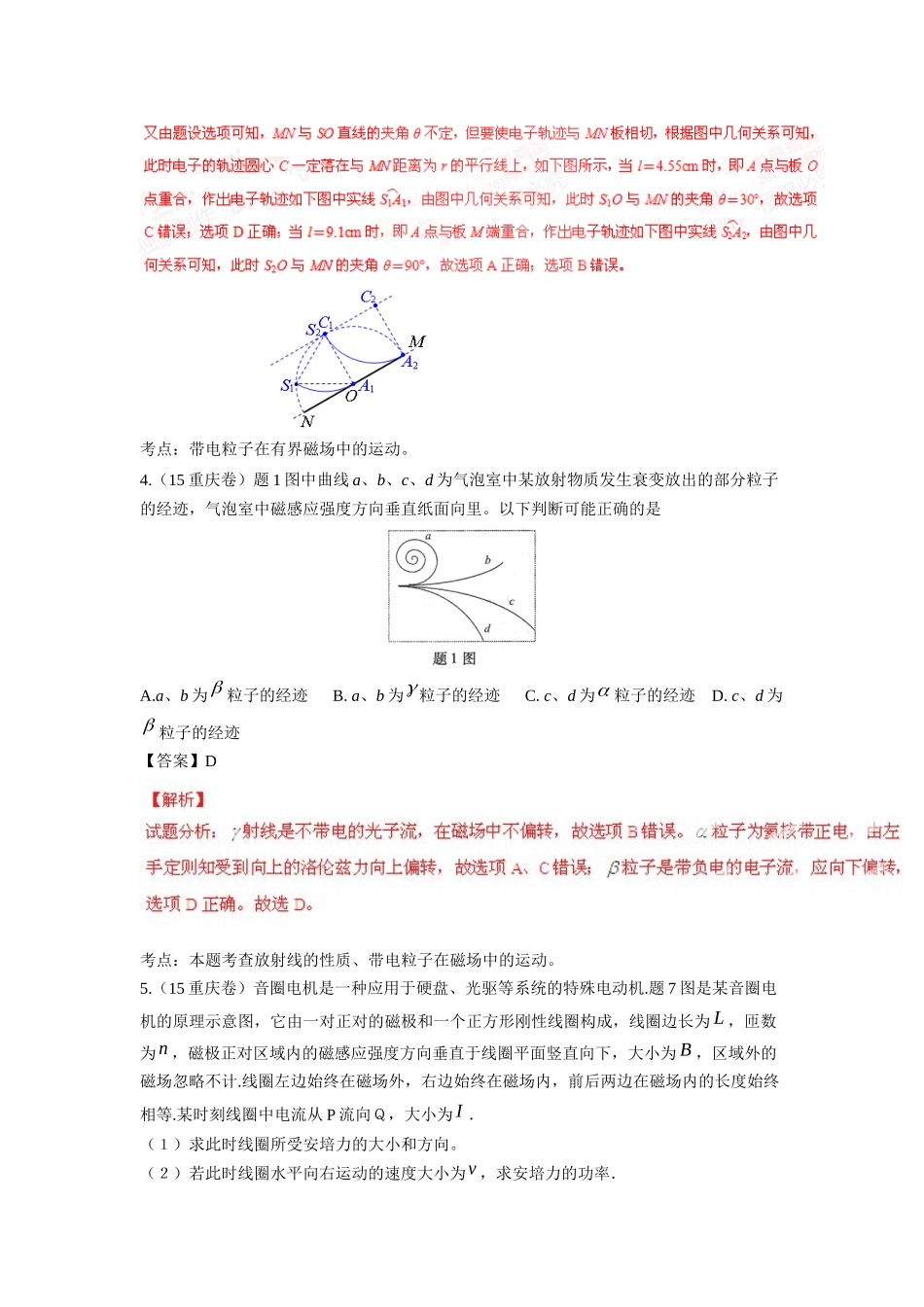

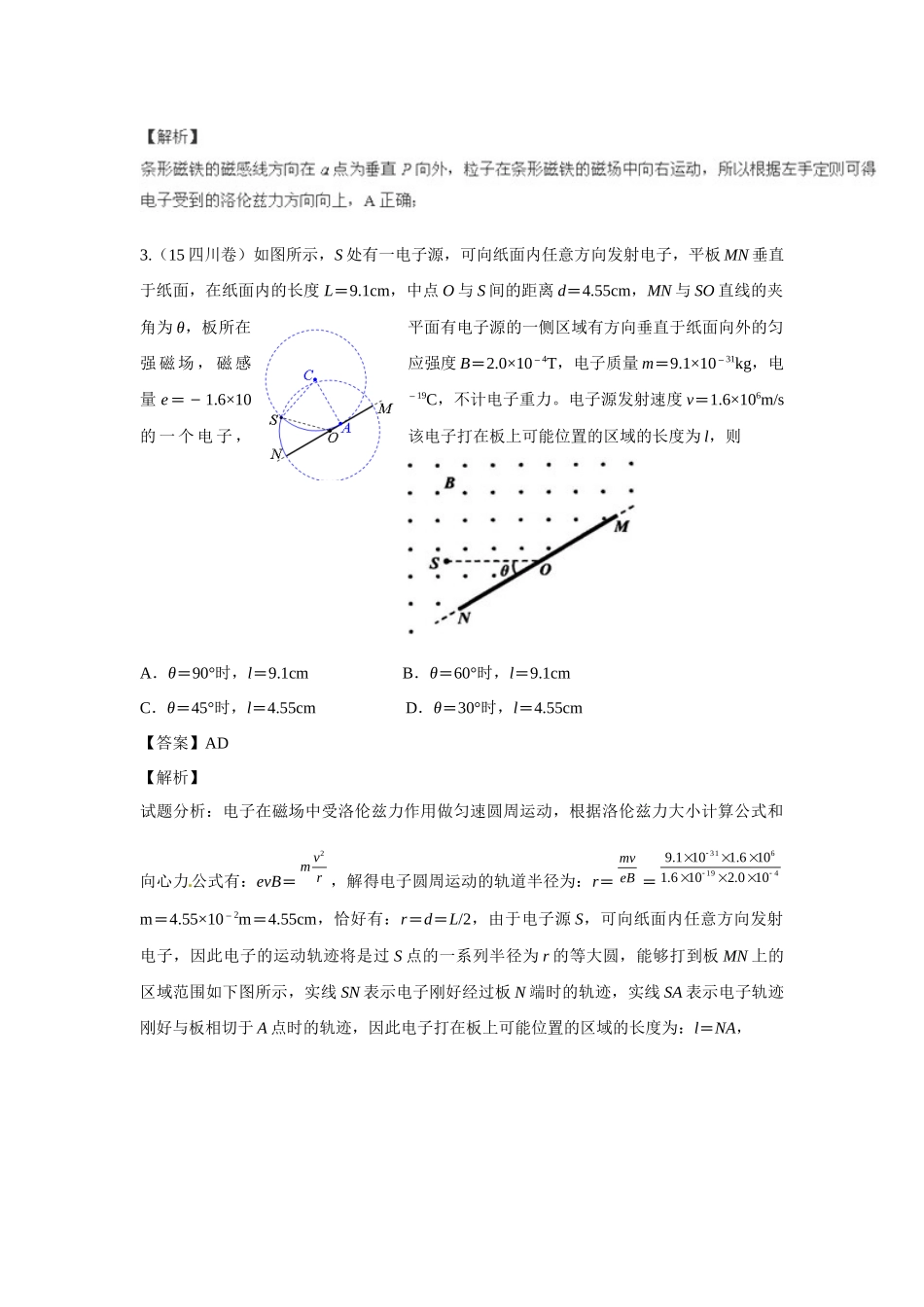

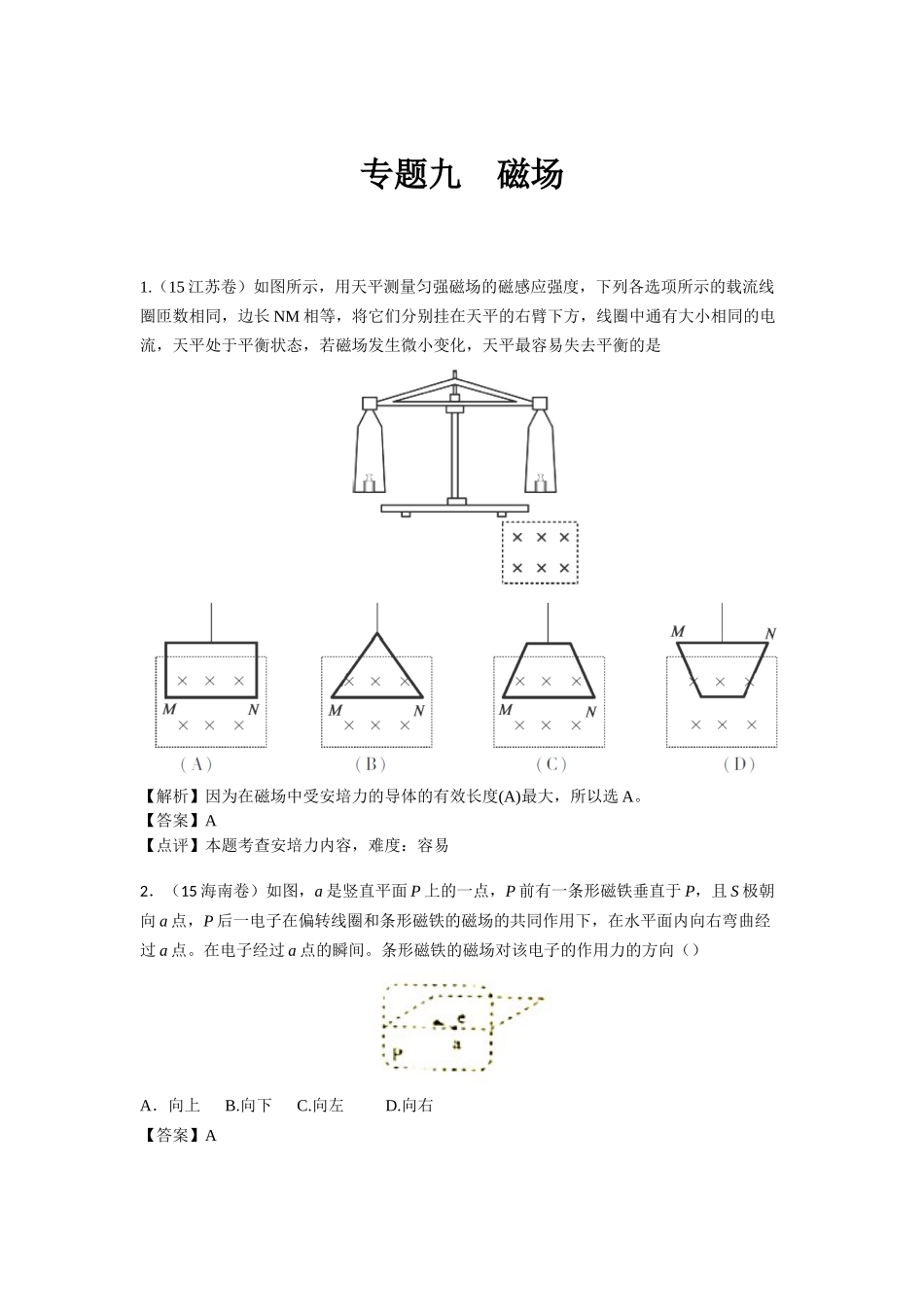

专题九磁场1.（15江苏卷）如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长NM相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是【解析】因为在磁场中受安培力的导体的有效长度(A)最大，所以选A。【答案】A【点评】本题考查安培力内容，难度：容易2．（15海南卷）如图，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点，P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点。在电子经过a点的瞬间。条形磁铁的磁场对该电子的作用力的方向（）A．向上B.向下C.向左D.向右【答案】A3.（15四川卷）如图所示，S处有一电子源，可向纸面内任意方向发射电子，平板MN垂直于纸面，在纸面内的长度L＝9.1cm，中点O与S间的距离d＝4.55cm，MN与SO直线的夹角为θ，板所在平面有电子源的一侧区域有方向垂直于纸面向外的匀强磁场，磁感应强度B＝2.0×10－4T，电子质量m＝9.1×10－31kg，电量e＝－1.6×10－19C，不计电子重力。电子源发射速度v＝1.6×106m/s的一个电子，该电子打在板上可能位置的区域的长度为l，则A．θ＝90°时，l＝9.1cmB．θ＝60°时，l＝9.1cmC．θ＝45°时，l＝4.55cmD．θ＝30°时，l＝4.55cm【答案】AD【解析】试题分析：电子在磁场中受洛伦兹力作用做匀速圆周运动，根据洛伦兹力大小计算公式和向心力公式有：evB＝rvm2，解得电子圆周运动的轨道半径为：r＝eBmv＝419631100.2106.1106.1101.9m＝4.55×10－2m＝4.55cm，恰好有：r＝d＝L/2，由于电子源S，可向纸面内任意方向发射电子，因此电子的运动轨迹将是过S点的一系列半径为r的等大圆，能够打到板MN上的区域范围如下图所示，实线SN表示电子刚好经过板N端时的轨迹，实线SA表示电子轨迹刚好与板相切于A点时的轨迹，因此电子打在板上可能位置的区域的长度为：l＝NA，考点：带电粒子在有界磁场中的运动。4.（15重庆卷）题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。以下判断可能正确的是A.a、b为粒子的经迹B.a、b为粒子的经迹C.c、d为粒子的经迹D.c、d为粒子的经迹【答案】D考点：本题考查放射线的性质、带电粒子在磁场中的运动。5.（15重庆卷）音圈电机是一种应用于硬盘、光驱等系统的特殊电动机.题7图是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计.线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等.某时刻线圈中电流从P流向Ｑ，大小为I．（１）求此时线圈所受安培力的大小和方向。（２）若此时线圈水平向右运动的速度大小为v，求安培力的功率．【答案】（1）FnBIL，方向水平向右；（2）PnBILv考点：本题考查安培力、功率。6.（15重庆卷）（18分）题9图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中MN和MN是间距为h的两平行极板，其上分别有正对的两个小孔O和O，ON=ON=d，P为靶点，OP=kd（k为大于1的整数）.极板间存在方向向上的匀强电场，两极板间电压为U.质量为m、带电量为q的正离子从O点由静止开始加速，经O进入磁场区域.当离子打到极板上ON区域（含N点）或外壳上时将会被吸收.两虚线之间的区域无电场和磁场存在，离子可匀速穿过.忽略相对论效应和离子所受的重力.求：（1）离子经过电场仅加速一次后能打到P点所需的磁感应强度大小；（2）能使离子打到P点的磁感应强度的所有可能值；（3）打到P点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。【答案】（1）22qUmBqkd（2）22nqUmBqkd，2(1,2,3,,1)nk（3）22(23)=22(1)kmkdtqumk磁，22(1)=kmthqU电【解析】试题分析：（1）离子经电场加速，由动能定理：212qUmv，可得2qUvm磁场中做匀速圆周运动，2vqvBmr刚好打在P点，轨迹为半圆，由几何关系可知2k...
