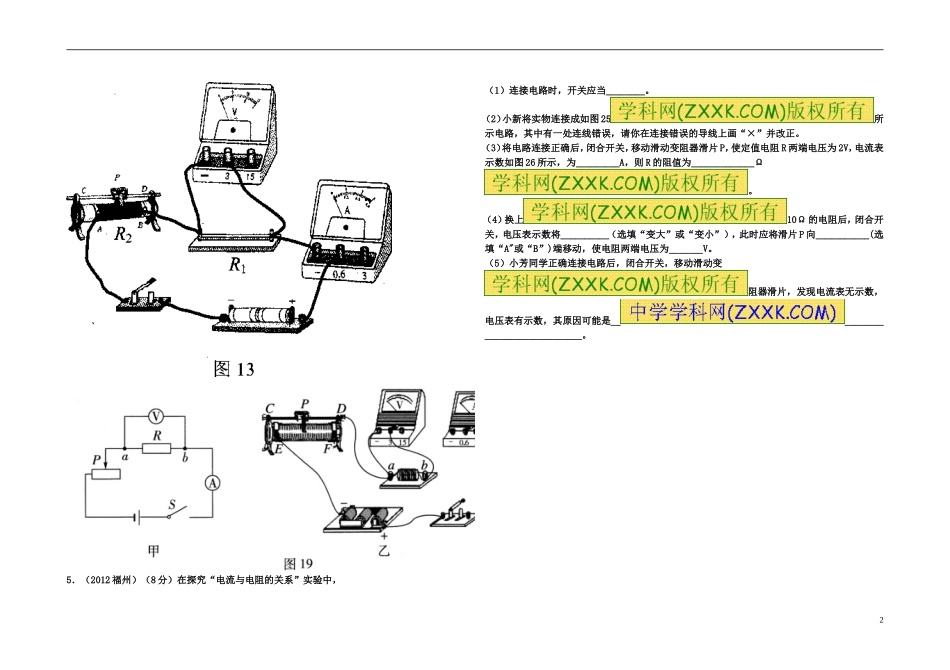

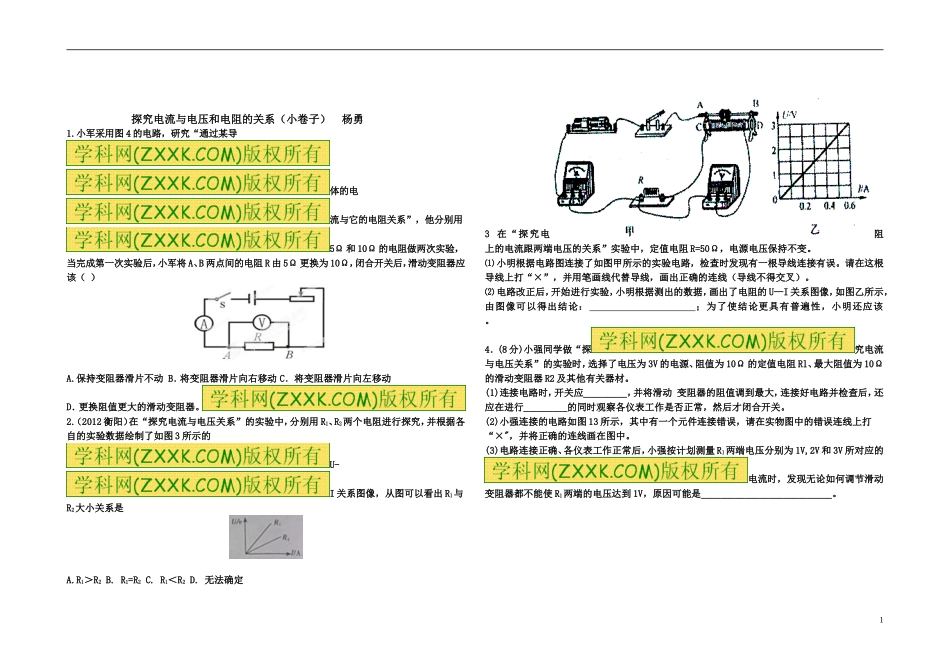

探究电流与电压和电阻的关系（小卷子）杨勇1.小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。2.（2012衡阳）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制了如图3所示的U-I关系图像，从图可以看出R1与R2大小关系是A.R1＞R2B.R1=R2C.R1＜R2D.无法确定3在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R=50Ω，电源电压保持不变。⑴小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误。请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）。⑵电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U—I关系图像，如图乙所示，由图像可以得出结论：；为了使结论更具有普遍性，小明还应该。4．(8分)小强同学做“探究电流与电压关系”的实验时，选择了电压为3V的电源、阻值为10Ω的定值电阻Rl、最大阻值为10Ω的滑动变阻器R2及其他有关器材。(1)连接电路时，开关应_________，并将滑动变阻器的阻值调到最大，连接好电路并检查后，还应在进行_________的同时观察各仪表工作是否正常，然后才闭合开关。(2)小强连接的电路如图13所示，其中有一个元件连接错误，请在实物图中的错误连线上打“×"，并将正确的连线画在图中。(3)电路连接正确、各仪表工作正常后，小强按计划测量R1两端电压分别为1V,2V和3V所对应的电流时，发现无论如何调节滑动变阻器都不能使R1两端的电压达到1V，原因可能是___________________________。15．（2012福州）（8分）在探究“电流与电阻的关系”实验中，（1）连接电路时，开关应当________。（2）小新将实物连接成如图25所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图26所示，为_________A，则R的阻值为_____________Ω。（4）换上10Ω的电阻后，闭合开关，电压表示数将__________（选填“变大”或“变小”），此时应将滑片P向___________(选填“A"或“B”)端移动，使电阻两端电压为_______V。（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______________________________。2
