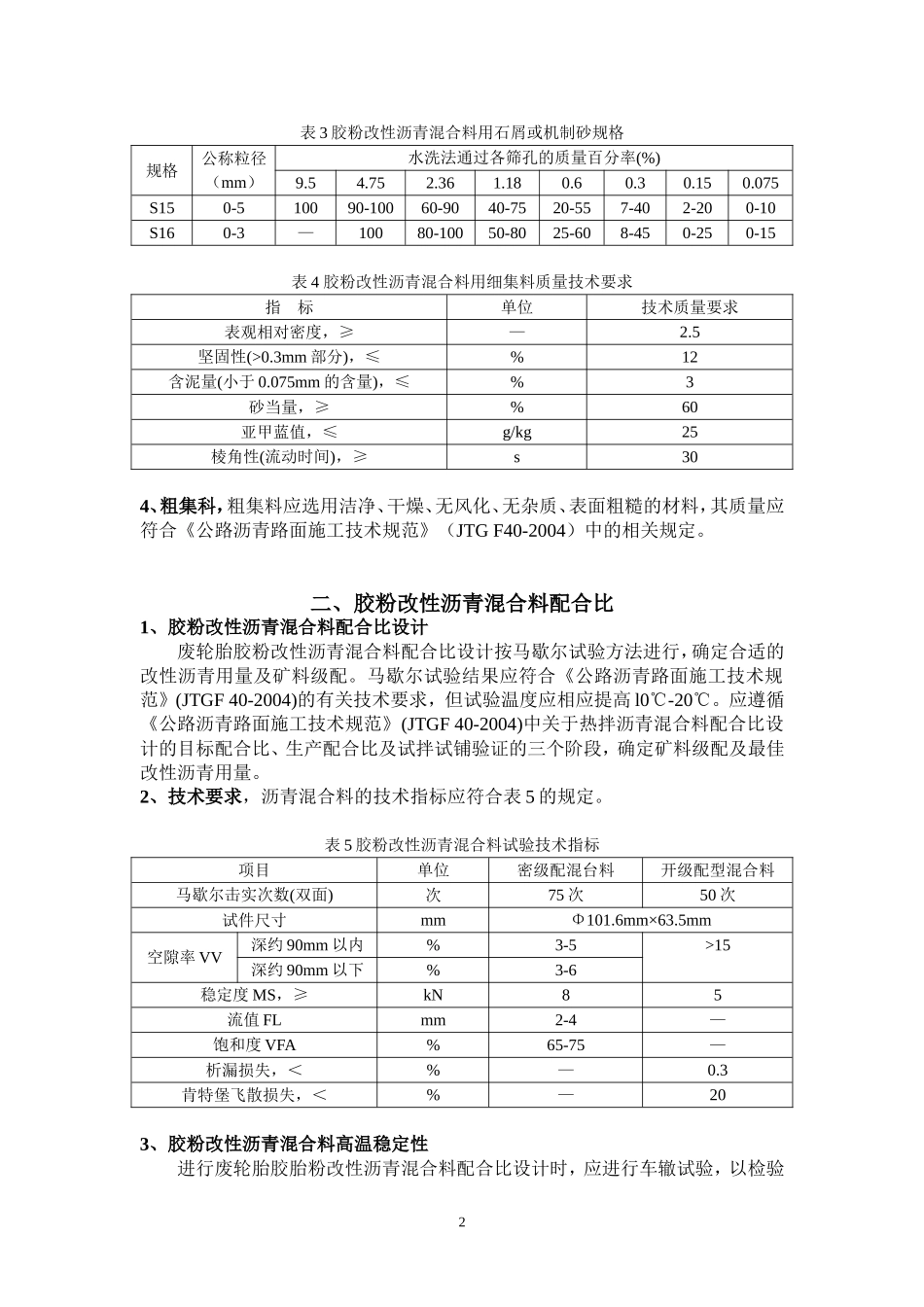

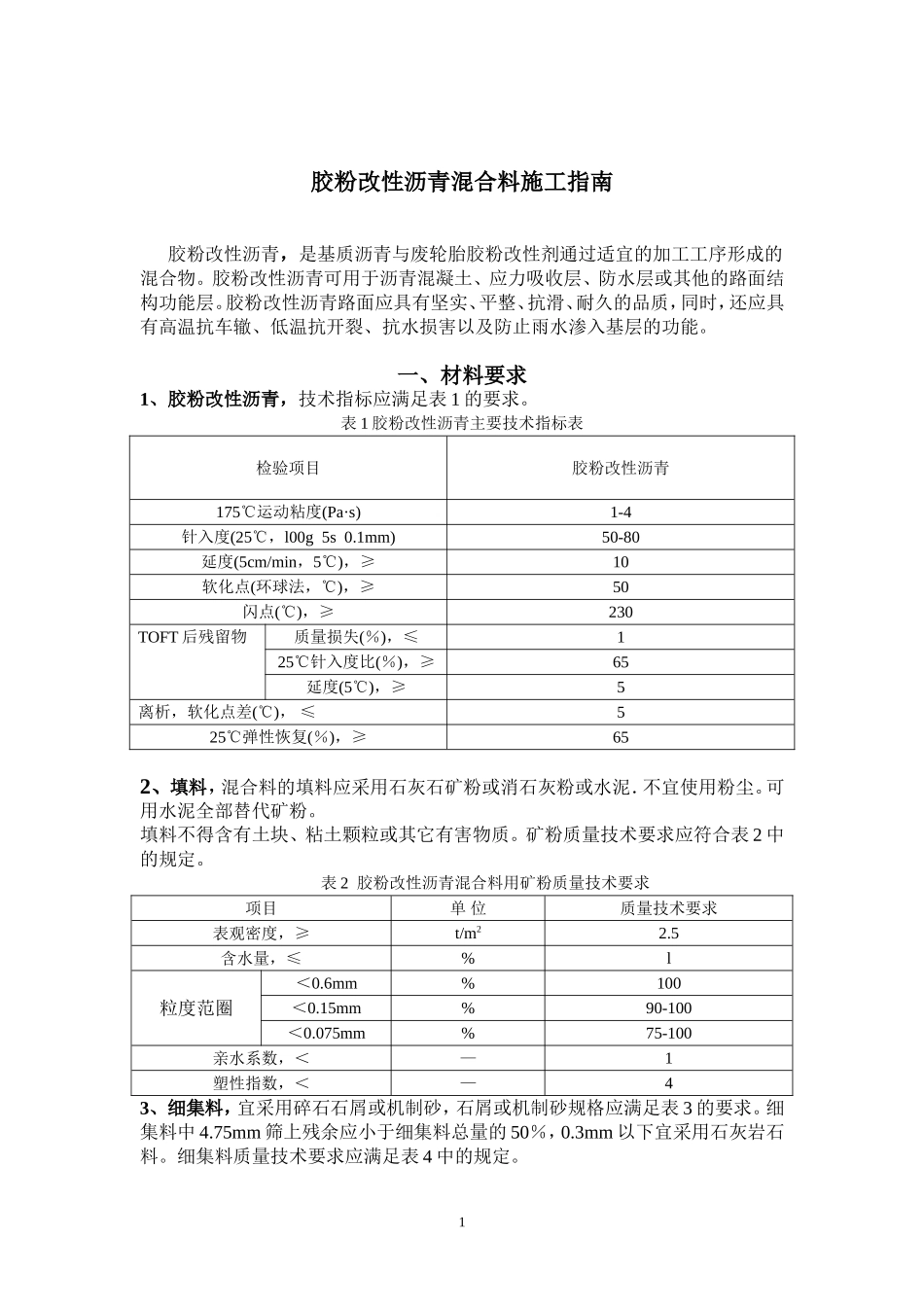

胶粉改性沥青混合料施工指南胶粉改性沥青，是基质沥青与废轮胎胶粉改性剂通过适宜的加工工序形成的混合物。胶粉改性沥青可用于沥青混凝土、应力吸收层、防水层或其他的路面结构功能层。胶粉改性沥青路面应具有坚实、平整、抗滑、耐久的品质，同时，还应具有高温抗车辙、低温抗开裂、抗水损害以及防止雨水渗入基层的功能。一、材料要求1、胶粉改性沥青，技术指标应满足表1的要求。表1胶粉改性沥青主要技术指标表检验项目胶粉改性沥青175℃运动粘度(Pa·s)1-4针入度(25℃，l00g5s0.1mm)50-80延度(5cm/min，5℃)，≥10软化点(环球法，℃)，≥50闪点(℃)，≥230TOFT后残留物质量损失(％)，≤125℃针入度比(％)，≥65延度(5℃)，≥5离析，软化点差(℃)，≤525℃弹性恢复(％)，≥652、填料，混合料的填料应采用石灰石矿粉或消石灰粉或水泥．不宜使用粉尘。可用水泥全部替代矿粉。填料不得含有土块、粘土颗粒或其它有害物质。矿粉质量技术要求应符合表2中的规定。表2胶粉改性沥青混合料用矿粉质量技术要求项目单位质量技术要求表观密度，≥t/m22.5含水量，≤%l粒度范圈＜0.6mm%100＜0.15mm%90-100＜0.075mm%75-100亲水系数，＜—1塑性指数，＜—43、细集料，宜采用碎石石屑或机制砂，石屑或机制砂规格应满足表3的要求。细集料中4.75mm筛上残余应小于细集料总量的50％，0.3mm以下宜采用石灰岩石料。细集料质量技术要求应满足表4中的规定。1表3胶粉改性沥青混合料用石屑或机制砂规格规格公称粒径（mm）水洗法通过各筛孔的质量百分率(%)9.54.752.361.180.60.30.150.075S150-510090-10060-9040-7520-557-402-200-10S160-3—10080-10050-8025-608-450-250-15表4胶粉改性沥青混合料用细集料质量技术要求指标单位技术质量要求表观相对密度，≥—2.5坚固性(>0.3mm部分)，≤%12含泥量(小于0.075mm的含量)，≤%3砂当量，≥%60亚甲蓝值，≤g/kg25棱角性(流动时间)，≥s304、粗集科，粗集料应选用洁净、干燥、无风化、无杂质、表面粗糙的材料，其质量应符合《公路沥青路面施工技术规范》（JTGF40-2004）中的相关规定。二、胶粉改性沥青混合料配合比1、胶粉改性沥青混合料配合比设计废轮胎胶粉改性沥青混合料配合比设计按马歇尔试验方法进行，确定合适的改性沥青用量及矿料级配。马歇尔试验结果应符合《公路沥青路面施工技术规范》(JTGF40-2004)的有关技术要求，但试验温度应相应提高l0℃-20℃。应遵循《公路沥青路面施工技术规范》(JTGF40-2004)中关于热拌沥青混合料配合比设计的目标配合比、生产配合比及试拌试铺验证的三个阶段，确定矿料级配及最佳改性沥青用量。2、技术要求，沥青混合料的技术指标应符合表5的规定。表5胶粉改性沥青混合料试验技术指标项目单位密级配混台料开级配型混合料马歇尔击实次数(双面)次75次50次试件尺寸mmΦ101.6mm×63.5mm空隙率VV深约90mm以内%3-5>15深约90mm以下%3-6稳定度MS，≥kN85流值FLmm2-4—饱和度VFA%65-75—析漏损失，＜%—0.3肯特堡飞散损失，＜%—203、胶粉改性沥青混合料高温稳定性进行废轮胎胶胎粉改性沥青混合料配合比设计时，应进行车辙试验，以检验2沥青混合料的高温稳定性，高温性能应满足表6的要求。表6胶粉改性沥青混合科高温性能要求交通等级指标上面层一般交通路段动稳定度(次/mm)，＞2500相对变形(%)，＜5重交通路段动稳定度(次/mm)，＞3000相对变形(%)，＜54、胶粉改性沥青混合料水稳性胶粉改性沥青混合料应具有良好的水稳定性，采用浸水马歇尔试验和沥青与矿料的粘附性试验。废轮胎胶粉改性沥青混合料水稳性指标应符合表7的规定。表7胶粉改性沥青混台料水稳性指标级配类型指标表面层中下面层密经配混合料残留稳定度(％)，≥8580冻融劈裂强度比(％)，≥7570沥青与石料的粘附性，级，不低于4级4级开级配混合料浸水磨耗率(％)，≤12冻融磨耗率(％)，≤16沥青与石料的粘附性，级，不低于4级4级5、胶粉改性沥青混合料低温稳定性，低温弯曲试验的破坏应变大于2500微应变6、矿料级配，根据各种不同的使用目的，胶粉改性沥青混合料应有适宜的矿料级配。可为：密级配(AC)、开级配及SMA、OGFC等。三、胶粉改性沥青路面施工1、一般规定（1）胶粉改性沥青混...
