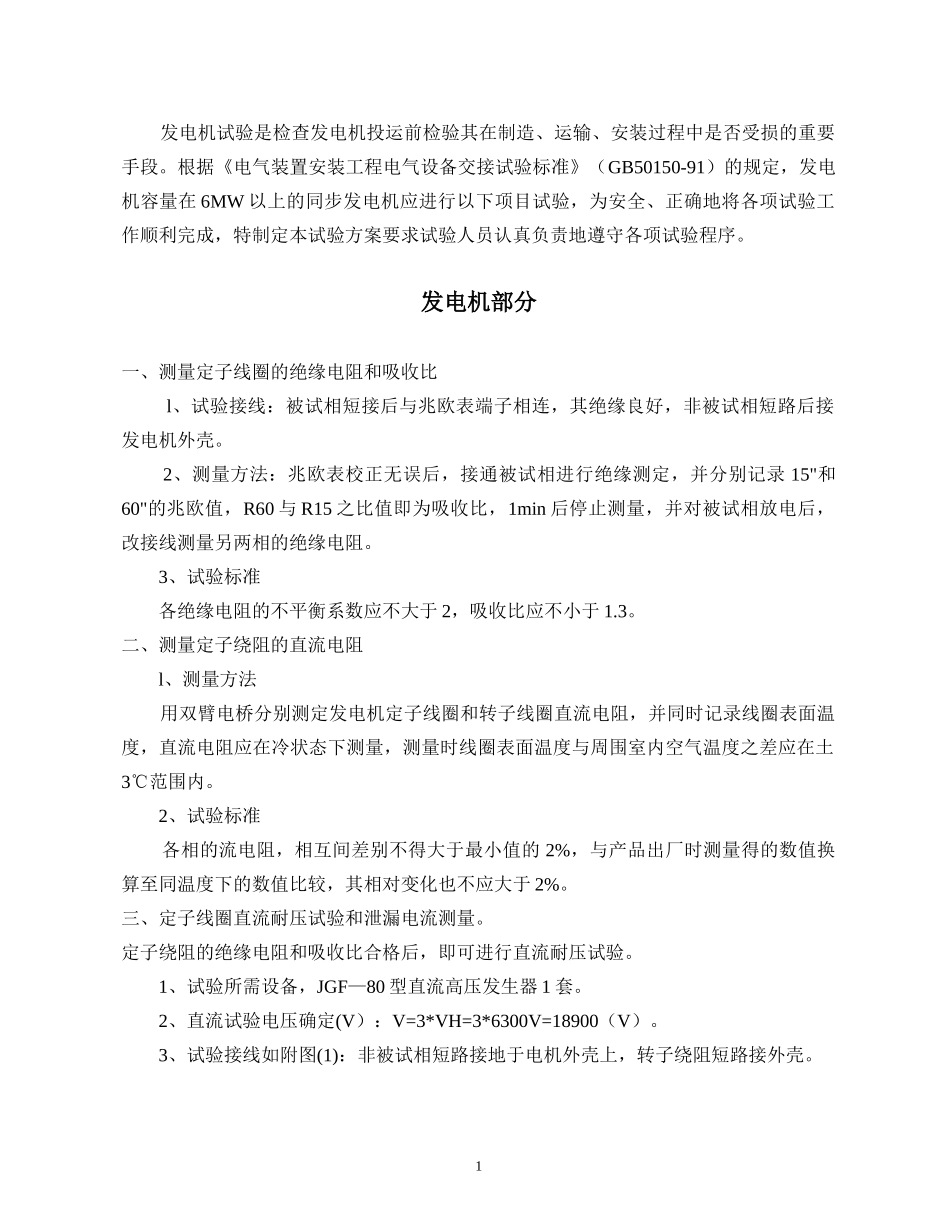

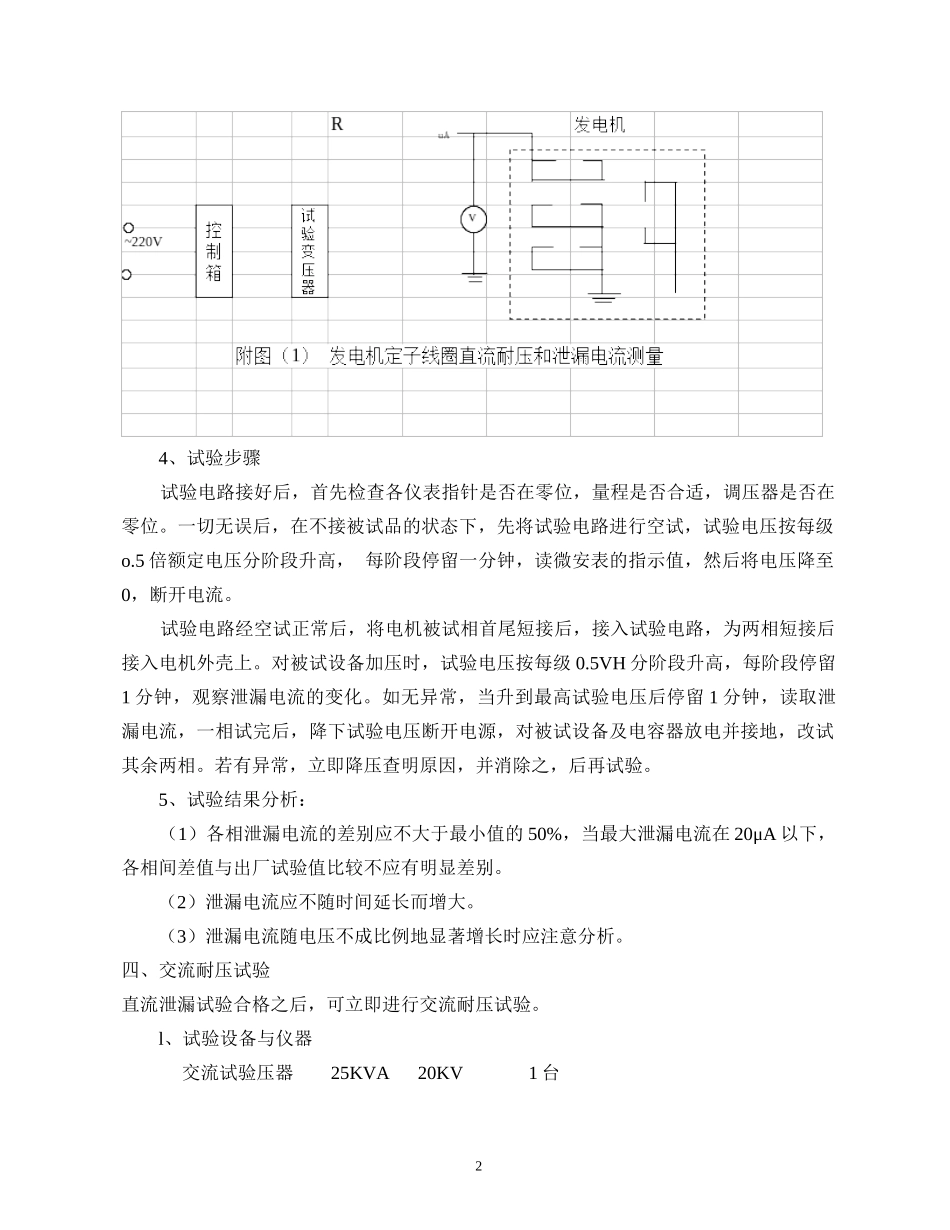

发电机试验是检查发电机投运前检验其在制造、运输、安装过程中是否受损的重要手段。根据《电气装置安装工程电气设备交接试验标准》（GB50150-91）的规定，发电机容量在6MW以上的同步发电机应进行以下项目试验，为安全、正确地将各项试验工作顺利完成，特制定本试验方案要求试验人员认真负责地遵守各项试验程序。发电机部分一、测量定子线圈的绝缘电阻和吸收比l、试验接线：被试相短接后与兆欧表端子相连，其绝缘良好，非被试相短路后接发电机外壳。2、测量方法：兆欧表校正无误后，接通被试相进行绝缘测定，并分别记录15"和60"的兆欧值，R60与R15之比值即为吸收比，1min后停止测量，并对被试相放电后，改接线测量另两相的绝缘电阻。3、试验标准各绝缘电阻的不平衡系数应不大于2，吸收比应不小于1.3。二、测量定子绕阻的直流电阻l、测量方法用双臂电桥分别测定发电机定子线圈和转子线圈直流电阻，并同时记录线圈表面温度，直流电阻应在冷状态下测量，测量时线圈表面温度与周围室内空气温度之差应在土3℃范围内。2、试验标准各相的流电阻，相互间差别不得大于最小值的2%，与产品出厂时测量得的数值换算至同温度下的数值比较，其相对变化也不应大于2%。三、定子线圈直流耐压试验和泄漏电流测量。定子绕阻的绝缘电阻和吸收比合格后，即可进行直流耐压试验。1、试验所需设备，JGF—80型直流高压发生器1套。2、直流试验电压确定(V）：V=3*VH=3*6300V=18900（V）。3、试验接线如附图(1)：非被试相短路接地于电机外壳上，转子绕阻短路接外壳。14、试验步骤试验电路接好后，首先检查各仪表指针是否在零位，量程是否合适，调压器是否在零位。一切无误后，在不接被试品的状态下，先将试验电路进行空试，试验电压按每级o.5倍额定电压分阶段升高，每阶段停留一分钟，读微安表的指示值，然后将电压降至0，断开电流。试验电路经空试正常后，将电机被试相首尾短接后，接入试验电路，为两相短接后接入电机外壳上。对被试设备加压时，试验电压按每级0.5VH分阶段升高，每阶段停留1分钟，观察泄漏电流的变化。如无异常，当升到最高试验电压后停留1分钟，读取泄漏电流，一相试完后，降下试验电压断开电源，对被试设备及电容器放电并接地，改试其余两相。若有异常，立即降压查明原因，并消除之，后再试验。5、试验结果分析：（1）各相泄漏电流的差别应不大于最小值的50%，当最大泄漏电流在20μA以下，各相间差值与出厂试验值比较不应有明显差别。（2）泄漏电流应不随时间延长而增大。（3）泄漏电流随电压不成比例地显著增长时应注意分析。四、交流耐压试验直流泄漏试验合格之后，可立即进行交流耐压试验。l、试验设备与仪器交流试验压器25KVA20KV1台2交流电压表0.5级0～50～300V1块毫安表0.5级0～50～100MA1块高压静电电压表0～7.5~u15～30KV1块限流电阻Rl、R2及放电间隙Rl：0.1～1Ω／V1个R2：10Ω／V1个2、试验接地如附图（2）3、交流耐压标准，按照电气设备交接规程规定，交流试验电压值按下式确定：V试=1.875Un=1.875*6300=11812.5(v)4、试验步骤在不接被试设备的条件下，先校二次电压表与高压电压表示值，并观察试验变压器的工作情况。正常后，开始调整过电压保护间隙，使放电电压值为试验电压的1.1——1.15倍，连续3次均接近整定值后，再将电压调到试验电值，保持1min，球隙不放电。当球隙动作时，过流保护应能可靠动作。交流耐压试验线路接好后，把试验电压逐步升至11812.5V停留一分钟，读取各电压、电流表示值，然后降下电压，切断电源，改试另外两相。交流耐压通过之后，再测量一次各相对地及其它两相的绝缘电阻，测试结果与耐压前测试结零比较无明显差异。五、测量转子绕组的直流电阻应在冷状态下进行，测量时线圈表面温度与周围空气温度之差应不大于±3℃。3测量数值与产品出厂数值比较其差别应不超过2％。六、测量转子线圈的绝缘电阻使用1000V兆欧表测量，其绝缘电阻值应不低于o.5MΩ。七、转子绕组的交流耐压试验根据《电气装置安装工程电气设备交接试验标准》(GB50150——91规)第二章，“同步发电机及调相机”试验规程第2.0。8条"三"项，隐极式转子绕组不进行交流耐压线验，可采用2500v兆欧...
