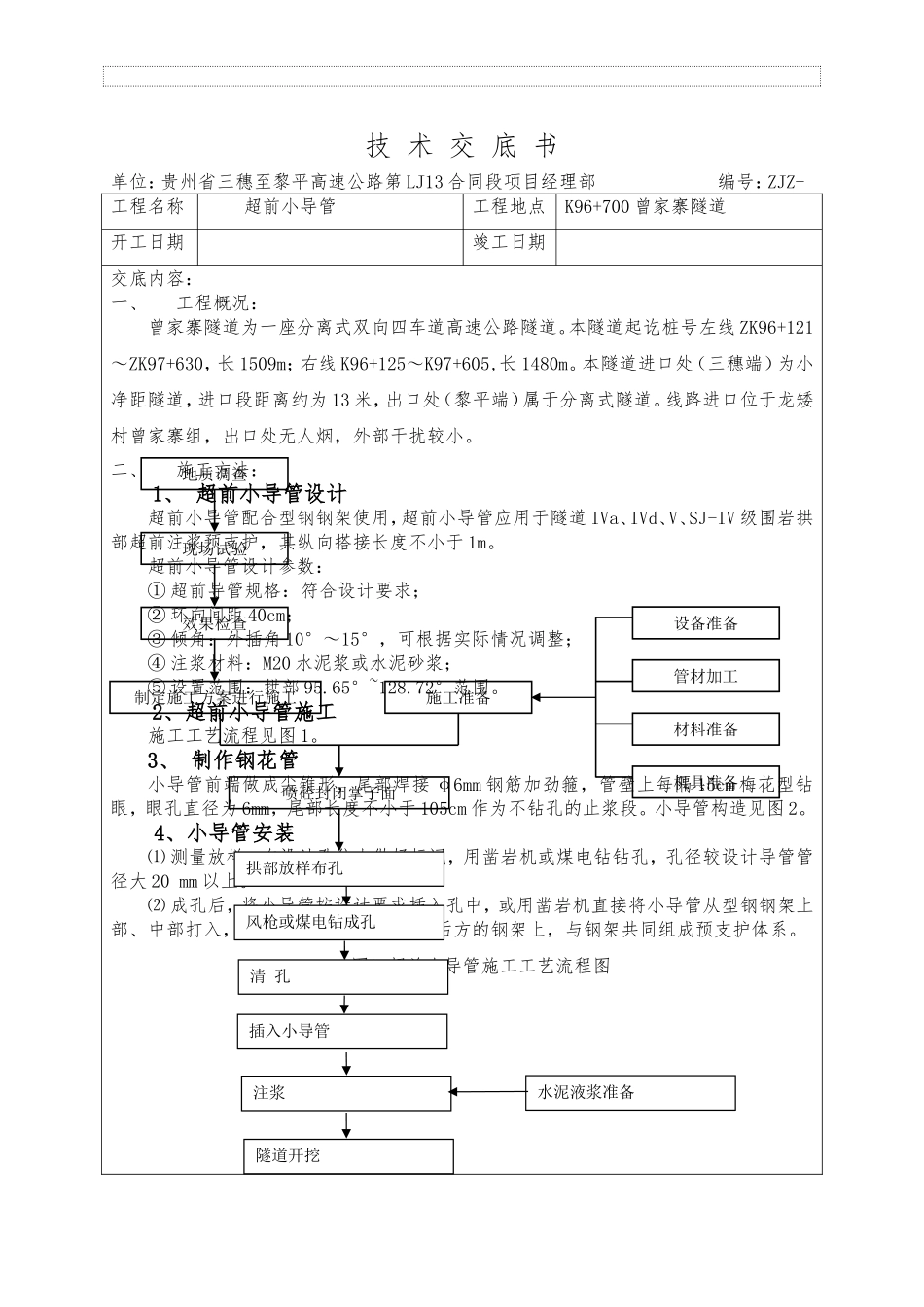

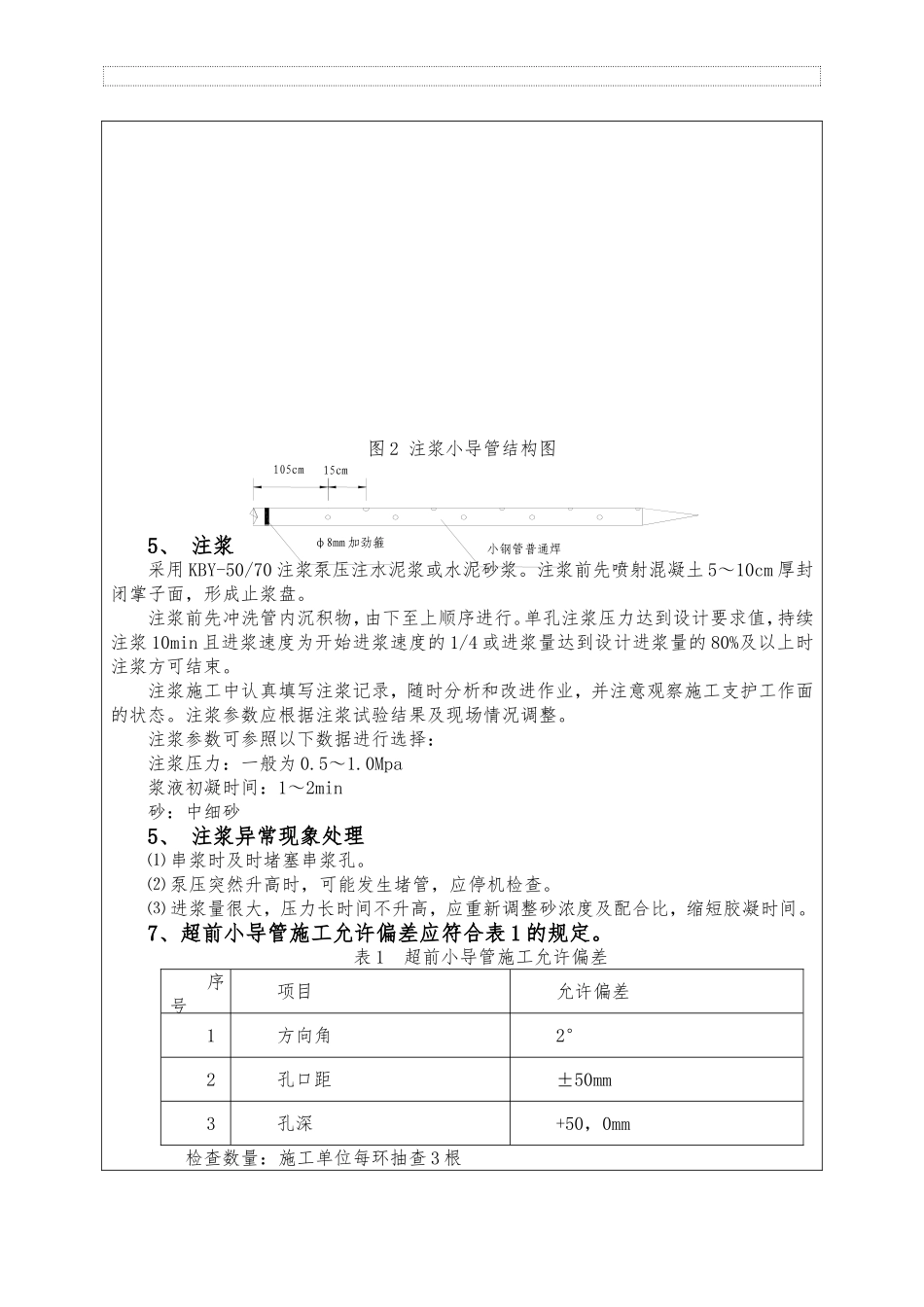

贵州省三穗至黎平高速公路第LJ13合同段曾家寨隧道超前小导管技术交底编制：复核：中国中铁一局集团有限公司LJ13标项目部二零一二年十一月一日技术交底书单位：贵州省三穗至黎平高速公路第LJ13合同段项目经理部编号：ZJZ-工程名称超前小导管工程地点K96+700曾家寨隧道开工日期竣工日期交底内容：一、工程概况：曾家寨隧道为一座分离式双向四车道高速公路隧道。本隧道起讫桩号左线ZK96+121～ZK97+630，长1509m；右线K96+125～K97+605,长1480m。本隧道进口处（三穗端）为小净距隧道，进口段距离约为13米，出口处（黎平端）属于分离式隧道。线路进口位于龙矮村曾家寨组，出口处无人烟，外部干扰较小。二、施工方法：1、超前小导管设计超前小导管配合型钢钢架使用，超前小导管应用于隧道IVa、IVd、V、SJ-IV级围岩拱部超前注浆预支护，其纵向搭接长度不小于1m。超前小导管设计参数：①超前导管规格：符合设计要求；②环向间距40cm；③倾角：外插角10°～15°，可根据实际情况调整；④注浆材料：M20水泥浆或水泥砂浆；⑤设置范围：拱部95.65°~128.72°范围。2、超前小导管施工施工工艺流程见图1。3、制作钢花管小导管前端做成尖锥形，尾部焊接φ6mm钢筋加劲箍，管壁上每隔15cm梅花型钻眼，眼孔直径为6mm，尾部长度不小于105cm作为不钻孔的止浆段。小导管构造见图2。4、小导管安装⑴测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管径大20mm以上。⑵成孔后，将小导管按设计要求插入孔中，或用凿岩机直接将小导管从型钢钢架上部、中部打入，外露20cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。图1超前小导管施工工艺流程图地质调查现场试验效果检查制定施工方案进行施工施工准备设备准备管材加工材料准备喷砼封闭掌子面机具准备拱部放样布孔风枪或煤电钻成孔清孔插入小导管注浆隧道开挖水泥液浆准备图2注浆小导管结构图5、注浆采用KBY-50/70注浆泵压注水泥浆或水泥砂浆。注浆前先喷射混凝土5～10cm厚封闭掌子面，形成止浆盘。注浆前先冲洗管内沉积物，由下至上顺序进行。单孔注浆压力达到设计要求值，持续注浆10min且进浆速度为开始进浆速度的1/4或进浆量达到设计进浆量的80%及以上时注浆方可结束。注浆施工中认真填写注浆记录，随时分析和改进作业，并注意观察施工支护工作面的状态。注浆参数应根据注浆试验结果及现场情况调整。注浆参数可参照以下数据进行选择：注浆压力：一般为0.5～1.0Mpa浆液初凝时间：1～2min砂：中细砂5、注浆异常现象处理⑴串浆时及时堵塞串浆孔。⑵泵压突然升高时，可能发生堵管，应停机检查。⑶进浆量很大，压力长时间不升高，应重新调整砂浓度及配合比，缩短胶凝时间。7、超前小导管施工允许偏差应符合表1的规定。表1超前小导管施工允许偏差序号项目允许偏差1方向角2°2孔口距±50mm3孔深+50，0mm检查数量：施工单位每环抽查3根φ8mm加劲箍小钢管普通焊105cm15cm检查方法：仪器测量、尺量三、安全、质量、环保注意事项施工安全：切实履行“安全第一，预防为主”的方针政策，把安全生产放在施工一位做好以下几点：1、施工作业前必须认真检查和处理支护作业区的危石，施工机具应布置在安全地带；2施工期间，尤其在注浆时，应对支护的工作状态进行检查。当发现支护变形或损坏时，应立即停止注浆，采取措施。3注浆结束4小时后，方可进行掌子面的开挖。4相邻两排小导管搭接长度应符合设计要求，且不小于1米。5钢管要与拱架焊接牢固，注浆后注浆孔要堵塞密实。6、施工用作业台架应牢固可靠，并应设置安全栏杆；7、必须定期检查电源线路及设备的电器部件，确保用电安全；8、施工中检修机械或设备故障时，必须在断电、停气条件下进行，检修完毕恢复供电时必须事先通知有关人员；9、特殊工种作业人员及机械操作人员必须持有效证件上岗，严格按操作规程作业；10、作业人员必须佩戴符合要求的防护用品，严禁非作业人员进入生产作业区；11、专职安全人员必须经常深入工地检查，发现不安全行为应立即制止，发现安全隐患应立即采取措施并按程序上报处理；12、所有作业人员班前4小时不得饮酒，机械设备不得带病作业；四、施工队现场施工前...
