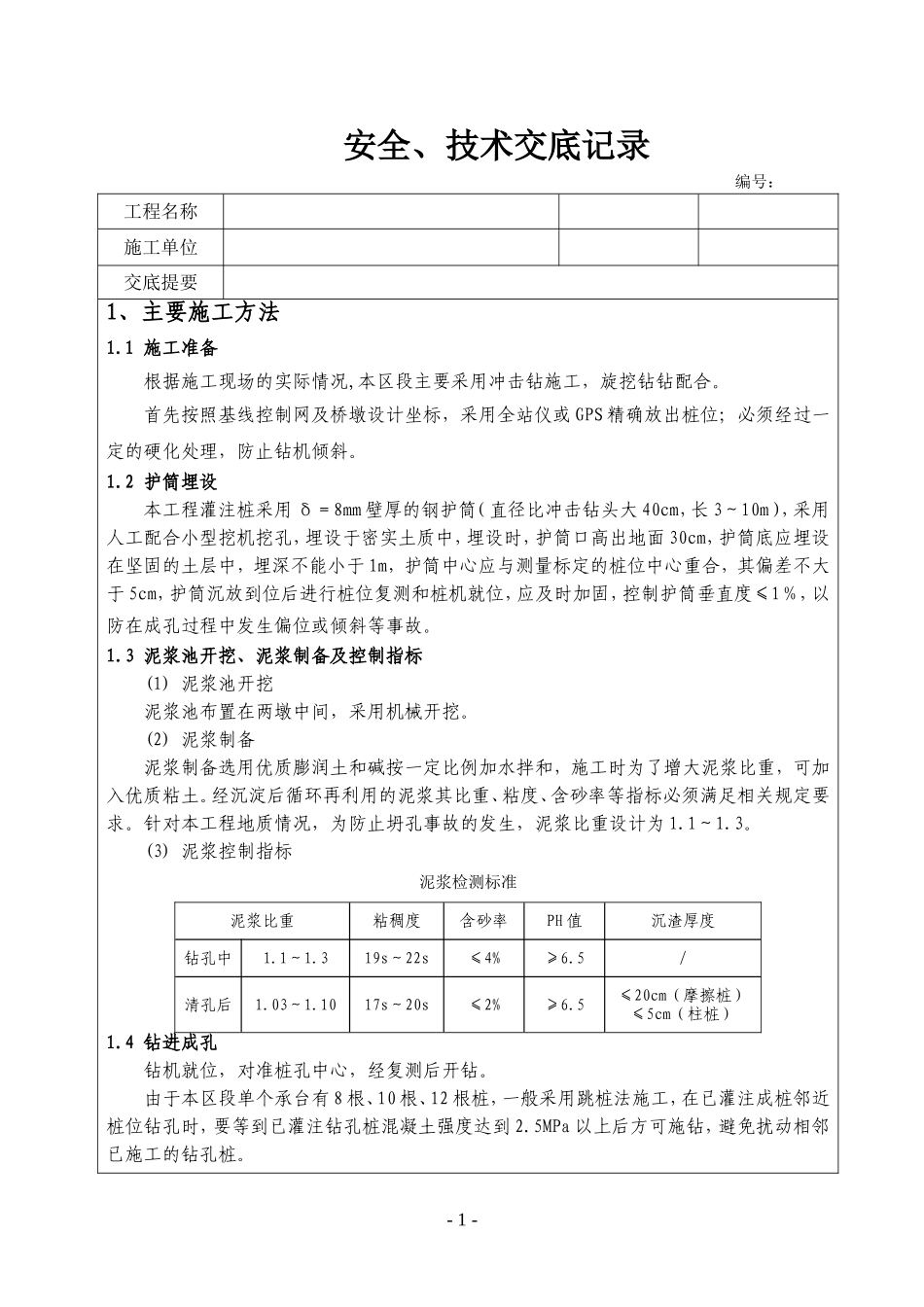

安全、技术交底记录编号：工程名称施工单位交底提要1、主要施工方法1.1施工准备根据施工现场的实际情况,本区段主要采用冲击钻施工，旋挖钻钻配合。首先按照基线控制网及桥墩设计坐标，采用全站仪或GPS精确放出桩位；必须经过一定的硬化处理，防止钻机倾斜。1.2护筒埋设本工程灌注桩采用δ＝8mm壁厚的钢护筒（直径比冲击钻头大40cm，长3～10m），采用人工配合小型挖机挖孔，埋设于密实土质中，埋设时，护筒口高出地面30cm，护筒底应埋设在坚固的土层中，埋深不能小于1m，护筒中心应与测量标定的桩位中心重合，其偏差不大于5cm，护筒沉放到位后进行桩位复测和桩机就位，应及时加固，控制护筒垂直度≤1％，以防在成孔过程中发生偏位或倾斜等事故。1.3泥浆池开挖、泥浆制备及控制指标(1)泥浆池开挖泥浆池布置在两墩中间，采用机械开挖。(2)泥浆制备泥浆制备选用优质膨润土和碱按一定比例加水拌和，施工时为了增大泥浆比重，可加入优质粘土。经沉淀后循环再利用的泥浆其比重、粘度、含砂率等指标必须满足相关规定要求。针对本工程地质情况，为防止坍孔事故的发生，泥浆比重设计为1.1～1.3。(3)泥浆控制指标泥浆检测标准泥浆比重粘稠度含砂率PH值沉渣厚度钻孔中1.1～1.319s～22s≤4%≥6.5/清孔后1.03～1.1017s～20s≤2%≥6.5≤20cm（摩擦桩）≤5cm（柱桩）1.4钻进成孔钻机就位，对准桩孔中心，经复测后开钻。由于本区段单个承台有8根、10根、12根桩，一般采用跳桩法施工，在已灌注成桩邻近桩位钻孔时，要等到已灌注钻孔桩混凝土强度达到2.5MPa以上后方可施钻，避免扰动相邻已施工的钻孔桩。-1-(1)旋挖钻机成孔：旋挖钻机采用筒式钻斗，钻机就位后，调整钻杆垂直度，注入调制好的泥浆后进行钻孔；当钻头下降到预定深度后，旋转钻斗并施加压力，将土挤入钻斗内，仪表自动显示筒满时，钻斗底部关闭，提升钻斗将土卸于堆放地点，由铲车倒运到指定地点进行打堆处理，再由弃土车辆外运至弃土场。钻机施工过程中，由于旋挖钻机不能自身造浆，应直接及时向空中补充新浆，保证泥浆面始终不得低于护筒底部，保证孔壁稳定性。通过钻斗的旋转、削土、提升、卸土和泥浆撑护孔壁，反复循环直至成孔；钻孔过程中注意对孔内补充泥浆；钻孔完成后，用清底钻头进行孔底沉渣的第一次处理，完成第一次清孔，并用测绳测定成孔深度，经自检合格后向监理报验。在钻孔过程中，要经常观察，结合地质情况，选择钻压和钻速，每钻进一段深度，就上提扫孔，保证孔身垂直度≤1%；要经常捞取浮渣，与勘探的地质情况比对，差异很大或有异常情况要及时上报，和监理、设计及时沟通，以利于困难及时解决。⑵冲击钻旱地清除杂物、换除软土、平整场地后，进行钻机就位，钻机抄垫平稳，使钻孔过程中不产生位移或沉降，在钻进过程中应经常检查钻机钢丝绳的偏位情况、以控制桩位的准确性。钻机底座布置应不导致孔口周围集中受力，应使钻机重量尽量偏离孔口分配，防止坍孔。①开孔开孔前向孔内注水，保证孔内水位不低于孔外水位，并投放优质粘土开孔造浆。开孔时若遇砂及卵石类土等松散层钻进时，可向孔内添加适量粒径不大于15cm的片石，顶部抛平，用0.5～1.0m的低冲程反复冲砸，使泥膏、片石挤入孔壁；一般细粒土层可采用浓泥浆、小冲程、高频率反复冲砸，使孔壁坚实不坍不漏；直至钻入护筒底部3米以下，再转入正常钻进，保证泥浆护壁效果。②在不同的地层采取不同的冲程及方法在易坍塌或流砂地段采用小冲程，并应提高泥浆的粘度和相对密度。在通过松散砂、砾类土或卵石夹土层，以及通过高液限粘土、含砂低液限粘土时，采用中冲程。在通过坚硬密实卵石层或基岩漂石之类的土层中采用大冲程。在通过漂石或岩层，如表面不平整，应先投入粘土、小片石、卵石，将表面垫平，低锤快打，造成一个平台后再采用较高冲程，防止发生斜孔、坍孔事故；如岩层强度不均，易发生偏孔，亦可采用上述方法回填重钻；必要时投入水泥护壁或加长护筒埋深。在砂及卵石类土等松散层钻进时，可按1:1投入粘土和小片石(粒径不大于15cm)，用冲击锥以小冲程反复冲击，使泥膏、片石挤入孔壁。必要时须重复回填反复冲击2～3次。若遇有流砂现象时，宜加大粘土减少片...
