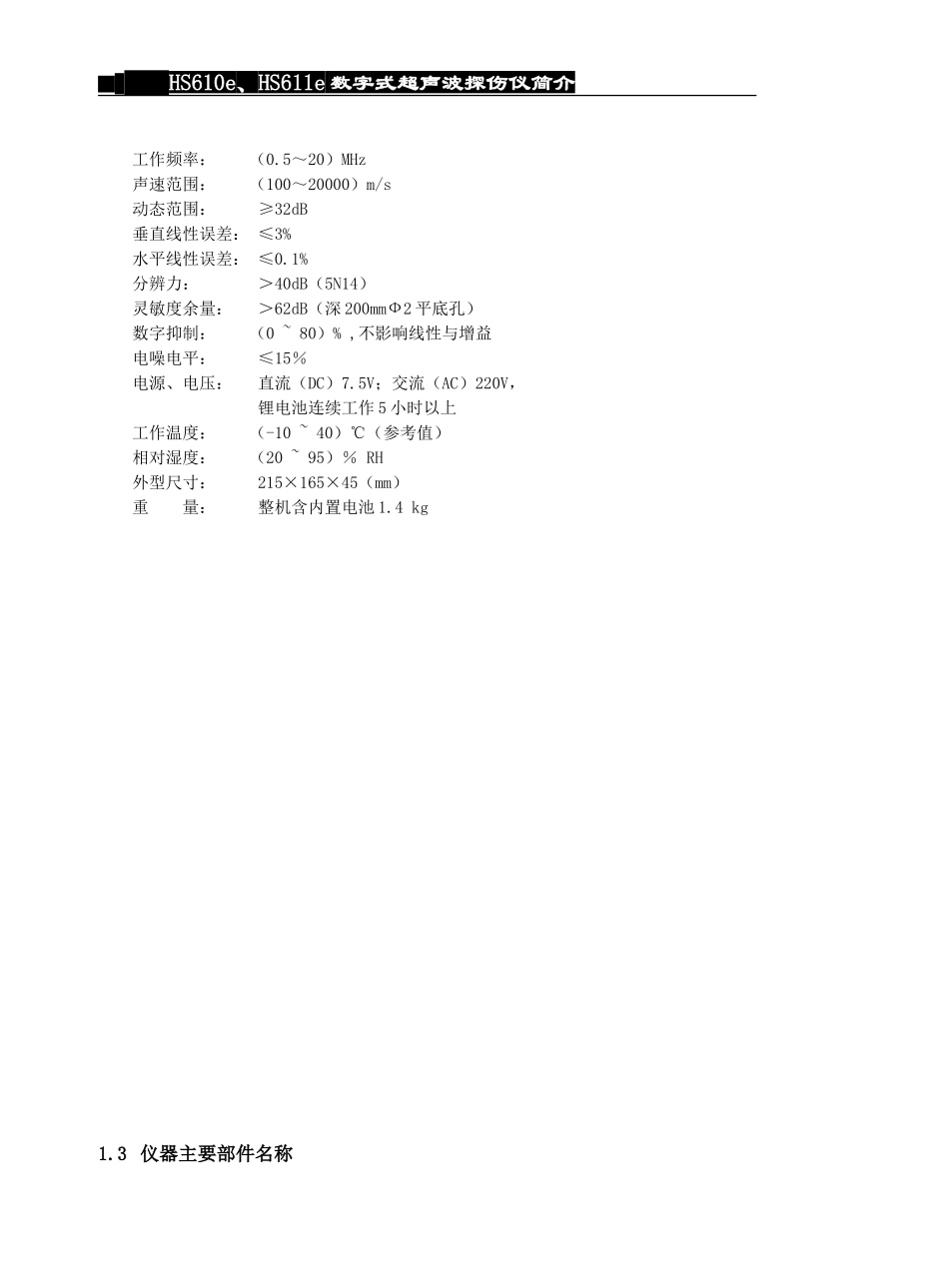

HS610e、HS611e数字式超声波探伤仪简介一、HS610e(HS611e)数字式超声波探伤仪简介1.1功能及特点A特优点全数字，真彩显示器，根据环境选择背景色、亮度可自由设定，领潮国内应用技术数码飞梭旋钮，一键式操作，技术领先高性能安保锂电，模块插接式，一机两电两充，引导潮流B发射脉冲脉冲幅度分级选择，设200V、300V、400V，适用探头范围广脉冲宽度：100-300ns连续调节，匹配不同频率的探头阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨率的不同工作要求工作方式：单晶探伤，双晶探伤C扫描范围零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式。D放大接收硬件实时采样：150MHz，波形高度保真检波方式：全检波、正、负检波、射频波显示闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式E报警闸门内，曲线内声光报警及关闭F数据存储50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输，内存1000幅探伤回波信号及数据，实现存储、读出浏览，单幅打印，连续打印和通讯传输的计算机管理参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯G探伤功能波峰记忆：实时检索缺陷最高波，标定缺陷最大值AVG曲线：直探头锻件探伤找准缺陷最高波自动计算Φ值和相对Φ4当量，可分段制作动态记录：检测实时动态记录波形，存储、回放缺陷定位：实显水平值L、深度值H、声程值S缺陷定量：SL定量值实时读出缺陷定性：通过包络波形，人工经验判断曲面修正：曲面工件探伤，修正曲率换算距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷H实时时钟记录实时探伤日期、时间的跟踪记录，并存储I控制接口高速USB、专用串口两种接口提供传输打印J屏幕保护待机时关闭屏幕可使仪器省电，减少开关机次数，延长使用寿命1.2主要技术参数1HS610e、HS611e数字式超声波探伤仪简介工作频率：（0.5～20）MHz声速范围：（100～20000）m/s动态范围：≥32dB垂直线性误差：≤3%水平线性误差：≤0.1%分辨力：＞40dB（5N14）灵敏度余量：＞62dB（深200mmФ2平底孔）数字抑制：（0~80）%,不影响线性与增益电噪电平：≤15％电源、电压：直流（DC）7.5V；交流（AC）220V，锂电池连续工作5小时以上工作温度：（-10~40）℃（参考值）相对湿度：（20~95）％RH外型尺寸：215×165×45（mm）重量：整机含内置电池1.4kg1.3仪器主要部件名称HS610e、HS611e数字式超声波探伤仪简介本仪器主要部件名称如图1-1所示。图1-1⑴TFT真彩平板显示屏⑵触摸键盘⑶电源指示灯⑷报警指示灯⑸屏保指示灯⑹USB通讯口⑺充电插座⑻数码飞梭旋钮⑼手持护带⑽打印机接口⑾探头线插座（接收）（Q9）⑿探头线插座（发射）（Q9）1.4键盘简介键盘是完成人机对话的媒介。本机键盘设有中文按键和数码飞梭旋钮两种操作方式，键位见图1-2。使用者对探伤仪发出的所有控制指令，均通过键盘操作或旋钮操作完成。键盘操作或旋钮操作过程中，探伤仪根据不同的状态自动识别各键的不同含意，执行操作人员的指令。各键的具体使用方法在以后的各章节中逐一介绍。下面是各键的具体功能介绍。3HS610e、HS611e数字式超声波探伤仪简介电源开/关键调校类功能键包络功能键闸门功能系统键增益热键探头零点自动校准热键抑制热键自动增益键波幅曲线功能键输出数据功能键声响报警键存储伤波数据键波峰记忆键波形冻结/输入命令、数据认可键50组探伤参数选择键显示屏彩色切换键（注：HS611e无此功能键）进入/退出参数列表显示键关闭屏幕显示，进入节电状态动态回波记录键子功能菜单/操作功能键左/下方向键右/上方向键HS610e、HS611e数字式超声波探伤仪简介数码飞梭旋钮旋钮键主要用于数字输入、增减、左右、上下调节和功能选择及确认等功能。左旋：等同左/下方向键操作方式右旋：等同右/上方向键单击：轻轻按下旋钮，马上松开，让旋钮弹起按击：按住旋钮不放，停留两秒，然后松开1.5功能介绍仪器的功能及其逻辑关系⒈自动调校功能•范围：探伤范围的调节•零偏：探头入射零点的调节...
