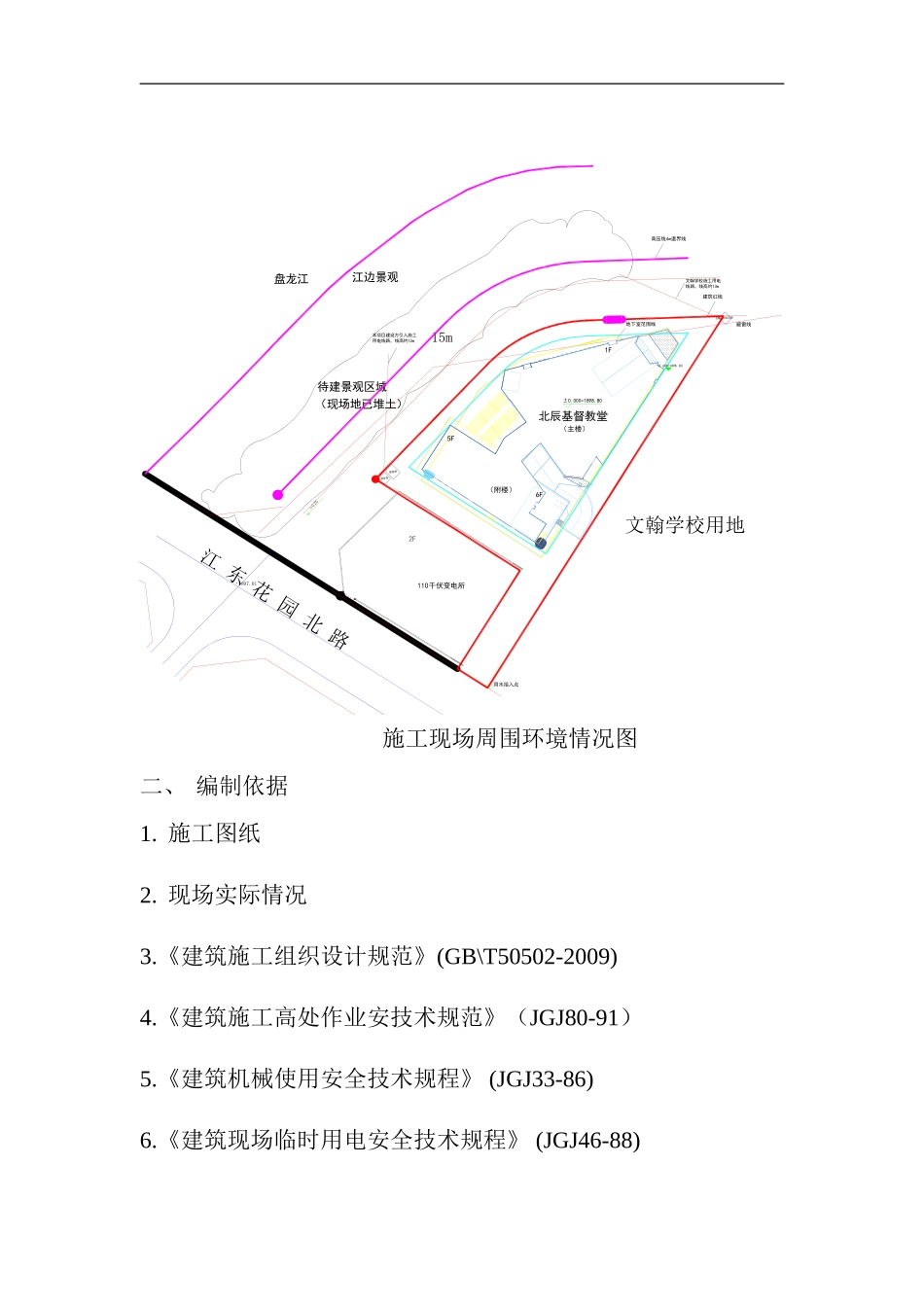

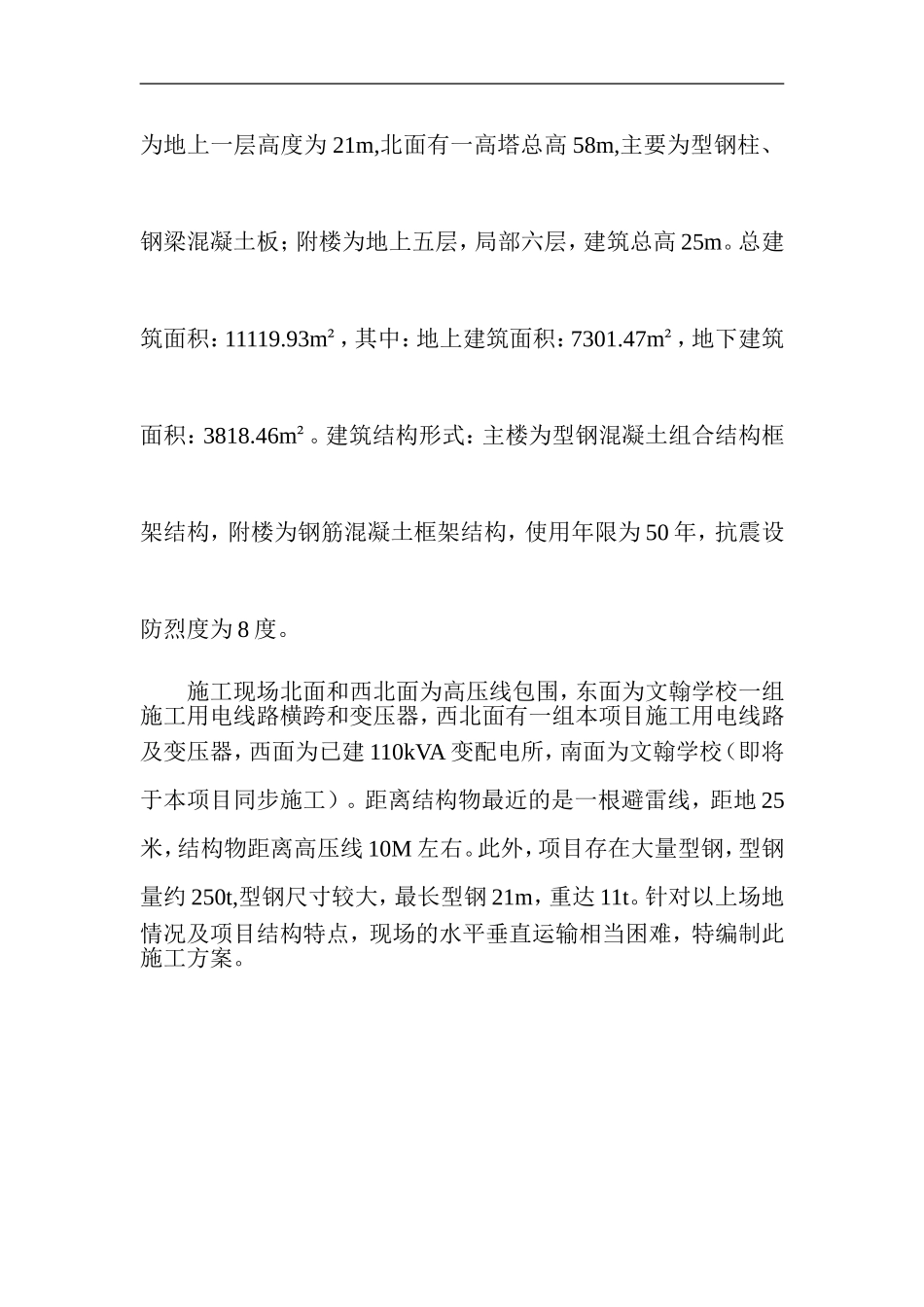

云南建工第五建设有限公司盘龙区北辰基督教堂建设项目水平垂直运输组织施工方案编制：审核：审批：2014年12月5日一、工程概况本工程建设单位为昆明市盘龙区北辰基督教堂，项目为盘龙区北辰基督教堂及其附属设施建设项目。建设地点位于昆明市盘龙区北京路与烟草一号路交叉口。本工程地下为二层，主楼为地上一层高度为21m,北面有一高塔总高58m,主要为型钢柱、钢梁混凝土板；附楼为地上五层，局部六层，建筑总高25m。总建筑面积：11119.93m²，其中：地上建筑面积：7301.47m²，地下建筑面积：3818.46m²。建筑结构形式：主楼为型钢混凝土组合结构框架结构，附楼为钢筋混凝土框架结构，使用年限为50年，抗震设防烈度为8度。施工现场北面和西北面为高压线包围，东面为文翰学校一组施工用电线路横跨和变压器，西北面有一组本项目施工用电线路及变压器，西面为已建110kVA变配电所，南面为文翰学校（即将于本项目同步施工）。距离结构物最近的是一根避雷线，距地25米，结构物距离高压线10M左右。此外，项目存在大量型钢，型钢量约250t,型钢尺寸较大，最长型钢21m，重达11t。针对以上场地情况及项目结构特点，现场的水平垂直运输相当困难，特编制此施工方案。待建景观区域（现场地已堆土）地下室范围线建筑红线高压线4m退界线避雷线文翰学校用地盘龙江江边景观15m文翰学校施工用电线路，线高约13m本项目建设方引入施工用电线路，线高约12m1897.01北辰基督教堂1F（主楼）（附楼）江东花园北路110千伏变电所-0.600(1898.20)±0.000=1898.80施工现场周围环境情况图二、编制依据1.施工图纸2.现场实际情况3.《建筑施工组织设计规范》(GB\T50502-2009)4.《建筑施工高处作业安技术规范》（JGJ80-91）5.《建筑机械使用安全技术规程》(JGJ33-86)6.《建筑现场临时用电安全技术规程》(JGJ46-88)7.《建筑施工安全检查技术标准》(JGJ59-99)8.《施工手册》三、水平垂直运输施工组织设计现场共布置5610平头塔一台，臂长缩至35m,使用周期为：基础开始安装，附楼主体完成主楼钢结构安装后拆除。塔吊基础平面布置图：塔吊基础布置图1.现场施工流程：正负零以下结构施工→基坑回填→附楼结构施工及主楼钢结构安装→塔吊拆除，进行主楼主体结构施工→塔楼施工2.现场使用大型机械表序号机械名称型号厂家台数使用阶段使用时间备注1塔吊TC5513中联1地下室及附楼主体结构20152汽车吊25T2主体施工全过程3汽车吊12T14汽车吊130T15双笼井吊1、正负零以下结构施工正负零以下约20m左右不在塔吊覆盖位置以内，基础钢筋通过人工搬运，基础底板混凝土浇筑完成以后进行地下室部分钢结构安装，此部分钢结构安装通过130t汽车吊将8t汽车吊吊入地下室，同时将钢柱调至主楼地下室位置，130t汽车吊使用时间为一天。使用8t汽车吊进行钢结构安装，同时将墙柱钢筋及地下室塔吊覆盖范围以外材料调运完成，8t汽车吊撤出地下室预计时间为一周。此时，完成正负零以下的结构施工。详见附图一。2、附楼主体结构施工和主楼钢结构安装施工地下室部分施工完成后，进行基坑回填。回填后附楼使用塔吊进行之体结构施工，主楼使用塔吊配合两台25T汽车吊进行主楼钢结构安装，地下室部分进行钢管支撑。主楼屋面型钢梁安装前将塔吊进行拆除，主楼型钢梁使用两台汽车吊进行安装，主楼型钢结构全部安装完成后对主体钢筋混凝土部分进行施工。3、塔楼施工塔楼施工使用130T汽车吊进行，先对塔楼全部钢结构一次全部安装完成，再进行板面钢筋混凝土的施工，最终进行装饰装修施工。
