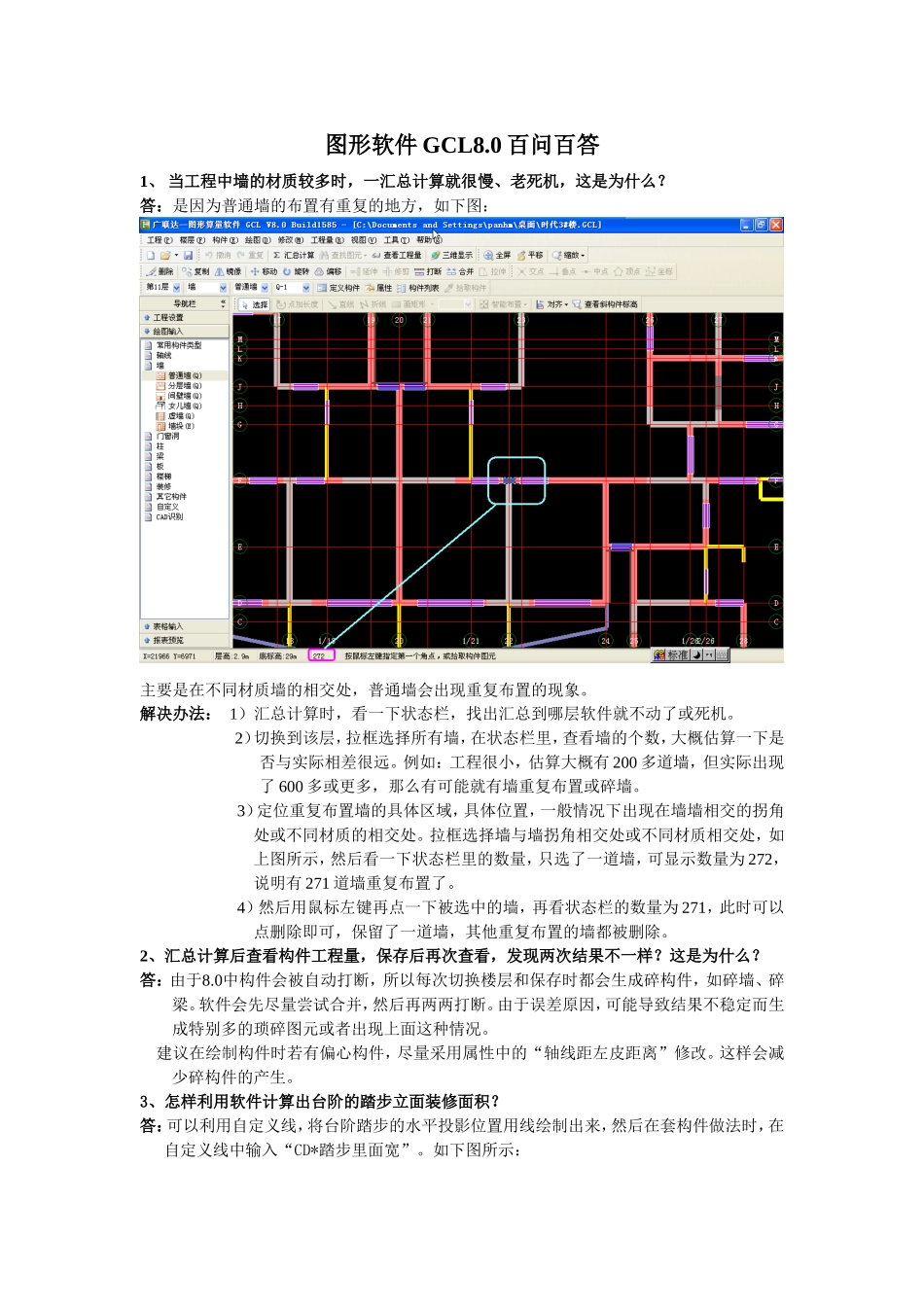

图形软件GCL8.0百问百答1、当工程中墙的材质较多时，一汇总计算就很慢、老死机，这是为什么？答：是因为普通墙的布置有重复的地方，如下图：主要是在不同材质墙的相交处，普通墙会出现重复布置的现象。解决办法：1）汇总计算时，看一下状态栏，找出汇总到哪层软件就不动了或死机。2）切换到该层，拉框选择所有墙，在状态栏里，查看墙的个数，大概估算一下是否与实际相差很远。例如：工程很小，估算大概有200多道墙，但实际出现了600多或更多，那么有可能就有墙重复布置或碎墙。3）定位重复布置墙的具体区域，具体位置，一般情况下出现在墙墙相交的拐角处或不同材质的相交处。拉框选择墙与墙拐角相交处或不同材质相交处，如上图所示，然后看一下状态栏里的数量，只选了一道墙，可显示数量为272，说明有271道墙重复布置了。4）然后用鼠标左键再点一下被选中的墙，再看状态栏的数量为271，此时可以点删除即可，保留了一道墙，其他重复布置的墙都被删除。2、汇总计算后查看构件工程量，保存后再次查看，发现两次结果不一样？这是为什么？答：由于8.0中构件会被自动打断，所以每次切换楼层和保存时都会生成碎构件，如碎墙、碎梁。软件会先尽量尝试合并，然后再两两打断。由于误差原因，可能导致结果不稳定而生成特别多的琐碎图元或者出现上面这种情况。建议在绘制构件时若有偏心构件，尽量采用属性中的“轴线距左皮距离”修改。这样会减少碎构件的产生。3、怎样利用软件计算出台阶的踏步立面装修面积？答：可以利用自定义线，将台阶踏步的水平投影位置用线绘制出来，然后在套构件做法时，在自定义线中输入“CD*踏步里面宽”。如下图所示：4、我在图形算量中CAD识别墙体后，用按类型选择构件图元的方法选择构件时，出现假墙，以前没有注意，请问有没有遇到过。我选择假墙这个类型后，绘图区域状态栏中显示构件数量为0，何为假墙，是否影响工程量？答：假墙的出现是为了保证计算时确保空间封闭，是程序实现的一种方式，原则上是不会显示出来的。假墙是没有构件数量的，因此不影响工程量计算。假墙和虚墙不同，假墙实际上是软件中并不存在，且不显示的，只是在程序内部运行时会出现。而虚墙是软件中给我们提供的实实在在的构件，虽然不计算其工程量，但可以起到分割空间等用处，而且我们在利用一些变通方法处理工程量时会应用虚墙。5、同一房间的现浇板和预制板怎样变成同坡度的斜板？答：先定义其中一类型板为斜板，然后查看其坡度系数，然后在定义另一类型，直接输入坡度系数即可。6、计算规则要求平整场地计算时外放2米，为什么我每次用软件绘制，结果都不对？答：河北地区在计算平整场地时要求外放两米，软件中提供了这个代码所以定义好构件后，选择外放两米的代码，在绘制时就不需要在向外偏移2米了。软件会自动计算的。代码选外放2米的面积，计算出来是外放2米的面积；选面积，计算出来是原始面积。7、画雨蓬板时软件默认在哪个标高？画栏板时，默认在哪个标高？答：雨棚默认的是当前层顶标高，栏板是当前层底标高。8、画图中空调预留孔怎么表示？答：如果是窗式空调洞,按洞定义；如果是空调管洞直截统计个数，在表格内输入.或按自定义点画。9、女儿墙防水如何处理？答：可以利用软件中对屋面防水构件进行设置防水卷边高度的功能，计算女儿墙部分防水工程量，即把防水卷边高度设置成女儿墙防水高度即可。在屋面防水构造做法中套好女儿墙防水的做法，在其做法工程量表达式中直接用屋面防水卷边面积工程量代码。10、阳台全封闭情况该如何输入窗和栏板才能自动计算阳台窗的面积及栏板面积?答：阳台栏板的面积在阳台构件里有它的代码，在建立阳台构件时，直接套构件做法，工程量代码选择栏板面积代码即可。阳台窗面积可用通过编辑代码计算，在建立栏板构件时正常输入其属性，在套做法时套取阳台窗子目，工程量代码中输入“栏板外边线长度*阳台窗高度”即可。11、满堂基础上有后浇带，筏基模板的工程量为什么没有计算后浇带两侧的工程量？如图8、9边，实际工程中8、9边支了快易收口网，不知道这种情况应该怎么解决？答：后浇带如果厚度和满基一样的话，就不需要支模。如果有收口网的话，可...
