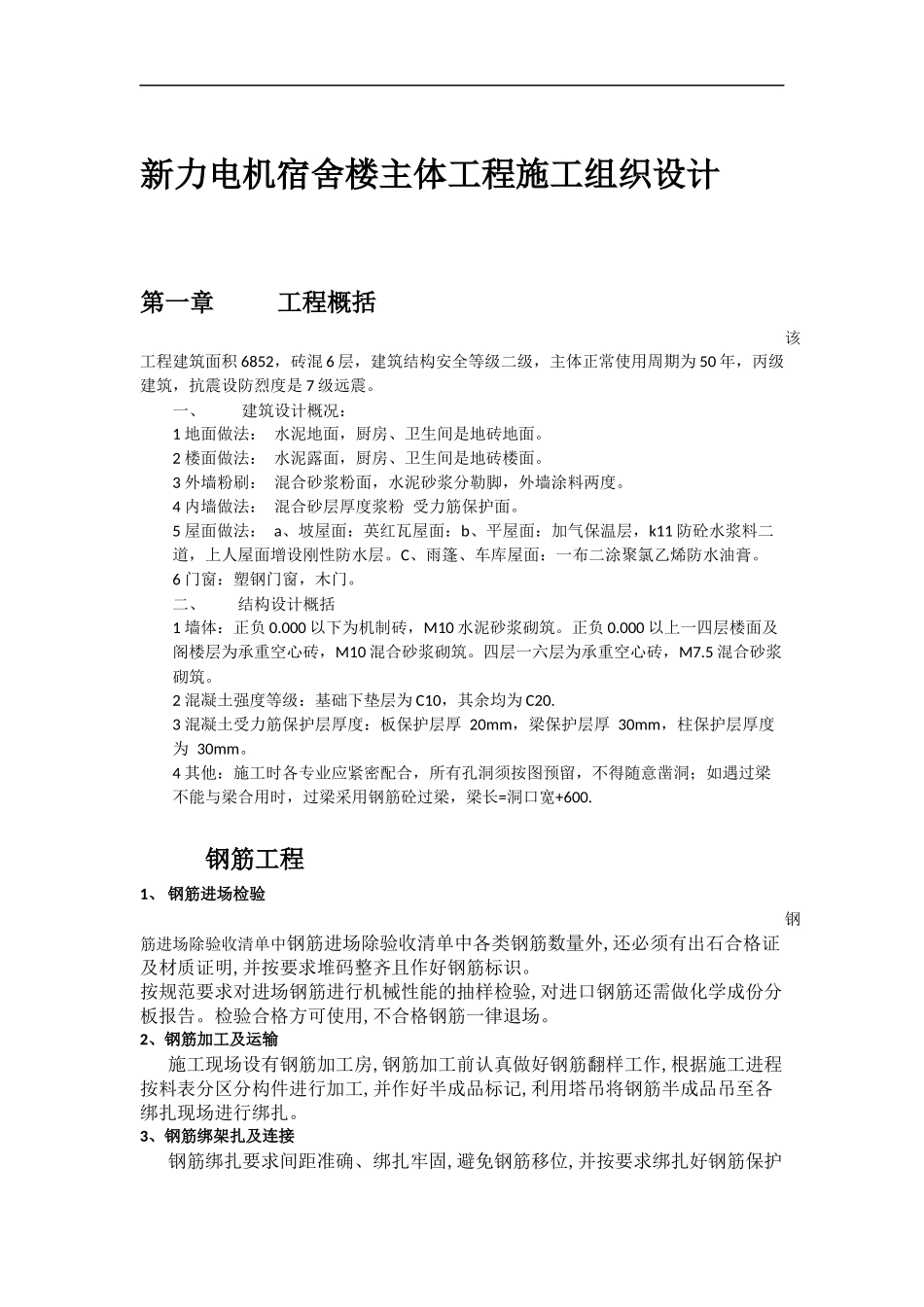

新力电机宿舍楼主体工程施工组织设计第一章工程概括该工程建筑面积6852，砖混6层，建筑结构安全等级二级，主体正常使用周期为50年，丙级建筑，抗震设防烈度是7级远震。一、建筑设计概况：1地面做法：水泥地面，厨房、卫生间是地砖地面。2楼面做法：水泥露面，厨房、卫生间是地砖楼面。3外墙粉刷：混合砂浆粉面，水泥砂浆分勒脚，外墙涂料两度。4内墙做法：混合砂层厚度浆粉受力筋保护面。5屋面做法：a、坡屋面：英红瓦屋面：b、平屋面：加气保温层，k11防砼水浆料二道，上人屋面增设刚性防水层。C、雨篷、车库屋面：一布二涂聚氯乙烯防水油膏。6门窗：塑钢门窗，木门。二、结构设计概括1墙体：正负0.000以下为机制砖，M10水泥砂浆砌筑。正负0.000以上一四层楼面及阁楼层为承重空心砖，M10混合砂浆砌筑。四层一六层为承重空心砖，M7.5混合砂浆砌筑。2混凝土强度等级：基础下垫层为C10，其余均为C20.3混凝土受力筋保护层厚度：板保护层厚20mm，梁保护层厚30mm，柱保护层厚度为30mm。4其他：施工时各专业应紧密配合，所有孔洞须按图预留，不得随意凿洞；如遇过梁不能与梁合用时，过梁采用钢筋砼过梁，梁长=洞口宽+600.钢筋工程1、钢筋进场检验钢筋进场除验收清单中钢筋进场除验收清单中各类钢筋数量外,还必须有出石合格证及材质证明,并按要求堆码整齐且作好钢筋标识。按规范要求对进场钢筋进行机械性能的抽样检验,对进口钢筋还需做化学成份分板报告。检验合格方可使用,不合格钢筋一律退场。2、钢筋加工及运输施工现场设有钢筋加工房,钢筋加工前认真做好钢筋翻样工作,根据施工进程按料表分区分构件进行加工,并作好半成品标记,利用塔吊将钢筋半成品吊至各绑扎现场进行绑扎。3、钢筋绑架扎及连接钢筋绑扎要求间距准确、绑扎牢固,避免钢筋移位,并按要求绑扎好钢筋保护层垫块,严格遵照设计及设计变更要求施工。钢筋连接:竖向钢筋直径>=18mm采用电渣压力焊,直径<18mm采用冷搭接;水平钢筋采用闪光对焊;钢筋接头或搭接位置必须满足设计及施工规范要求。二、模板工程1、模板选型本工程模板均选用18厚胶合板(规格为1830×915mm);背枋选用5×10cm木枋,背枋间距300mm。墙体模板加固采用直径12对拉螺杆,间距500~600mm。梁净跨>4m时,模板按跨度的1~3‰起拱。柱模板加固采用钢管套箍,套箍间距400~600mm。筒体构件模板选用三角筒子模以确保筒体构件的平面尺寸及垂直度,其支撑标意。标准层模板选用定型大模板,减少拼装时间,加快施工进程。墙柱、梁板支模示意图。2、模板的修整模板缝用胶布进行贴封,每次拆模后都要将模板面带下的残渣清理干净,并刷好隔离层(根据现场监理的要求定是否需要)运至指定的地点备用,多余或废旧的模板要及时运走,损坏了的定型模板检及时修整并补充。要保证模板不漏浆、不爆模、不变形。三、砼工程1、工程概述本工程砼的强度等级设计的较多,最低等级为C25,最高为C55。其中桩基C25;梁板C30;墙柱分内筒、楼层设计不同等级的砼(同层内筒的砼要低一级,楼层越高砼强度等级越低),墙柱砼的强度等级为C30~C55。本工程砼施工采用泵送预拌砼,主楼施工时布设一台HG24型砼布料机,不同强度等级的砼施工利用塔吊配合施工。每一层结构分墙柱砼与梁板砼两次浇筑。2、梁板砼施工梁板砼浇筑时,为保证梁板与墙柱头不同强度等级的有效结合以及砼施工的连续性,每次砼浇筑前要编制详细的作业指导书。在不同强度等级砼交接面设置快易收口网,先浇筑高强度等级的砼配合比宜选用同一厂家同一标号的水泥配制楼面砼一次性压光、随捣随抹。3、后浇带及施工缝的施工后浇带的留设:主楼与西裙房间、主楼地下二层7~8轴间墙体设有1m宽后浇带。水平施工缝的留设:每一层墙柱结构分别在梁底下10cm和楼板面留设两道水平施工缝。地下室外墙严格按设计要求留设企口施工缝,以防地下室外墙渗水。施工缝外理:先将结合面砼凿毛并清查,新浇砼时再将结合面湿润并铺一层与新浇砼同配合比的砂浆,然后进行机关报浇砼施工,保证新旧砼结合良好。后浇带施工:严格按设计要求留设后落带加强筋并采取有效的钢筋连接措施,钢筋绑扎时先应对预留钢筋除锈。砼施工前首先应按施工缝的处理方法对后浇带砼结合面进行凿毛、清渣、湿润等处理,然后...
