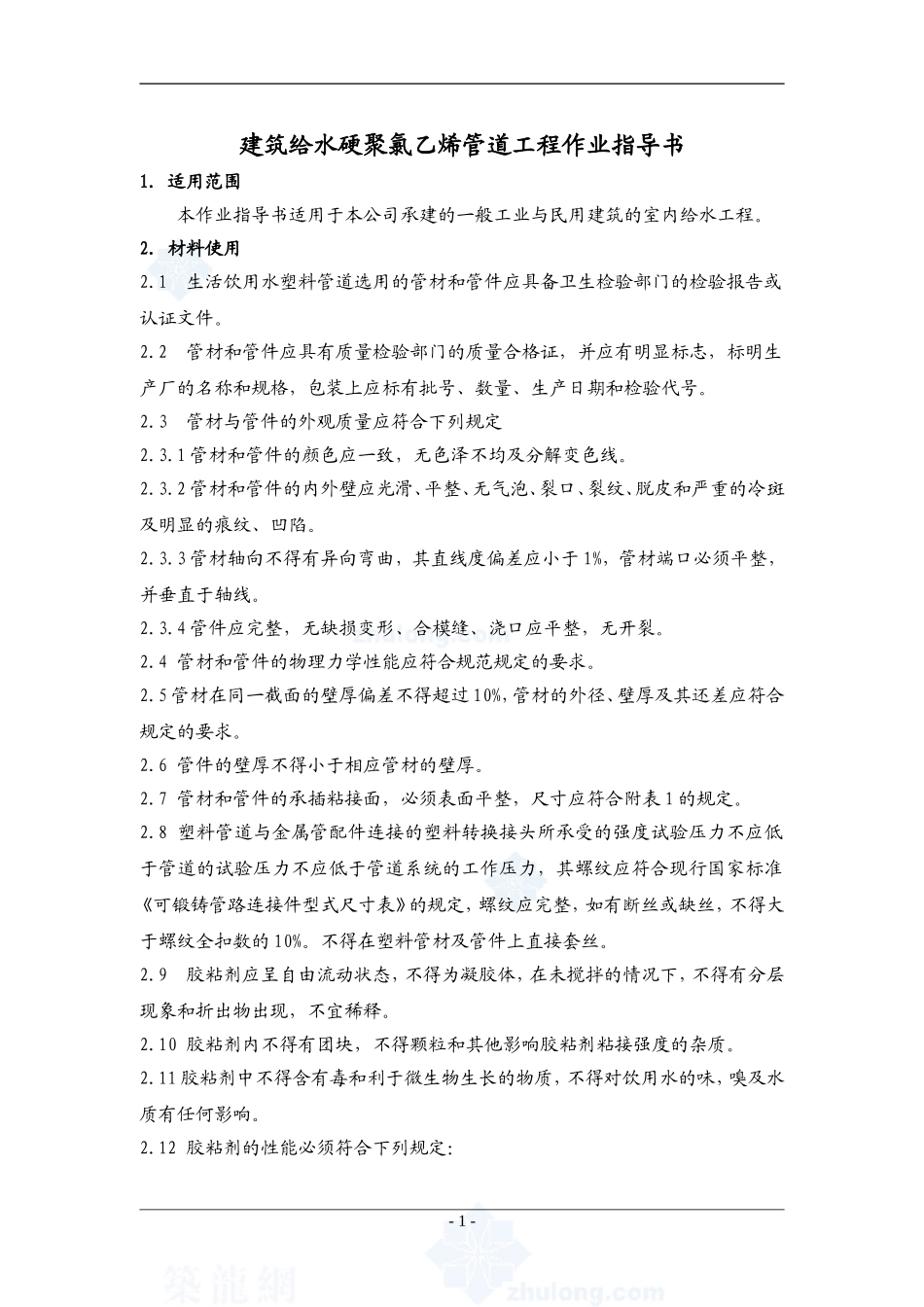

建筑给水硬聚氯乙烯管道工程作业指导书1．适用范围本作业指导书适用于本公司承建的一般工业与民用建筑的室内给水工程。2.材料使用2.1生活饮用水塑料管道选用的管材和管件应具备卫生检验部门的检验报告或认证文件。2.2管材和管件应具有质量检验部门的质量合格证，并应有明显标志，标明生产厂的名称和规格，包装上应标有批号、数量、生产日期和检验代号。2.3管材与管件的外观质量应符合下列规定2.3.1管材和管件的颜色应一致，无色泽不均及分解变色线。2.3.2管材和管件的内外壁应光滑、平整、无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷。2.3.3管材轴向不得有异向弯曲，其直线度偏差应小于1%，管材端口必须平整，并垂直于轴线。2.3.4管件应完整，无缺损变形、合模缝、浇口应平整，无开裂。2.4管材和管件的物理力学性能应符合规范规定的要求。2.5管材在同一截面的壁厚偏差不得超过10%，管材的外径、壁厚及其还差应符合规定的要求。2.6管件的壁厚不得小于相应管材的壁厚。2.7管材和管件的承插粘接面，必须表面平整，尺寸应符合附表1的规定。2.8塑料管道与金属管配件连接的塑料转换接头所承受的强度试验压力不应低于管道的试验压力不应低于管道系统的工作压力，其螺纹应符合现行国家标准《可锻铸管路连接件型式尺寸表》的规定，螺纹应完整，如有断丝或缺丝，不得大于螺纹全扣数的10%。不得在塑料管材及管件上直接套丝。2.9胶粘剂应呈自由流动状态，不得为凝胶体，在未搅拌的情况下，不得有分层现象和折出物出现，不宜稀释。2.10胶粘剂内不得有团块，不得颗粒和其他影响胶粘剂粘接强度的杂质。2.11胶粘剂中不得含有毒和利于微生物生长的物质，不得对饮用水的味，嗅及水质有任何影响。2.12胶粘剂的性能必须符合下列规定：-1-2.12.1管径≤63mm粘度≥0.09p.1.s(23℃)管径≤25mm粘度≥0.5pa.s(23℃)2.12.2剪切强度≥6.1Mpa(23℃、固化后)2.12.3最低静压水泵强度4.2＋0.20管口称压力下保持15mm不漏水。2.13管材和管件应在同一批中抽样进行规格尺寸及必要的外观性能检查。如不能达到规定的质量要求，应按国家标准《给水用硬聚氯乙烯管件》，由指定的检测单位进行检验。2.14不得使用有损坏迹象的材料，长期存放的材料使用前必须进行外观检查，若发现异常，应进行技术鉴定或交验。2.15管材应按不同的规格分别进行捆扎，每捆长度应一致，且重量不宜超过50KGA，管件应按不同品种、规格分别装箱，均不得散装。2.16搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、扔、滚。2.17管材管件应存放在通风良好、温度不超过40℃的库房或简易棚内，不得露天存放、距离热源不小于1m。2.18管材应水平堆放在平整的垫物上，支垫物宽度不应小于25mm，间距不应大于1m，外悬端部不应超过0.5m，堆置高度不得超过1.5m。管件应逐层码放，不得叠置过高。2.19胶粘剂和丙酮等清洁剂应存放于危险的仓库中，现场存放处应阴凉干燥，安全可靠，严禁明火。3．埋地管道的铺设3.1室内地坪±0.00以下塑料管道铺设宜分为两段进行。先进行地坪±0.00以下基础墙外壁段的铺设，待土建施工结束后，再进行户外连接管的铺设。3.2室内地坪以下管道铺设应在土建工程回填土夯实后，重新开挖进行。严禁在用填土之前或未经夯实的土层中铺设。3.3铺设管道的沟底应平整，不得有突出的尖硬物体。土体的颗粒径不宜大于12mm，必要时可铺100mm厚的砂垫层。3.4埋地管道回填时，管周回填土，不得夹杂尖硬物直接与塑料管接触，应先用砂土或颗粒径不大于12mm的粘土回填至管顶顶侧300mm外，以夯实后方可回填原土。室内埋地管道管出地处不宜小于300mm。-2-3.5塑料管出地坪处应设置护管，其高度应高出地坪100mm。3.6塑料管在穿基础墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度、若设计无规定时不应小于100mm。3.7塑料管道在穿越街坊道路，覆土厚度小于200时，应采取严格的保护措施。4.室内管道的敷设4.1室内明敷管道应在土建粉饰完毕后进行安装。安装前应首先复核预留孔洞的位置是否正确。4.2管道安装前，应按要求先设置管卡。位置应准确，埋设应平整、牢固；管卡与管道直接触应紧密，但不得损伤管道表面...
