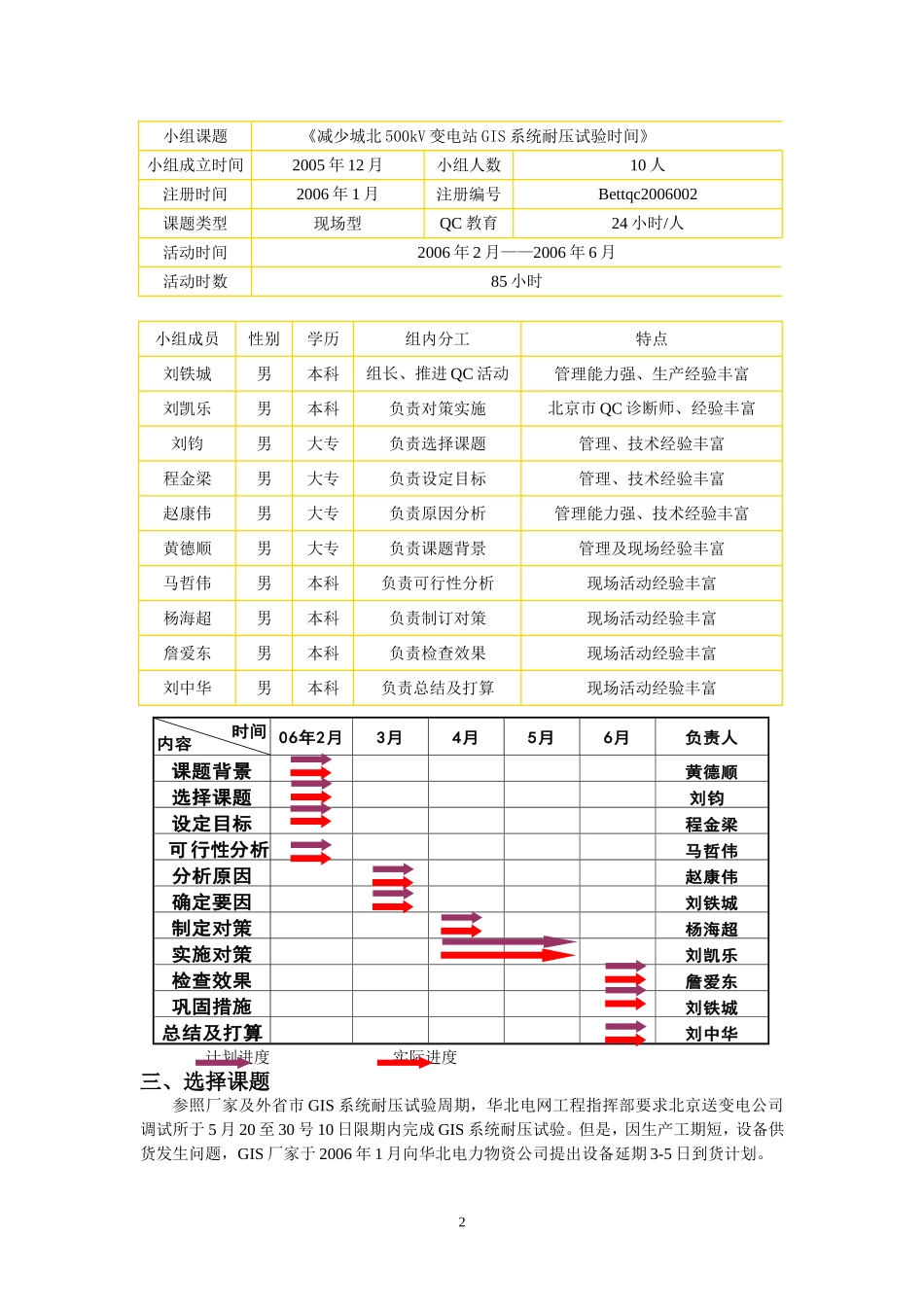

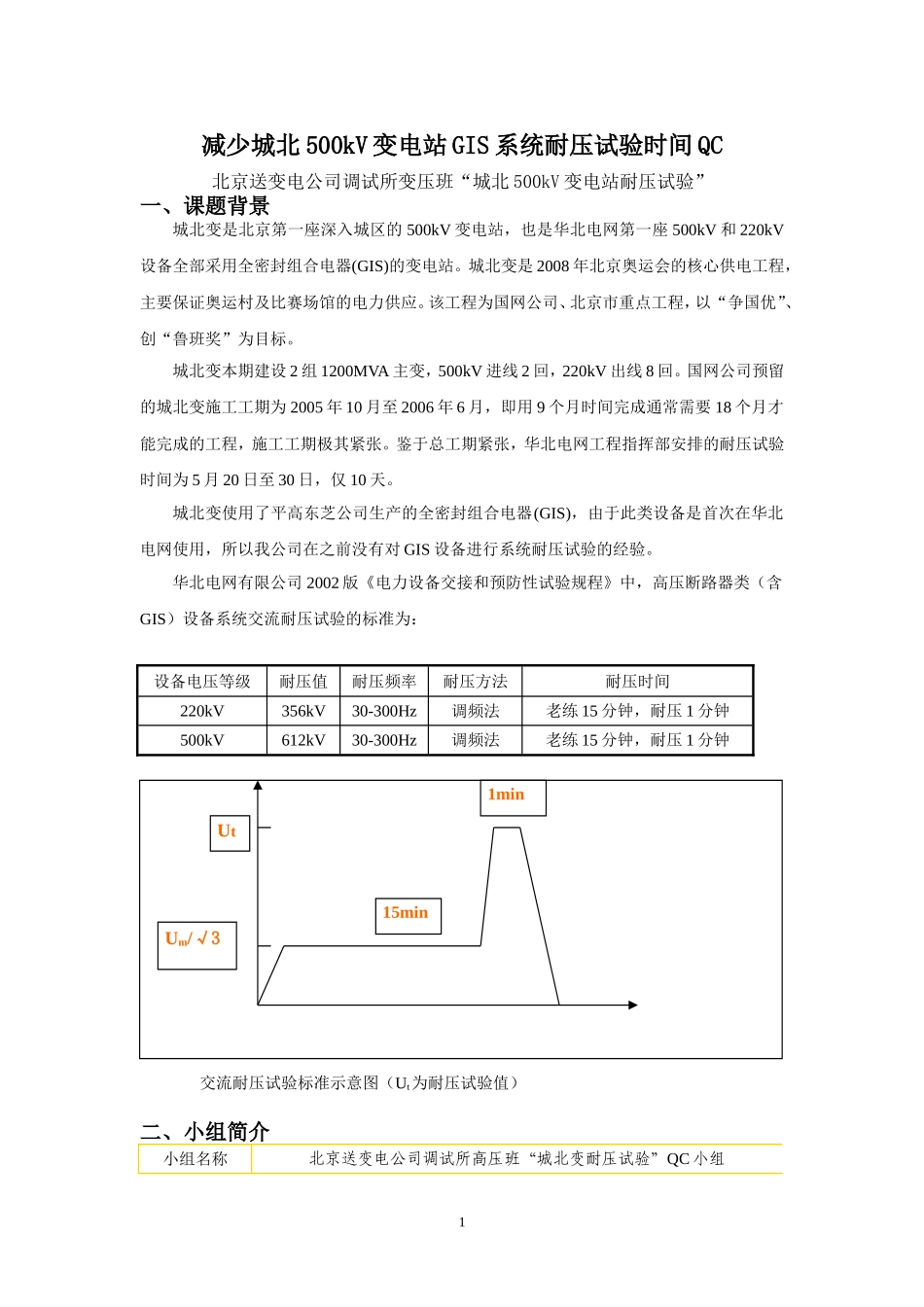

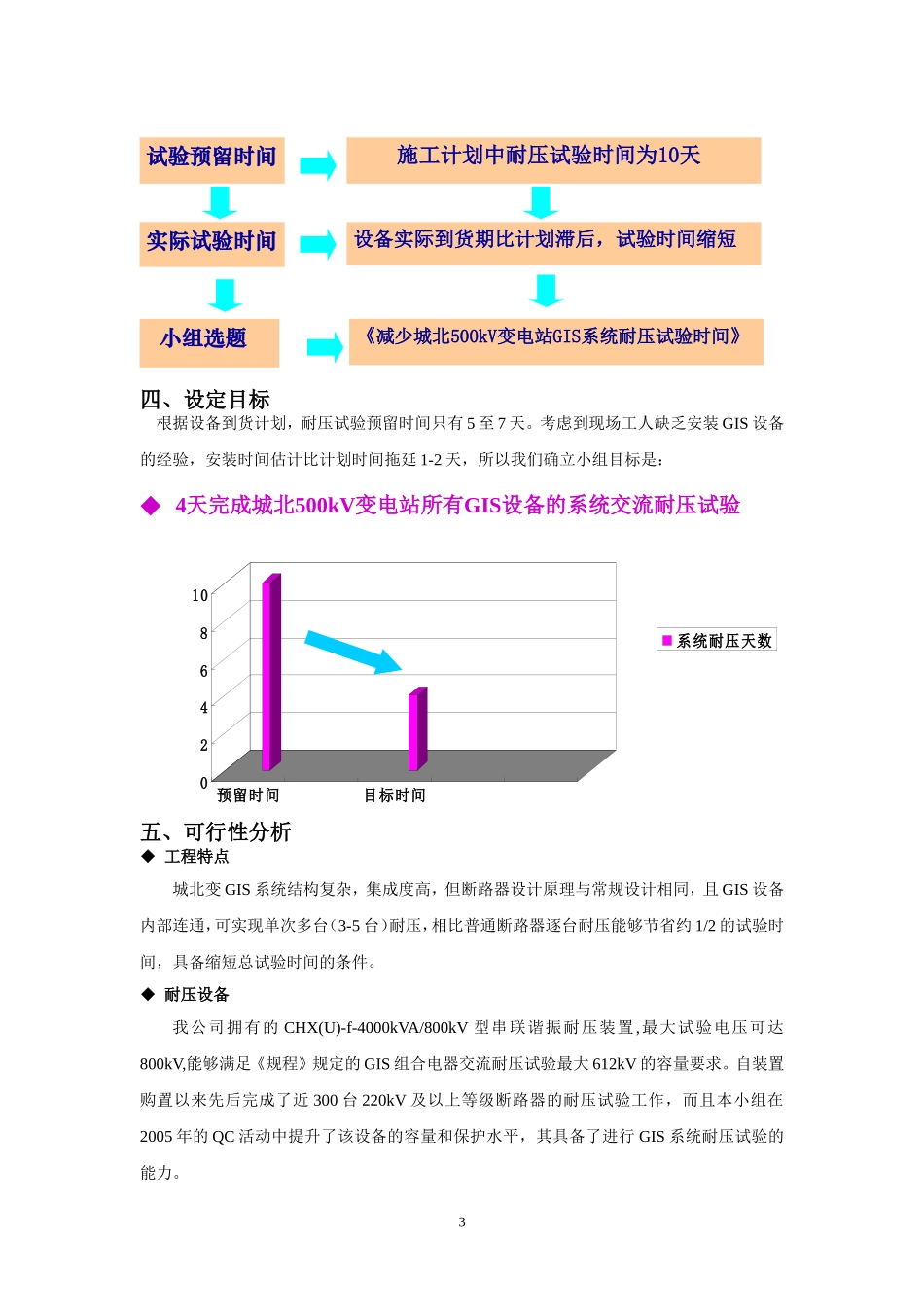

减少城北500kV变电站GIS系统耐压试验时间QC北京送变电公司调试所变压班“城北500kV变电站耐压试验”一、课题背景城北变是北京第一座深入城区的500kV变电站，也是华北电网第一座500kV和220kV设备全部采用全密封组合电器(GIS)的变电站。城北变是2008年北京奥运会的核心供电工程，主要保证奥运村及比赛场馆的电力供应。该工程为国网公司、北京市重点工程，以“争国优”、创“鲁班奖”为目标。城北变本期建设2组1200MVA主变，500kV进线2回，220kV出线8回。国网公司预留的城北变施工工期为2005年10月至2006年6月，即用9个月时间完成通常需要18个月才能完成的工程，施工工期极其紧张。鉴于总工期紧张，华北电网工程指挥部安排的耐压试验时间为5月20日至30日，仅10天。城北变使用了平高东芝公司生产的全密封组合电器(GIS)，由于此类设备是首次在华北电网使用，所以我公司在之前没有对GIS设备进行系统耐压试验的经验。华北电网有限公司2002版《电力设备交接和预防性试验规程》中，高压断路器类（含GIS）设备系统交流耐压试验的标准为：设备电压等级耐压值耐压频率耐压方法耐压时间220kV356kV30-300Hz调频法老练15分钟，耐压1分钟500kV612kV30-300Hz调频法老练15分钟，耐压1分钟交流耐压试验标准示意图（Ut为耐压试验值）二、小组简介小组名称北京送变电公司调试所高压班“城北变耐压试验”QC小组15min1minUtUm/√31小组课题《减少城北500kV变电站GIS系统耐压试验时间》小组成立时间2005年12月小组人数10人注册时间2006年1月注册编号Bettqc2006002课题类型现场型QC教育24小时/人活动时间2006年2月——2006年6月活动时数85小时小组成员性别学历组内分工特点刘铁城男本科组长、推进QC活动管理能力强、生产经验丰富刘凯乐男本科负责对策实施北京市QC诊断师、经验丰富刘钧男大专负责选择课题管理、技术经验丰富程金梁男大专负责设定目标管理、技术经验丰富赵康伟男大专负责原因分析管理能力强、技术经验丰富黄德顺男大专负责课题背景管理及现场经验丰富马哲伟男本科负责可行性分析现场活动经验丰富杨海超男本科负责制订对策现场活动经验丰富詹爱东男本科负责检查效果现场活动经验丰富刘中华男本科负责总结及打算现场活动经验丰富计划进度实际进度三、选择课题参照厂家及外省市GIS系统耐压试验周期，华北电网工程指挥部要求北京送变电公司调试所于5月20至30号10日限期内完成GIS系统耐压试验。但是，因生产工期短，设备供货发生问题，GIS厂家于2006年1月向华北电力物资公司提出设备延期3-5日到货计划。2黄德顺刘钧程金梁可行性分析马哲伟赵康伟刘铁城杨海超刘凯乐詹爱东刘铁城刘中华分析原因总结及打算检查效果课题背景选择课题设定目标巩固措施制定对策实施对策确定要因内容时间负责人4月5月6月3月06年2月四、设定目标根据设备到货计划，耐压试验预留时间只有5至7天。考虑到现场工人缺乏安装GIS设备的经验，安装时间估计比计划时间拖延1-2天，所以我们确立小组目标是：◆4天完成城北500kV变电站所有GIS设备的系统交流耐压试验五、可行性分析◆工程特点城北变GIS系统结构复杂，集成度高，但断路器设计原理与常规设计相同，且GIS设备内部连通，可实现单次多台（3-5台）耐压，相比普通断路器逐台耐压能够节省约1/2的试验时间，具备缩短总试验时间的条件。◆耐压设备我公司拥有的CHX(U)-f-4000kVA/800kV型串联谐振耐压装置,最大试验电压可达800kV,能够满足《规程》规定的GIS组合电器交流耐压试验最大612kV的容量要求。自装置购置以来先后完成了近300台220kV及以上等级断路器的耐压试验工作，而且本小组在2005年的QC活动中提升了该设备的容量和保护水平，其具备了进行GIS系统耐压试验的能力。30246810预留时间目标时间系统耐压天数试验预留时间施工计划中耐压试验时间为10天实际试验时间设备实际到货期比计划滞后，试验时间缩短小组选题《减少城北500kV变电站GIS系统耐压试验时间》◆人员状况小组成员从事高压试验工作多年，熟悉交流耐压试验流程及方法，通过出厂资料学习和现场观看安装过程，可尽快掌握GIS系统构造、设计原理、耐压特点，设计合理高效的耐压试验方案。而且厂家现场配备技术工程师协助...
