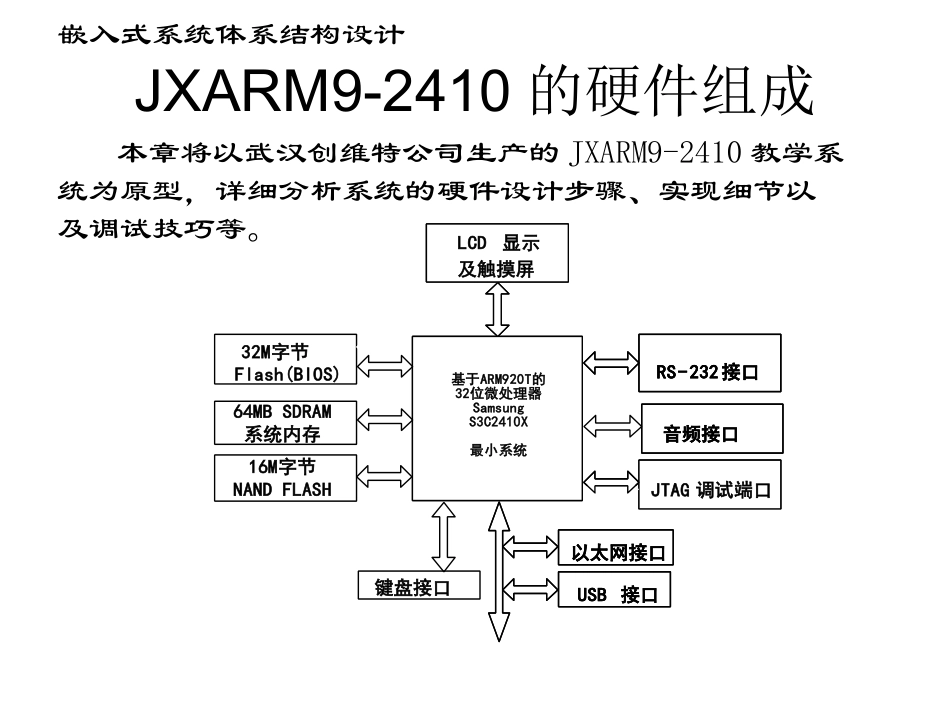

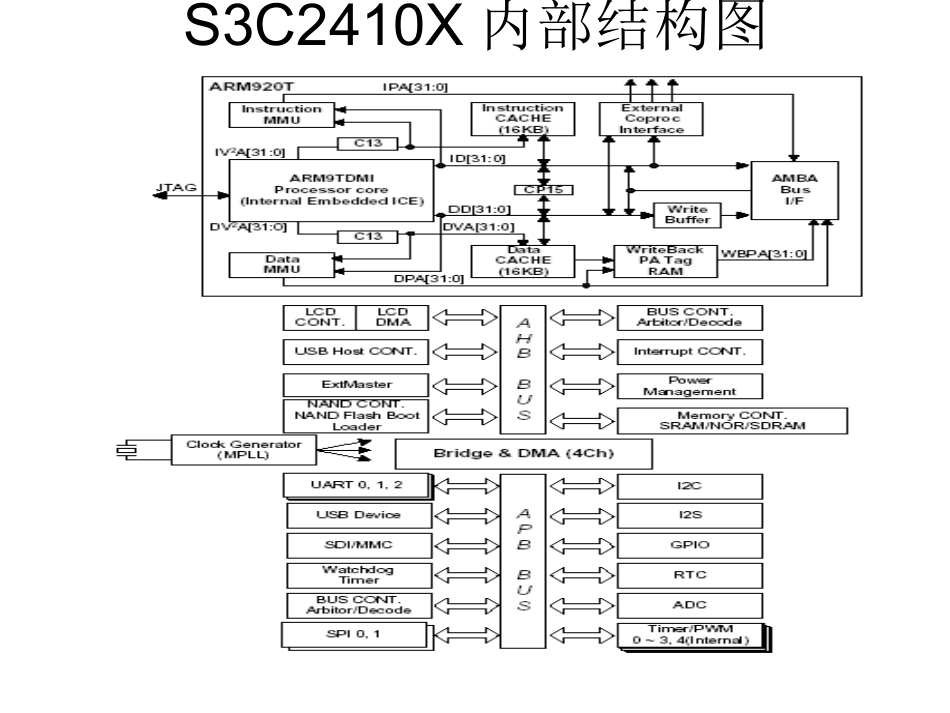

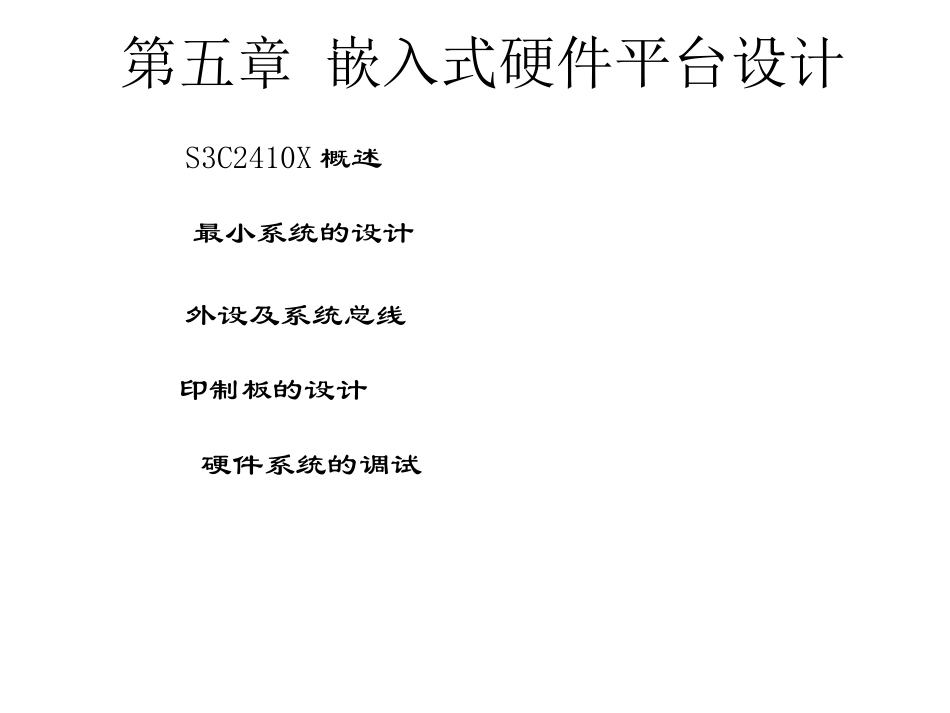

印制板的设计第五章嵌入式硬件平台设计最小系统的设计S3C2410X概述外设及系统总线硬件系统的调试JXARM9-2410的硬件组成嵌入式系统体系结构设计本章将以武汉创维特公司生产的JXARM9-2410教学系统为原型，详细分析系统的硬件设计步骤、实现细节以及调试技巧等。S3C44B0XFlash(BIOS)USB接口RS-232接口JTAG调试端口LCD显示及触摸屏键盘接口以太网接口音频接口基于ARM920T的32位微处理器SamsungS3C2410X最小系统USB接口RS-232接口JTAG调试端口LCD显示及触摸屏以太网接口音频接口64MBSDRAM系统内存32M字节16M字节NANDFLASHS3C2410X内部结构图S3C2410X片上资源S3C2410X概述ARM920T核、工作频率203MHz；16KB数据Cache，16KB指令Cache，MMU，外部存储器控制器；LCD控制器（支持黑白、灰度、ColorSTN、TFT屏），触摸屏接口；NANDFLASH控制器，SD/MMC接口支持，4个DMA通道；3通道UART、1个多主I2C总线控制器、1个IIS总线控制器；4通道PWM定时器及一个内部定时器；117个通用I/O口；24个外部中断源；8通道10位ADC；实时时钟及看门狗定时器等。两个USB主/一个USB从；S3C2410X特性S3C2410X概述内核:1.8VI/O及存储器:3.3V电源管理模式：Normal、Slow、Idle、Poweroff272-FBGAS3C2410X的引脚分布图S3C2410X概述S3C2410X的存储器映射总线控制信号S3C2410X的引脚信号描述SDRAM/SRAMS3C2410X的引脚信号描述NANDFlashS3C2410X的引脚信号描述LCD控制信号S3C2410X的引脚信号描述中断控制信号S3C2410X的引脚信号描述DMA控制信号S3C2410X的引脚信号描述UART控制信号S3C2410X的引脚信号描述ADCS3C2410X的引脚信号描述IIC-BUS控制信号S3C2410X的引脚信号描述IIS-BUS控制信号S3C2410X的引脚信号描述触摸屏接口控制信号S3C2410X的引脚信号描述USB主接口信号S3C2410X的引脚信号描述USB从接口信号S3C2410X的引脚信号描述SPI接口信号S3C2410X的引脚信号描述GPIOS3C2410X的引脚信号描述TIMER/PWM控制信号S3C2410X的引脚信号描述复位和时钟信号S3C2410X的引脚信号描述JTAG测试逻辑S3C2410X的引脚信号描述电源S3C2410X的引脚信号描述芯片及引脚分析S3C2410X的引脚信号描述具有大量的电源和接地引脚，应注意电源电压及分配芯片引脚主要有如下几种类型：S3C2410X的引脚主要分为如下几类，即：数字输入（I）、数字输出（O）、数字输入/输出（I/O）、模拟输入/输出输出类型的引脚主要用于S3C2410X对外设的控制或通信，由S3C2410X主动发出，这些引脚的连接不会对S3C2410X自身的运行有太大的影响输入类型的引脚有些直接决定S3C2410X是否可正常运行，设计时应特别注意输入/输出类型的引脚主要是S3C2410X与外设的双向数据传输通道最小系统简介1、一个嵌入式处理器是不能独立工作的，必须给它供电、加上时钟信号、提供复位信号，如果芯片没有片内程序存储器，则还要加上存储器系统，然后嵌入式处理器才可能工作。2、这些提供嵌入式处理器运行所必须的条件的电路与嵌入式处理器共同构成了这个嵌入式处理器的最小系统。3、大多数基于ARM9处理器核的微控制器都有调试接口，这部分在芯片实际工作时不是必需的，但因为这部分在开发时很重要，所以把这部分也归入到最小系统中。最小系统的设计最小系统框图最小系统的设计嵌入式控制器时钟电路调试测试接口复位电路存储器电路电源电路可选，当嵌入式处理器中无存储器时，或需扩充存储器时，需加上。可选，方便调试和测试，一般都加上。电源电路-概述最小系统的设计电源系统为整个系统提供能量，是整个系统工作的基础，具有极其重要的地位。电源系统处理的好坏，将直接影响到整个系统的稳定性、可靠性等。多电源系统的设计、电源的分配、印制板设计中电源的设计等，都是必须考虑的。电源电路-考虑的因素最小系统的设计1.输入的电压范围、电流；2.输出的电压、最大电流、最大功率；3.输出纹波大小；4.安全因素；5.电池兼容和电磁干扰；6.体积要求；7.成本要求。电源电路-需求分析最小系统的设计1、一般是多电源系统，I/O一般为3.3V供电，内核为2.5V（S3C44B0）、1.8V（S3C2410）或1.25V（PXA255）供电，有可能还包含5V或12V等电源；2、一般将数字电源和模拟电源分别供电；3、要求电源纹波...
