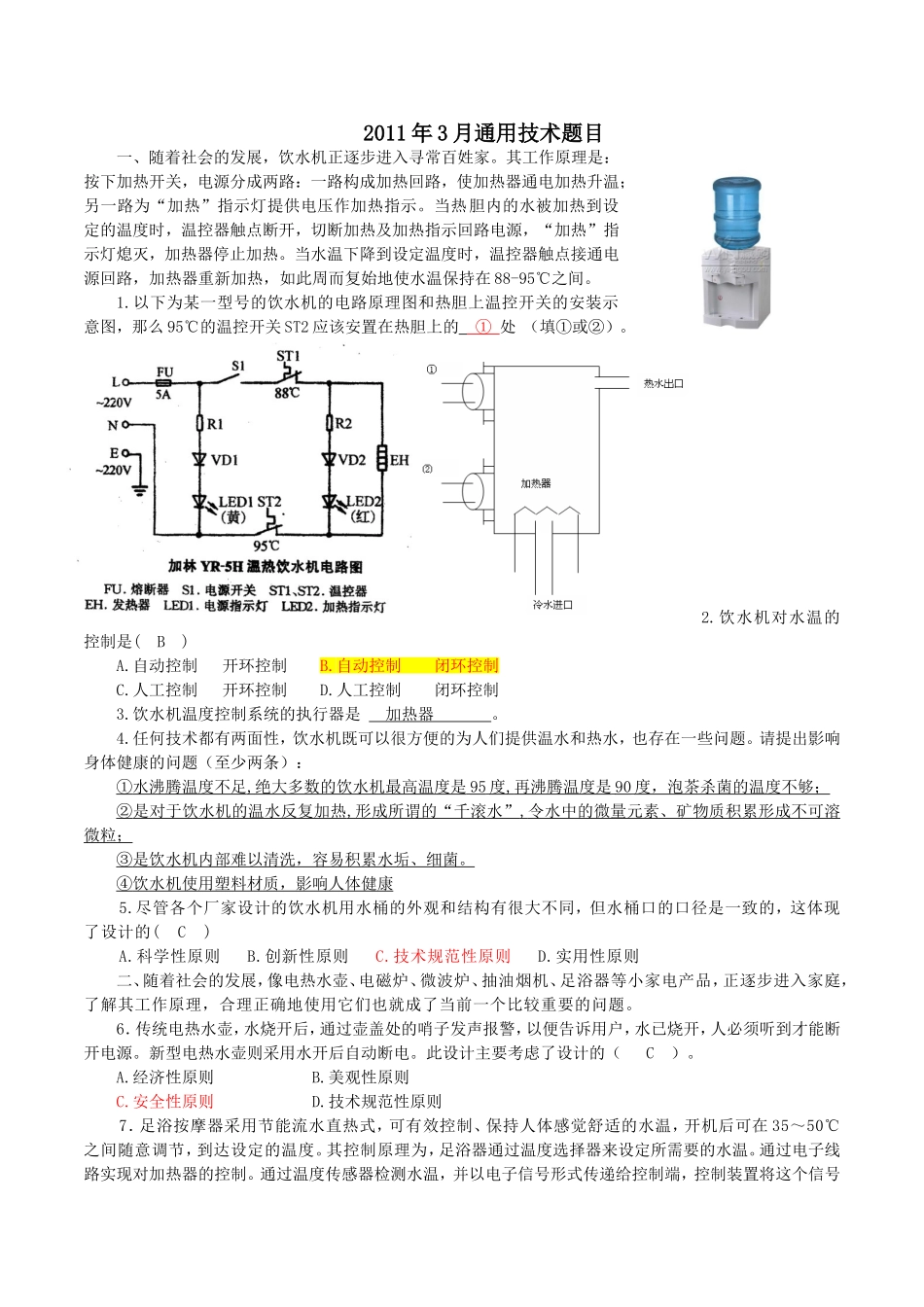

2011年3月通用技术题目一、随着社会的发展,饮水机正逐步进入寻常百姓家。其工作原理是:按下加热开关,电源分成两路:一路构成加热回路,使加热器通电加热升温;另一路为“加热”指示灯提供电压作加热指示。当热胆内的水被加热到设定的温度时,温控器触点断开,切断加热及加热指示回路电源,“加热”指示灯熄灭,加热器停止加热。当水温下降到设定温度时,温控器触点接通电源回路,加热器重新加热,如此周而复始地使水温保持在88-95℃之间。1.以下为某一型号的饮水机的电路原理图和热胆上温控开关的安装示意图,那么95℃的温控开关ST2应该安置在热胆上的①处(填①或②)。2.饮水机对水温的控制是(B)A.自动控制开环控制B.自动控制闭环控制C.人工控制开环控制D.人工控制闭环控制3.饮水机温度控制系统的执行器是加热器。4.任何技术都有两面性,饮水机既可以很方便的为人们提供温水和热水,也存在一些问题。请提出影响身体健康的问题(至少两条):①水沸腾温度不足,绝大多数的饮水机最高温度是95度,再沸腾温度是90度,泡茶杀菌的温度不够;②是对于饮水机的温水反复加热,形成所谓的“千滚水”,令水中的微量元素、矿物质积累形成不可溶微粒;③是饮水机内部难以清洗,容易积累水垢、细菌。④饮水机使用塑料材质,影响人体健康5.尽管各个厂家设计的饮水机用水桶的外观和结构有很大不同,但水桶口的口径是一致的,这体现了设计的(C)A.科学性原则B.创新性原则C.技术规范性原则D.实用性原则二、随着社会的发展,像电热水壶、电磁炉、微波炉、抽油烟机、足浴器等小家电产品,正逐步进入家庭,了解其工作原理,合理正确地使用它们也就成了当前一个比较重要的问题。6.传统电热水壶,水烧开后,通过壶盖处的哨子发声报警,以便告诉用户,水已烧开,人必须听到才能断开电源。新型电热水壶则采用水开后自动断电。此设计主要考虑了设计的(C)。A.经济性原则B.美观性原则C.安全性原则D.技术规范性原则7.足浴按摩器采用节能流水直热式,可有效控制、保持人体感觉舒适的水温,开机后可在35~50℃之间随意调节,到达设定的温度。其控制原理为,足浴器通过温度选择器来设定所需要的水温。通过电子线路实现对加热器的控制。通过温度传感器检测水温,并以电子信号形式传递给控制端,控制装置将这个信号与来自温度选择器的信号进行比较,从而使足浴器水箱温度保持恒温。(1)根据控制系统原理图及其描述,完成控制系统方框图。①控制器②加热器(2)控制过程中,通过温度传感器检测水温,并以电子信号形式传递给控制端,与来自温度选择器的信号进行比较。这个过程称为反馈。8.电磁炉是利用电磁感应加热原理制成的电气烹饪器具。由高频感应加热线圈(即励磁线圈)、高频电力转换装置、控制器及铁磁材料锅底炊具等部分组成。使用时,加热线圈中通入交变电流,线圈周围便产生一交变磁场,交变磁场的磁感线大部分通过金属锅体,在锅底中产生大量涡流,从而产生烹饪所需的热。下列器皿适用于电磁炉加热的是(C)A.瓷盆B.砂锅C.不锈钢锅D.玻璃杯9.下列是某电视购物节目中电磁炉的广告语,最能体现系统的环境适应性的是(D)A.先进无级变速散热风扇,散热快,噪音低B.功能显示全面,操作项目一目了然C.纯平触摸式感应控制,操作简单D.90-260V超宽工作电压,恶劣电网不用愁10.中学生适当帮父母做家务可丰富业余生活,使中学生的成长过程变得更有意思更精彩。对以下家用电器的使用方法,不正确的是(B)。A.用微波炉烹调时切勿使用金属网架及其它金属器皿,微波炉中通常使用陶瓷、耐热玻璃、耐热塑料等器皿B.在电磁炉刚刚使用完后,电磁炉内的风扇还会再运转一段时间,为了节约电能,应该立即拔下电源C.使用电冰箱时,存放食物不宜过满、过紧,要留有空隙D.用天然气或煤气灶烹调时,应该先开油烟机,再开燃气炉11.小家电在日常使用过程中,安全问题非常重要。要正确用电,安全用电。(1)为了防止漏电伤人,许多家用电器使用三脚插头(如下图1、2),以使其外壳接地。在图2的三孔插座中1孔是接地的。(填写编号)(图1)(图2)(图3)(2)插排是我们常用的一件家庭用具。如上图三方法使用插排,用电器全部工作时...
