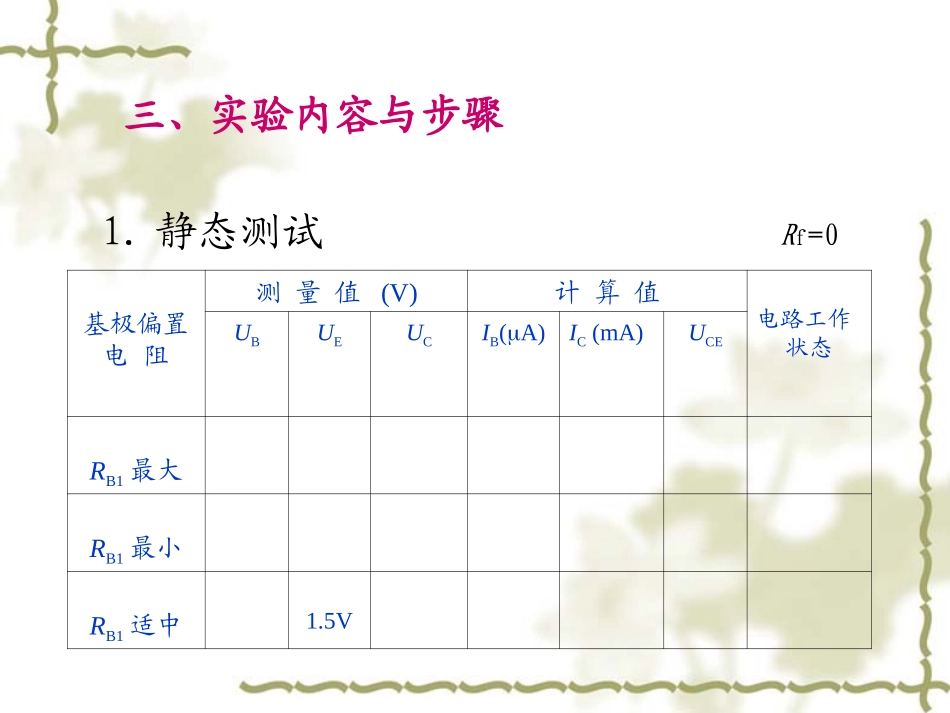

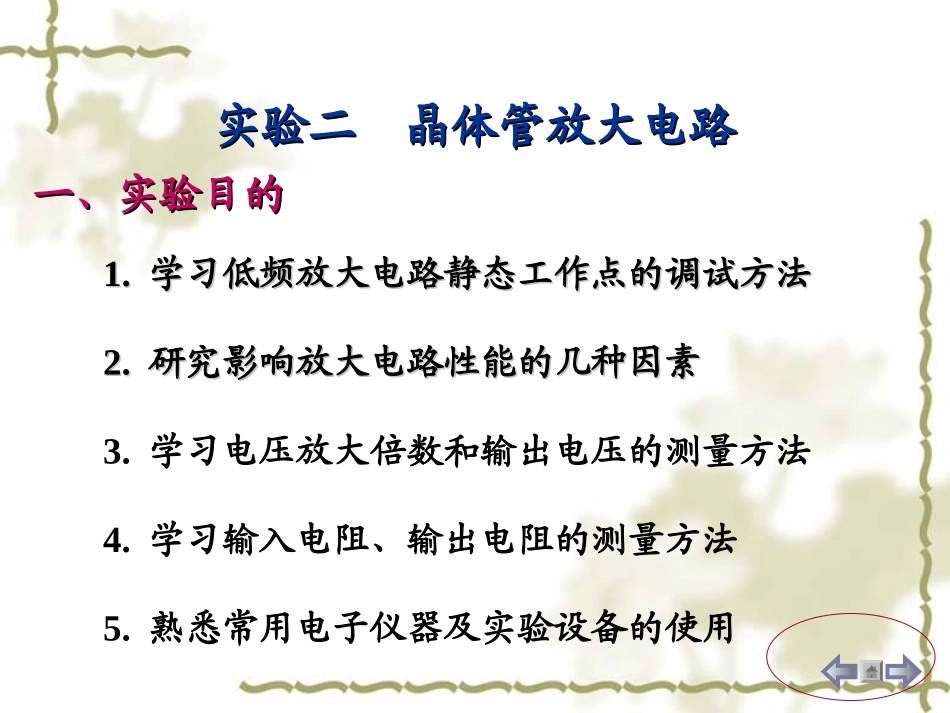

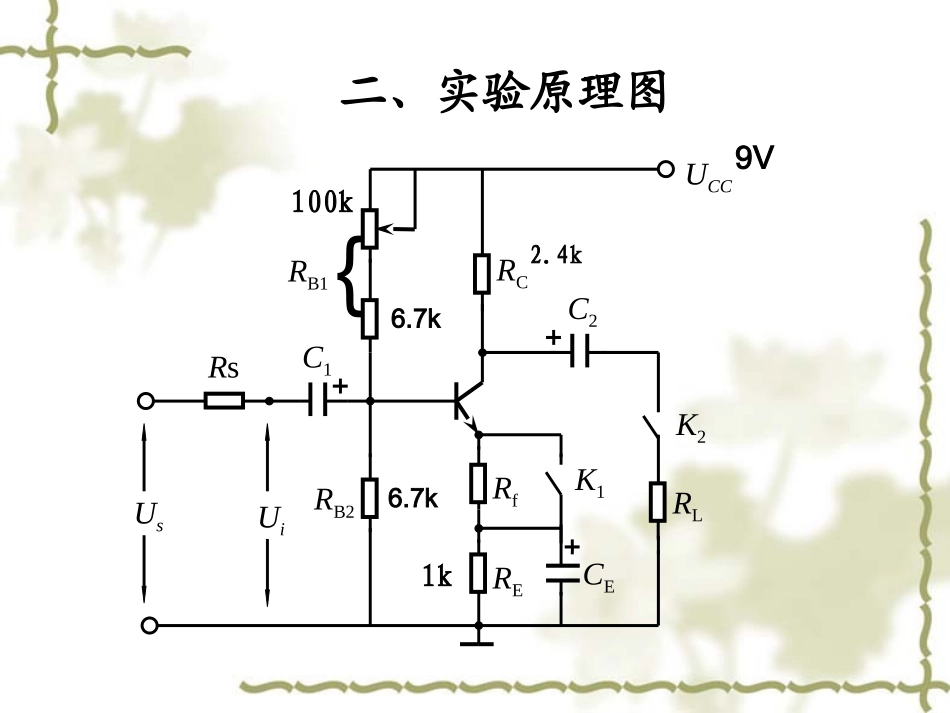

实验二晶体管放大电路实验二晶体管放大电路一、实验目的一、实验目的1.1.学习低频放大电路静态工作点的调试方法学习低频放大电路静态工作点的调试方法2.2.研究影响放大电路性能的几种因素研究影响放大电路性能的几种因素3.学习电压放大倍数和输出电压的测量方法4.学习输入电阻、输出电阻的测量方法5.熟悉常用电子仪器及实验设备的使用二、实验原理图{RB1RB2RsRCRfRERLC1C2CEUCCUsK1K2Ui6.7k6.7k2.4k1k100k9V三、实验内容与步骤基极偏置电阻测量值(V)计算值电路工作状态UBUEUCIB(A)IC(mA)UCERB1最大RB1最小RB1适中1.5V1.静态测试Rf=0静态测试实验步骤a.调出9V直流工作电压,接入实验板的电源端.b.调整电位器RB1使其达到最大值(顺时针旋到底),然后测对应的UB、UC、UE;c.调整电位器RB1使其达到最小值(逆时针旋到底),然后测对应的UB、UC、UE;d.调整电位器RB1,使UE=1.5V,然后测对应的UC、UE;e.根据静态测量值,判断电路工作状态.2.动态测试内容RfRL放大状态饱和状态波形波形U0Au0100动态测试实验步骤a.调出5mV1kHz(来自信号发生器)的正弦交流信号，接入实验板的输入端。b.观察静态工作点对放大电路工作的影响（K1闭和）用示波器观察放大状态下输出电压Uo的波形,并测出放大状态下输出电压的有效值。调整RB1，使得UCE=0.3--0.5V,接入输入信号,用示波器观察饱和状态下输出电压Uo的波形。c.观察交流负反馈对放大电路工作的影响（K1断开）用示波器观察放大状态下和饱和状态下输出电压Uo波形,并测出放大状态下输出电压的有效值。四、实验设备四、实验设备1.1.模拟电路实验箱模拟电路实验箱电源开关直流电源直流可调电源GND2.2.数字万用表数字万用表功能量程选择旋钮3.3.信号发生器信号发生器频率选择开关频段开关显示频率正弦幅值大小幅值衰减4.4.双踪示波器双踪示波器时间系数选择旋钮衰减器旋钮5.实验板可调电阻三极管9V电源接地端输出端输入端接地端接地端接地端五、注意事项1.实验中,先接线后通电。拆线前，先关电源后拆线。2.所有仪器接地端要与实验箱的公共地线连在一起。六、实验报告要求1.画出实验电路图,整理实验数据,画出波形曲线,简述实验过程。2.分析静态工作点对放大电路输出波形的影响。3.简述实验中遇到的问题及解决方法。
