降低红外线分析仪的故障率VIP免费

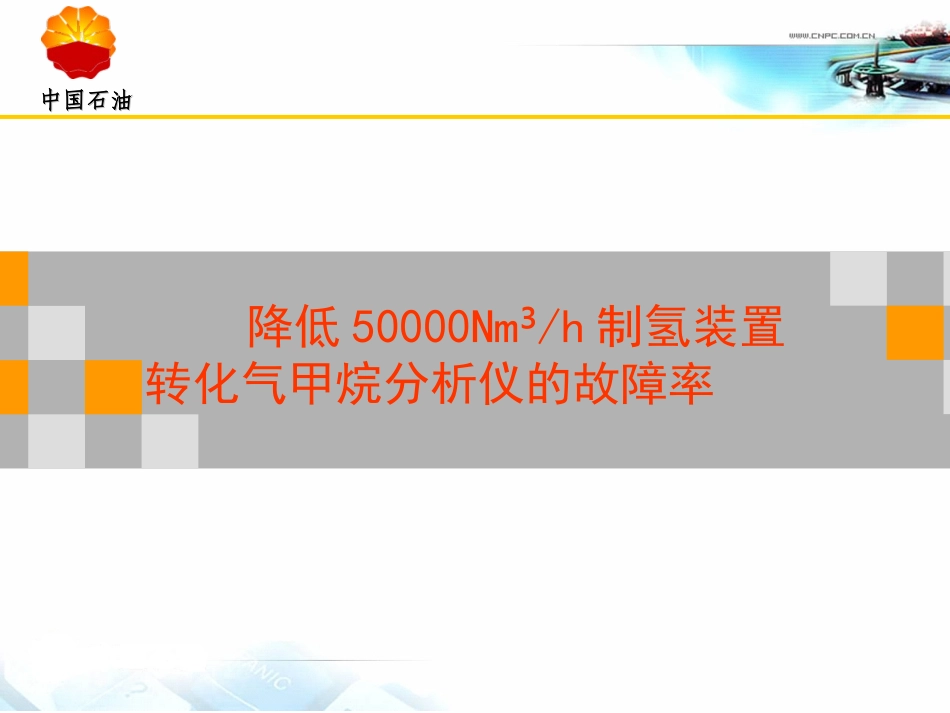

降低红外线分析仪的故障率_第1页
1/16

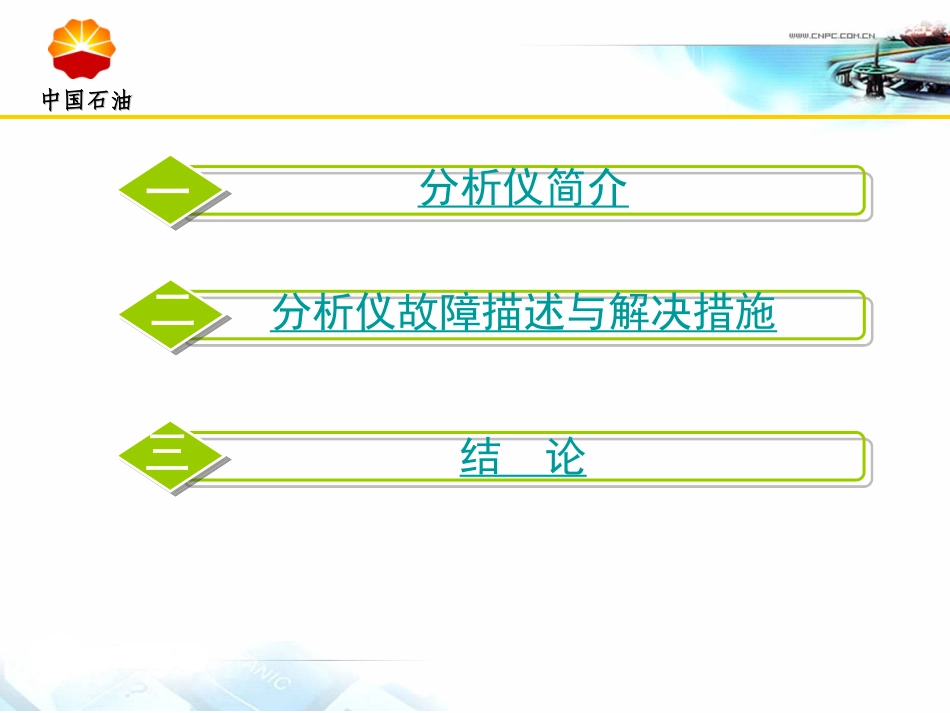

降低红外线分析仪的故障率_第2页
2/16
降低红外线分析仪的故障率_第3页
3/16

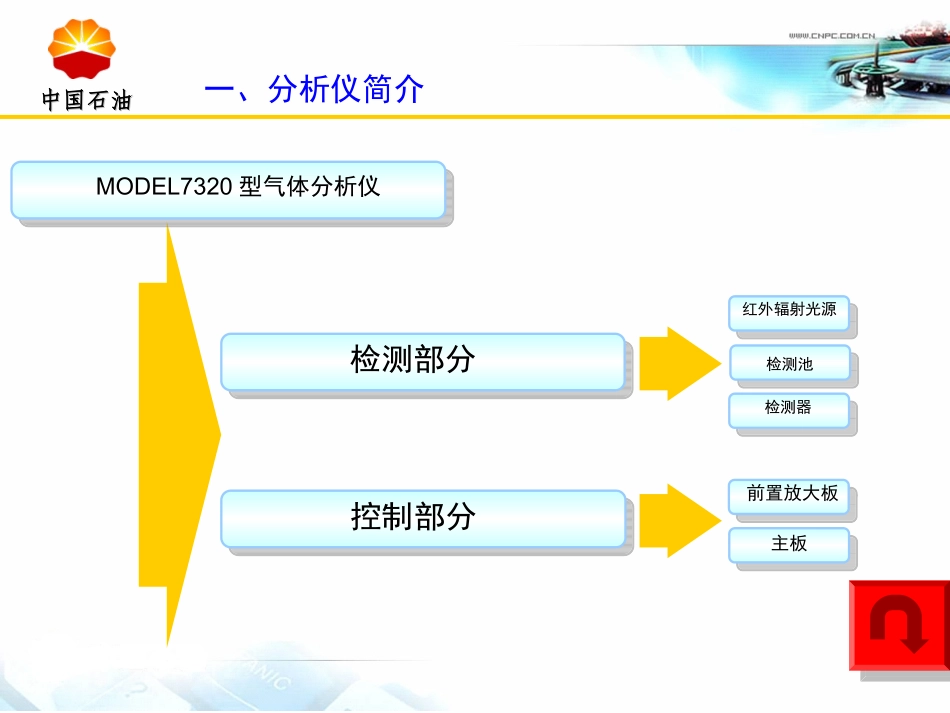

中国石油中国石油降低50000Nm/h³制氢装置转化气甲烷分析仪的故障率中国石油中国石油分析仪简介一分析仪故障描述与解决措施二结论三中国石油中国石油一、分析仪简介MODEL7320型气体分析仪检测部分控制部分红外辐射光源检测池检测器前置放大板主板中国石油中国石油分析仪分析过程结构图中国石油中国石油分析仪分析介质组分名称组分含量氮气2.91%一氧化碳9.23%二氧化碳10.71%甲烷4.82%氢气72.33%中国石油中国石油故障描述:在故障处理过程中发现,分析数据无规律跳动,对分析仪进行校准无法成功,将红外检测器拆卸检查,发现检测器气室内表面和窗口有不同程度的污染,故无法正常进行工作。在检测池污染,指示异常的同时,发现由于装置反应原理的影响,样气经采样阀后的管线传输至分析仪的预处理系统,样气中的水蒸气进入分析仪后冷凝,以液态的形式随样气进入了分析仪检测池并附着其内壁上。二、分析仪故障描述与解决措施1.检测器气室污染中国石油中国石油1、清洗检测池2、改造预处理系统二、分析仪故障描述与解决措施中国石油中国石油二、分析仪故障描述与解决措施下图为改造前的预处理系统:TELEDYNE7320甲烷红外分析仪背压阀PR-103CV101转化气减压阀球阀减压阀气液分离器过滤器针阀流量计五通阀流量计排放到回收系统排放到火炬线排液量程气零位气热水进出口安全释放阀闸阀P-42球阀针阀自动排液阀解决措施:中国石油中国石油二、分析仪故障描述与解决措施下图为改造后的预处理系统:中国石油中国石油前置放大板故障二、分析仪故障描述与解决措施故障描述:分析仪指示过程中数据异常,通入标准气后仍无法正常指示。将红外检测池拆卸下检查,发现检测池内表面干净,同时观察工艺样气,水含量属于正常水平。对分析仪通入标准气,同时将万用表打在电压档,且将万用表的一个表笔搭在前置放大板的TP1端,另一个表笔搭在R39的前端测量电压,之后取下搭在R39前端表笔,搭在R40前端发现测得参比信号,轻微转动检测器上的电位器,电压变化剧烈,且不能稳定。中国石油中国石油解决措施:二、分析仪故障描述与解决措施联系产家更换前置放大板中国石油中国石油二、分析仪故障描述与解决措施检测器故障分析仪指示过程中数据异常,指示漂移,通入标准气后仍无法正常指示(分析仪指示在正负满量程之间波动,且波动幅度较大),甚至无法标定(分析仪长时间运行在标定界面,标定过程中运算函数的斜率大幅变化,最终分析仪显示无法检测到标准气体)。故障描述:中国石油中国石油二、分析仪故障描述与解决措施解决措施:对分析仪进行停表处理,对分析仪送电,打开分析仪的放空阀,当分析仪屏幕有显示时,进行仪表初始化操作,清除错误标定及数据,在选定检测气体为甲烷:选定量程1-10%(V/V)后,更改仪表的测量灵敏度至等级5,通入零位、量程气进行手动标定,观察分析仪运行情况,对分析仪前置放大板上的输出电压进行测量,通入样气,联系生产装置询问最新样气指标,若基本相同,分析仪检测准确,可投入使用。中国石油中国石油二、分析仪故障描述与解决措施其次,分析仪在运行过程中,由于长时间且连续的运行,电路器件出现老化,会对分析仪的检测器产生一定的干扰,造成仪表指示不稳定。其次,分析仪快速回路中流量的大小,也会对分析仪检测产生滞后现象,造成分析仪检测不准确,检测器检测故障,影响分析仪的正常分析。经过以上步骤重新标定仪表后,会对分析仪内部做补偿处理,从而降低分析仪指示的漂移率。中国石油中国石油三、结论转化气中甲烷分析仪向50000Nm/h³制氢装置提供重要的在线分析数据,其投用效果稳定性关系着装置制氢效果。通过对过往故障现象的统计分类,以及现场排查确认,确定了故障产生原因。维护人员针对造成故障的各种情况,以强化分析仪运行薄弱环节为宗旨,制定了可行的解决办法,确保了故障发生时的处理方式,提高了对分析仪的维护水准,向装置操作人员提供了稳定可靠地数据保障。中国石油中国石油
